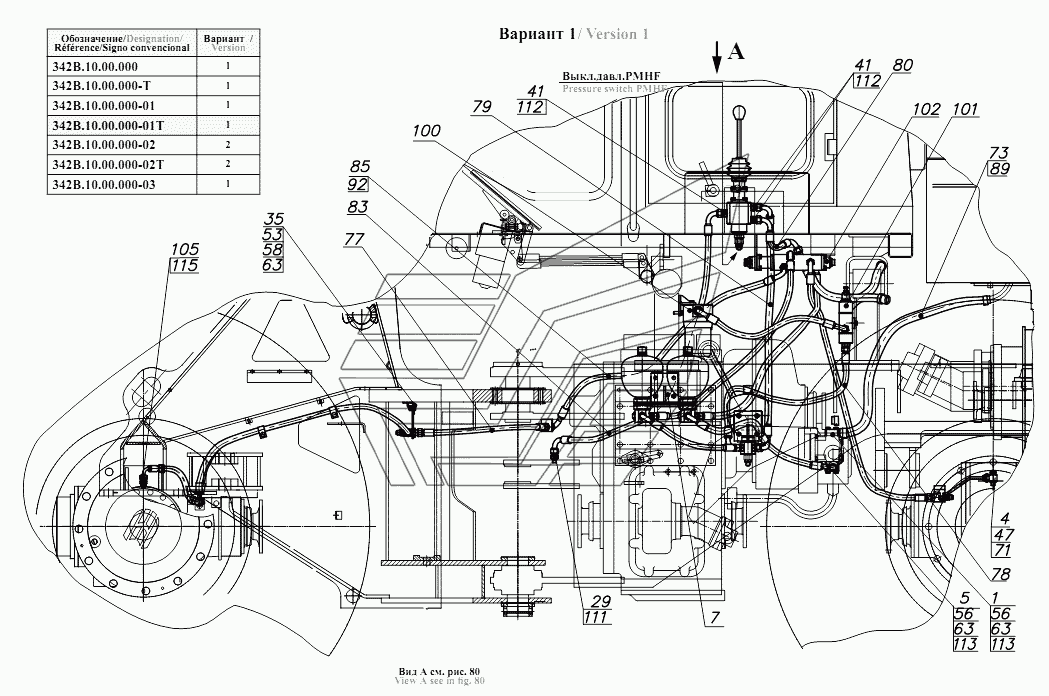

Гидросистема тормозов В.
100%
Название детали
Фланец
Заводской номер
208.43.00.120
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
342В.10.00.070
Количество на модель
1
№
3
Название детали
Угольник поворотный
Заводской номер
342В.10.00.080
Количество на модель
2
№
4
Название детали
Фланец
Заводской номер
451.75.00.080
Количество на модель
1
№
5
Название детали
Установка пневмоаккумуляторов
Заводской номер
ТО-28А.40.00.010
Количество на модель
1
№
7
Название детали
Угольник поворотный
Заводской номер
ТО-28А.40.03.000
Количество на модель
1
№
9
Название детали
Клапан обратный
Заводской номер
УГА1-07.01.000
Количество на модель
2
№
16
Название детали
Соединение
Заводской номер
УДГ1-03.01.020
Количество на модель
1
№
23
Название детали
Переходник
Заводской номер
342В.10.00.005
Количество на модель
1
№
25
Название детали
Кронштейн
Заводской номер
342В.10.00.008
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
451.75.00.017
Количество на модель
1
№
29
Название детали
Болт затяжной
Заводской номер
ТО-28А.10.00.009
Количество на модель
1
№
32
Название детали
Переходник
Заводской номер
ТО-28А.40.00.006
Количество на модель
1
№
34
Название детали
Тарелка
Заводской номер
ТО-28А.40.00.007-Б
Количество на модель
1
№
35
Название детали
Уголок
Заводской номер
ТО-28А.40.00.009
Количество на модель
1
№
37
Название детали
Штуцер
Заводской номер
УДГ1-01.01.004
Количество на модель
15
№
41
Название детали
Штуцер
Заводской номер
УДГ1-01.06.001
Количество на модель
2
№
45
Название детали
Штуцер
Заводской номер
УДГ1-01.06.003
Количество на модель
1
№
46
Название детали
Зажимной болт
Заводской номер
УДГ1-05.00.001
Количество на модель
2
№
47
Название детали
Штуцер
Заводской номер
УДГ1-11.00.005
Количество на модель
1
№
50
Название детали
Колодка
Заводской номер
ТО-28.18.00.042
Количество на модель
1
№
51
Название детали
Болт
Заводской номер
М8-6gх16.88.35.0115
Количество на модель
9
№
53
Название детали
Болт
Заводской номер
М8-6gх25.88.35.0115
Количество на модель
5
№
54
Название детали
Болт
Заводской номер
М8-6gx35.88.35.0115
Количество на модель
1
№
55
Название детали
Болт
Заводской номер
М8-6gх45.88.35.0115
Количество на модель
8
№
56
Название детали
Орех
Заводской номер
М8-6Н.5.0115
Количество на модель
5
№
58
Название детали
Контргайка
Заводской номер
М14
Количество на модель
2
№
60
Название детали
Контргайка
Заводской номер
М18
Количество на модель
3
№
61
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
27
№
63
Название детали
прокладка
Заводской номер
16М3
Количество на модель
2
№
69
Название детали
прокладка
Заводской номер
12М3
Количество на модель
4
№
71
Название детали
Рукав
Заводской номер
16х25-1.6
Количество на модель
1
№
72
Название детали
Рукав
Заводской номер
20х29-1.6
Количество на модель
1
№
73
Название детали
Рукав
Заводской номер
16x25-1.6
Количество на модель
1
№
74
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-450-DKL90-DKL90
Количество на модель
1
№
75
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-550-DKL-DKL90
Количество на модель
1
№
76
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-550-DKL-DKL
Количество на модель
1
№
77
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-650-DKL-DKL90
Количество на модель
1
№
78
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-750-DKL90-DKL90
Количество на модель
2
№
79
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-750-DKL90-DKL90-180
Количество на модель
1
№
80
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-600-DKL90-DKL90
Количество на модель
1
№
81
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-1150-DKL-DKL90
Количество на модель
2
№
82
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-1200-DKL90-DKL90
Количество на модель
1
№
83
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-1300-DKL-DKL90
Количество на модель
2
№
84
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-10-18-1200-DKL90-DKL90-180
Количество на модель
1
№
85
Название детали
Зажим
Заводской номер
TORRO16-27/9-C7W2
Количество на модель
4
№
88
Название детали
Зажим
Заводской номер
TORRO20-32/9-C7W2
Количество на модель
2
№
89
Название детали
Клапан контроля давления
Заводской номер
620.01.202.30
Количество на модель
4
№
90
Название детали
Лента спиральная
Заводской номер
А20x16x20
Количество на модель
2
№
91
Название детали
Трубопровод
Заводской номер
ТО-28А.40.04.000
Количество на модель
2
№
93
Название детали
Трубопровод
Заводской номер
ТО-28А.40.07.000-Б
Количество на модель
1
№
95
Название детали
Трубопровод
Заводской номер
ТО-28А.40.07.000-01-Б
Количество на модель
1
№
95
Название детали
Трубопровод
Заводской номер
ТО-28А.40.08.000-Б
Количество на модель
1
№
96
Название детали
Трубопровод
Заводской номер
ТО-28А.40.08.000-01-Б
Количество на модель
1
№
96
Название детали
Трубопровод
Заводской номер
ТО-28А.40.09.000-01-Б
Количество на модель
1
№
97
Название детали
Трубопровод
Заводской номер
ТО-28А.40.10.000-01-Б
Количество на модель
1
№
98
Название детали
Фильтр
Заводской номер
УГА1.08.01.000
Количество на модель
1
№
100
Название детали
Фильтр
Заводской номер
УГА1.08.01.000Т
Количество на модель
1
№
100
Название детали
Блок разгрузочный
Заводской номер
УГА2.01.01.000
Количество на модель
1
№
101
Название детали
Блок разгрузочный
Заводской номер
УГА2.01.01.000Т
Количество на модель
1
№
101
Название детали
Кран тормозной
Заводской номер
УГА2.05.01.000-01Т
Количество на модель
1
№
102
Название детали
Кран тормозной
Заводской номер
УГА2.05.01.000-01
Количество на модель
1
№
102
Название детали
Переходник
Заводской номер
342В.10.00.006
Количество на модель
1
№
103
Название детали
Штуцер
Заводской номер
352.35.05.002
Количество на модель
2
№
104
Название детали
Штуцер
Заводской номер
УДГ1.01.02.029
Количество на модель
2
№
105
Название детали
Штуцер
Заводской номер
УДГ1.01.06.001
Количество на модель
2
№
106
Название детали
Колодка
Заводской номер
352.35.05.005
Количество на модель
8
№
106
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.001
Количество на модель
2
№
107
Название детали
Болт
Заводской номер
М8-6gx50.88.35.0115
Количество на модель
4
№
110
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
1
№
111
Название детали
КОЛЬЦО
Заводской номер
8.8x2.4NBR70
Количество на модель
1
№
111
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
18
№
112
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
2
№
113
Название детали
КОЛЬЦО
Заводской номер
20.5x2.5NBR90
Количество на модель
2
№
114
Название детали
Гайка
Заводской номер
М16
Количество на модель
2
№
114
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-8-21.5-700-DKL-DKL90
Количество на модель
№
117
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-8-21.5-500-DKL-DKL90
Количество на модель
2
№
117
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-8-21.5-450-DKL-DKL90
Количество на модель
2
№
117
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-8-21.5-1250-DKL-DKL90
Количество на модель
2
№
118
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-8-21.5-1400-DKL-DKL90
Количество на модель
2
№
118
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-8-21.5-1500-DKL-DKL90
Количество на модель
2
№
118
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 208.43.00.120 | 1 | 1 | 1 | |||
| 3 | Кронштейн | 342В.10.00.070 | 1 | 1 | 3 | |||
| 4 | Угольник поворотный | 342В.10.00.080 | 2 | 2 | 4 | |||
| 5 | Фланец | 451.75.00.080 | 1 | 1 | 5 | |||
| 7 | Установка пневмоаккумуляторов | ТО-28А.40.00.010 | 1 | 1 | 7 | |||
| 9 | Угольник поворотный | ТО-28А.40.03.000 | 1 | 1 | 9 | |||
| 16 | Клапан обратный | УГА1-07.01.000 | 2 | 2 | 16 | |||
| 23 | Соединение | УДГ1-03.01.020 | 1 | 1 | 23 | |||
| 25 | Переходник | 342В.10.00.005 | 1 | 1 | 25 | |||
| 27 | Кронштейн | 342В.10.00.008 | 1 | 1 | 27 | |||
| 29 | Штуцер | 451.75.00.017 | 1 | 1 | 29 | |||
| 32 | Болт затяжной | ТО-28А.10.00.009 | 1 | 1 | 32 | |||
| 34 | Переходник | ТО-28А.40.00.006 | 1 | 1 | 34 | |||
| 35 | Тарелка | ТО-28А.40.00.007-Б | 1 | 1 | 35 | |||
| 37 | Уголок | ТО-28А.40.00.009 | 1 | 1 | 37 | |||
| 41 | Штуцер | УДГ1-01.01.004 | 15 | 15 | 41 | |||
| 45 | Штуцер | УДГ1-01.06.001 | 2 | 2 | 45 | |||
| 46 | Штуцер | УДГ1-01.06.003 | 1 | 1 | 46 | |||
| 47 | Зажимной болт | УДГ1-05.00.001 | 2 | 2 | 47 | |||
| 50 | Штуцер | УДГ1-11.00.005 | 1 | 1 | 50 | |||
| 51 | Колодка | ТО-28.18.00.042 | 1 | 1 | 51 | |||
| 53 | Болт | М8-6gх16.88.35.0115 | 9 | 9 | 53 | |||
| 54 | Болт | М8-6gх25.88.35.0115 | 5 | 5 | 54 | |||
| 55 | Болт | М8-6gx35.88.35.0115 | 1 | 1 | 55 | |||
| 56 | Болт | М8-6gх45.88.35.0115 | 8 | 8 | 56 | |||
| 58 | Орех | М8-6Н.5.0115 | 5 | 5 | 58 | |||
| 60 | Контргайка | М14 | 2 | 2 | 60 | |||
| 61 | Контргайка | М18 | 3 | 3 | 61 | |||
| 63 | Шайба | 8.65Г.0115 | 27 | 27 | 63 | |||
| 69 | прокладка | 16М3 | 2 | 2 | 69 | |||
| 71 | прокладка | 12М3 | 4 | 4 | 71 | |||
| 72 | Рукав | 16х25-1.6 | 1 | 1 | 72 | |||
| 73 | Рукав | 20х29-1.6 | 1 | 1 | 73 | |||
| 74 | Рукав | 16x25-1.6 | 1 | 1 | 74 | |||
| 75 | Рукав высокого давления | РВД1SN-10-18-450-DKL90-DKL90 | 1 | 1 | 75 | |||
| 76 | Рукав высокого давления | РВД1SN-10-18-550-DKL-DKL90 | 1 | 1 | 76 | |||
| 77 | Рукав высокого давления | РВД1SN-10-18-550-DKL-DKL | 1 | 1 | 77 | |||
| 78 | Рукав высокого давления | РВД1SN-10-18-650-DKL-DKL90 | 1 | 1 | 78 | |||
| 79 | Рукав высокого давления | РВД1SN-10-18-750-DKL90-DKL90 | 2 | 2 | 79 | |||
| 80 | Рукав высокого давления | РВД1SN-10-18-750-DKL90-DKL90-180 | 1 | 1 | 80 | |||
| 81 | Рукав высокого давления | РВД1SN-10-18-600-DKL90-DKL90 | 1 | 1 | 81 | |||
| 82 | Рукав высокого давления | РВД1SN-10-18-1150-DKL-DKL90 | 2 | 2 | 82 | |||
| 83 | Рукав высокого давления | РВД1SN-10-18-1200-DKL90-DKL90 | 1 | 1 | 83 | |||
| 84 | Рукав высокого давления | РВД1SN-10-18-1300-DKL-DKL90 | 2 | 2 | 84 | |||
| 85 | Рукав высокого давления | РВД1SN-10-18-1200-DKL90-DKL90-180 | 1 | 1 | 85 | |||
| 88 | Зажим | TORRO16-27/9-C7W2 | 4 | 4 | 88 | |||
| 89 | Зажим | TORRO20-32/9-C7W2 | 2 | 2 | 89 | |||
| 90 | Клапан контроля давления | 620.01.202.30 | 4 | 4 | 90 | |||
| 91 | Лента спиральная | А20x16x20 | 2 | 2 | 91 | |||
| 93 | Трубопровод | ТО-28А.40.04.000 | 2 | 2 | 93 | |||
| 95 | Трубопровод | ТО-28А.40.07.000-Б | 1 | 1 | 95 | |||
| 95 | Трубопровод | ТО-28А.40.07.000-01-Б | 1 | 1 | 95 | |||
| 96 | Трубопровод | ТО-28А.40.08.000-Б | 1 | 1 | 96 | |||
| 96 | Трубопровод | ТО-28А.40.08.000-01-Б | 1 | 1 | 96 | |||
| 97 | Трубопровод | ТО-28А.40.09.000-01-Б | 1 | 1 | 97 | |||
| 98 | Трубопровод | ТО-28А.40.10.000-01-Б | 1 | 1 | 98 | |||
| 100 | Фильтр | УГА1.08.01.000 | 1 | 1 | 100 | |||
| 100 | Фильтр | УГА1.08.01.000Т | 1 | 1 | 100 | |||
| 101 | Блок разгрузочный | УГА2.01.01.000 | 1 | 1 | 101 | |||
| 101 | Блок разгрузочный | УГА2.01.01.000Т | 1 | 1 | 101 | |||
| 102 | Кран тормозной | УГА2.05.01.000-01Т | 1 | 1 | 102 | |||
| 102 | Кран тормозной | УГА2.05.01.000-01 | 1 | 1 | 102 | |||
| 103 | Переходник | 342В.10.00.006 | 1 | 1 | 103 | |||
| 104 | Штуцер | 352.35.05.002 | 2 | 2 | 104 | |||
| 105 | Штуцер | УДГ1.01.02.029 | 2 | 2 | 105 | |||
| 106 | Штуцер | УДГ1.01.06.001 | 2 | 2 | 106 | |||
| 106 | Колодка | 352.35.05.005 | 8 | 8 | 106 | |||
| 107 | Зажимной болт | УДГ1.05.00.001 | 2 | 2 | 107 | |||
| 110 | Болт | М8-6gx50.88.35.0115 | 4 | 4 | 110 | |||
| 111 | КОЛЬЦО | 009-013-25-2-2 | 1 | 1 | 111 | |||
| 111 | КОЛЬЦО | 8.8x2.4NBR70 | 1 | 1 | 111 | |||
| 112 | КОЛЬЦО | 013-017-25-2-2 | 18 | 18 | 112 | |||
| 113 | Кольцо | 021-025-25-2-2 | 2 | 2 | 113 | |||
| 114 | КОЛЬЦО | 20.5x2.5NBR90 | 2 | 2 | 114 | |||
| 114 | Гайка | М16 | 2 | 2 | 114 | |||
| 117 | Рукав высокого давления | РВД1SN-8-21.5-700-DKL-DKL90 | 117 | |||||
| 117 | Рукав высокого давления | РВД1SN-8-21.5-500-DKL-DKL90 | 2 | 2 | 117 | |||
| 117 | Рукав высокого давления | РВД1SN-8-21.5-450-DKL-DKL90 | 2 | 2 | 117 | |||
| 118 | Рукав высокого давления | РВД1SN-8-21.5-1250-DKL-DKL90 | 2 | 2 | 118 | |||
| 118 | Рукав высокого давления | РВД1SN-8-21.5-1400-DKL-DKL90 | 2 | 2 | 118 | |||
| 118 | Рукав высокого давления | РВД1SN-8-21.5-1500-DKL-DKL90 | 2 | 2 | 118 |
