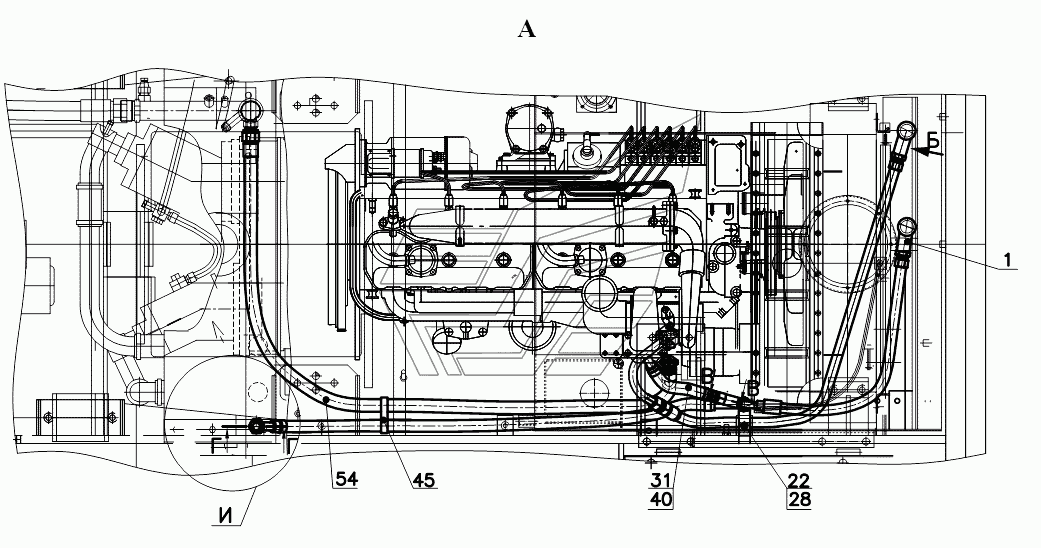

Система охлаждения гидробака СТ
100%
Название детали
Переходник
Заводской номер
342С4.13.00.010Т
Количество на модель
2
№
1
Название детали
Фланец
Заводской номер
352.13.00.020Т
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
352.13.00.030Т
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
352.13.00.040Т
Количество на модель
1
№
6
Название детали
Переливной клапан
Заводской номер
352.13.00.060Т
Количество на модель
1
№
7
Название детали
Фланец
Заводской номер
320.34.07.003
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
16
Название детали
Болт
Заводской номер
М8-6gx45.88.35.0115
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
М12-6gx20.88.35.0115
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
26
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
1
№
28
Название детали
Рукав
Заводской номер
20х29-1.6
Количество на модель
1
№
31
Название детали
Рукав
Заводской номер
32х43-1.6
Количество на модель
2
№
36
Название детали
Зажим
Заводской номер
TORRO20-32/9-C7W1
Количество на модель
4
№
40
Название детали
Зажим
Заводской номер
TORRO32-50/9-C7W2
Количество на модель
4
№
42
Название детали
Кабельная стяжка
Заводской номер
TKUV20/5
Количество на модель
5
№
45
Название детали
КОЛЬЦО
Заводской номер
21.5х2.5NBR90
Количество на модель
2
№
47
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-16-13-950-DKL-DKL90
Количество на модель
1
№
50
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-16-13-1250-DKL-DKL
Количество на модель
1
№
52
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-20-10.5-1700-DKL-DKL90
Количество на модель
1
№
54
Название детали
Тройник
Заводской номер
352.13.00.050Т
Количество на модель
№
60
Название детали
Штуцер
Заводской номер
352.13.00.061Т
Количество на модель
№
61
Название детали
Золотник
Заводской номер
361.38.02.031
Количество на модель
№
62
Название детали
Шайба
Заводской номер
361.38.02.032
Количество на модель
№
63
Название детали
Пружина
Заводской номер
У35615-12.104
Количество на модель
№
64
Название детали
прокладка
Заводской номер
20М3
Количество на модель
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник | 342С4.13.00.010Т | 2 | 2 | 1 | |||
| 4 | Фланец | 352.13.00.020Т | 1 | 1 | 4 | |||
| 5 | Трубопровод | 352.13.00.030Т | 1 | 1 | 5 | |||
| 6 | Трубопровод | 352.13.00.040Т | 1 | 1 | 6 | |||
| 7 | Переливной клапан | 352.13.00.060Т | 1 | 1 | 7 | |||
| 10 | Фланец | 320.34.07.003 | 1 | 1 | 10 | |||
| 16 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 16 | |||
| 19 | Болт | М8-6gx45.88.35.0115 | 4 | 4 | 19 | |||
| 22 | Болт | М12-6gx20.88.35.0115 | 1 | 1 | 22 | |||
| 26 | Шайба | 8.65Г.0115 | 8 | 8 | 26 | |||
| 28 | Шайба | 12.65Г.0115 | 1 | 1 | 28 | |||
| 31 | Рукав | 20х29-1.6 | 1 | 1 | 31 | |||
| 36 | Рукав | 32х43-1.6 | 2 | 2 | 36 | |||
| 40 | Зажим | TORRO20-32/9-C7W1 | 4 | 4 | 40 | |||
| 42 | Зажим | TORRO32-50/9-C7W2 | 4 | 4 | 42 | |||
| 45 | Кабельная стяжка | TKUV20/5 | 5 | 5 | 45 | |||
| 47 | КОЛЬЦО | 21.5х2.5NBR90 | 2 | 2 | 47 | |||
| 50 | Рукав высокого давления | РВД1SN-16-13-950-DKL-DKL90 | 1 | 1 | 50 | |||
| 52 | Рукав высокого давления | РВД1SN-16-13-1250-DKL-DKL | 1 | 1 | 52 | |||
| 54 | Рукав высокого давления | РВД1SN-20-10.5-1700-DKL-DKL90 | 1 | 1 | 54 | |||
| 60 | Тройник | 352.13.00.050Т | 60 | |||||
| 61 | Штуцер | 352.13.00.061Т | 61 | |||||
| 62 | Золотник | 361.38.02.031 | 62 | |||||
| 63 | Шайба | 361.38.02.032 | 63 | |||||
| 64 | Пружина | У35615-12.104 | 64 | |||||
| 65 | прокладка | 20М3 | 65 |
