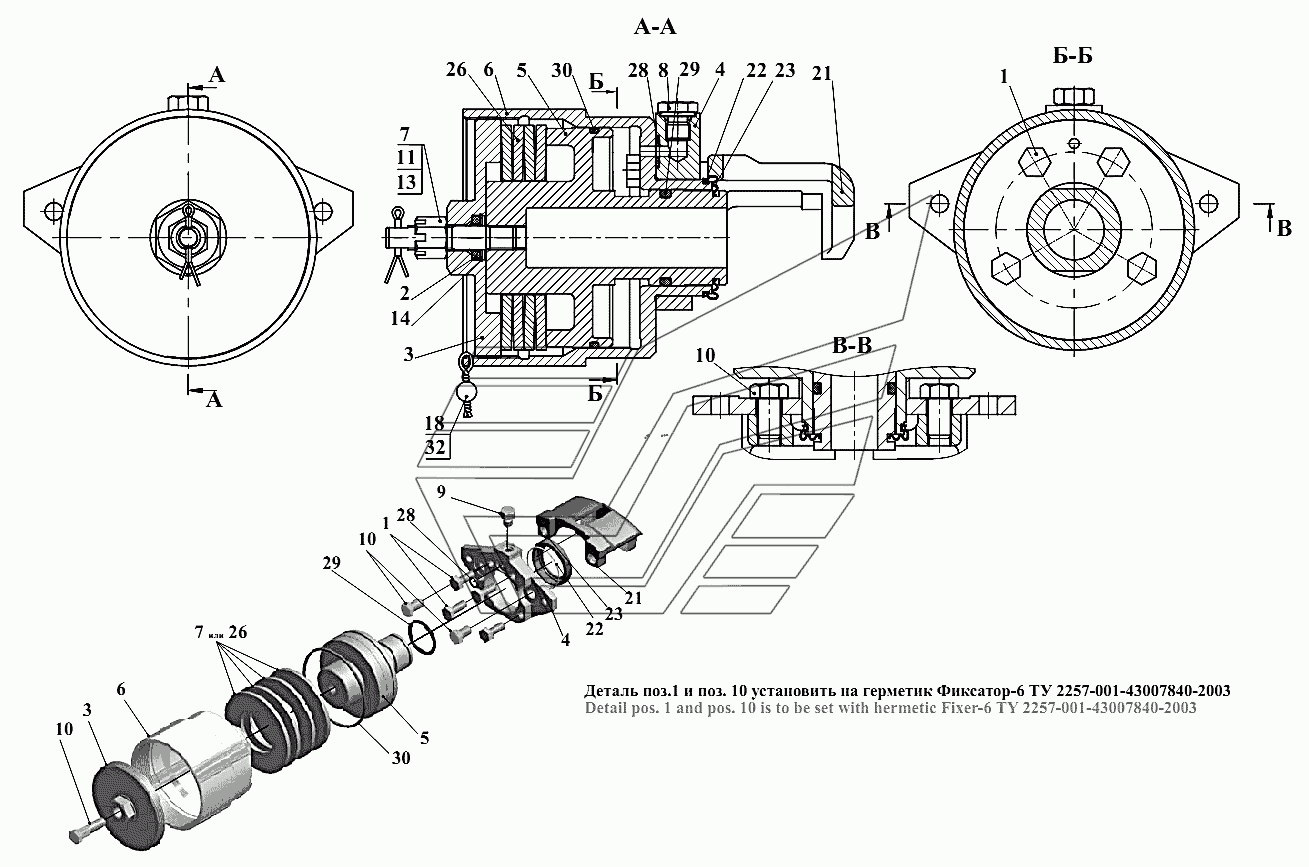

Механизм тормозной У-
100%
Название детали
Болт
Заводской номер
У35615-35.511
Количество на модель
4
№
1
Название детали
Манжета
Заводской номер
У35615-35.512
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
У35615-35.513
Количество на модель
1
№
3
Название детали
Переходник
Заводской номер
У35615-35.514
Количество на модель
1
№
4
Название детали
Поршень
Заводской номер
У35615-35.515
Количество на модель
1
№
5
Название детали
Цилиндр
Заводской номер
У35615-35.516
Количество на модель
1
№
6
Название детали
Пружина тарельчатая
Заводской номер
У35615-35.517
Количество на модель
4
№
7
Название детали
Шпилька
Заводской номер
У35615-35.533-01
Количество на модель
1
№
8
Название детали
Заглушка
Заводской номер
УДГ1.09.01.001
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М12х1.25-6gх20.109.4ОХ.0115
Количество на модель
2
№
10
Название детали
Орех
Заводской номер
М12-6Н.10.4ОХ.0115
Количество на модель
1
№
11
Название детали
Шплинт
Заводской номер
3.2х32.019
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
В22
Количество на модель
1
№
14
Название детали
Свинцовая пломба
Заводской номер
Пломба7х10
Количество на модель
1
№
18
Название детали
Суппорт левый
Заводской номер
2108-3501015
Количество на модель
1
№
21
Название детали
Кольцо стопорное
Заводской номер
2108-3501057
Количество на модель
1
№
22
Название детали
Колпачок защитный
Заводской номер
2108.3501058
Количество на модель
1
№
23
Название детали
Пружина тарельчатая
Заводской номер
112x57x5x3.13
Количество на модель
4
№
26
Название детали
КОЛЬЦО
Заводской номер
11.6х2.5NBR70
Количество на модель
1
№
28
Название детали
КОЛЬЦО
Заводской номер
39х4.5NBR70
Количество на модель
1
№
29
Название детали
О- Кольцо
Заводской номер
102х3.5NBR70
Количество на модель
1
№
30
Название детали
Проволока
Заводской номер
1.6-C-I
Количество на модель
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | У35615-35.511 | 4 | 4 | 1 | |||
| 2 | Манжета | У35615-35.512 | 1 | 1 | 2 | |||
| 3 | Крышка | У35615-35.513 | 1 | 1 | 3 | |||
| 4 | Переходник | У35615-35.514 | 1 | 1 | 4 | |||
| 5 | Поршень | У35615-35.515 | 1 | 1 | 5 | |||
| 6 | Цилиндр | У35615-35.516 | 1 | 1 | 6 | |||
| 7 | Пружина тарельчатая | У35615-35.517 | 4 | 4 | 7 | |||
| 8 | Шпилька | У35615-35.533-01 | 1 | 1 | 8 | |||
| 9 | Заглушка | УДГ1.09.01.001 | 1 | 1 | 9 | |||
| 10 | Болт | М12х1.25-6gх20.109.4ОХ.0115 | 2 | 2 | 10 | |||
| 11 | Орех | М12-6Н.10.4ОХ.0115 | 1 | 1 | 11 | |||
| 13 | Шплинт | 3.2х32.019 | 1 | 1 | 13 | |||
| 14 | Кольцо | В22 | 1 | 1 | 14 | |||
| 18 | Свинцовая пломба | Пломба7х10 | 1 | 1 | 18 | |||
| 21 | Суппорт левый | 2108-3501015 | 1 | 1 | 21 | |||
| 22 | Кольцо стопорное | 2108-3501057 | 1 | 1 | 22 | |||
| 23 | Колпачок защитный | 2108.3501058 | 1 | 1 | 23 | |||
| 26 | Пружина тарельчатая | 112x57x5x3.13 | 4 | 4 | 26 | |||
| 28 | КОЛЬЦО | 11.6х2.5NBR70 | 1 | 1 | 28 | |||
| 29 | КОЛЬЦО | 39х4.5NBR70 | 1 | 1 | 29 | |||
| 30 | О- Кольцо | 102х3.5NBR70 | 1 | 1 | 30 | |||
| 32 | Проволока | 1.6-C-I | 32 |
