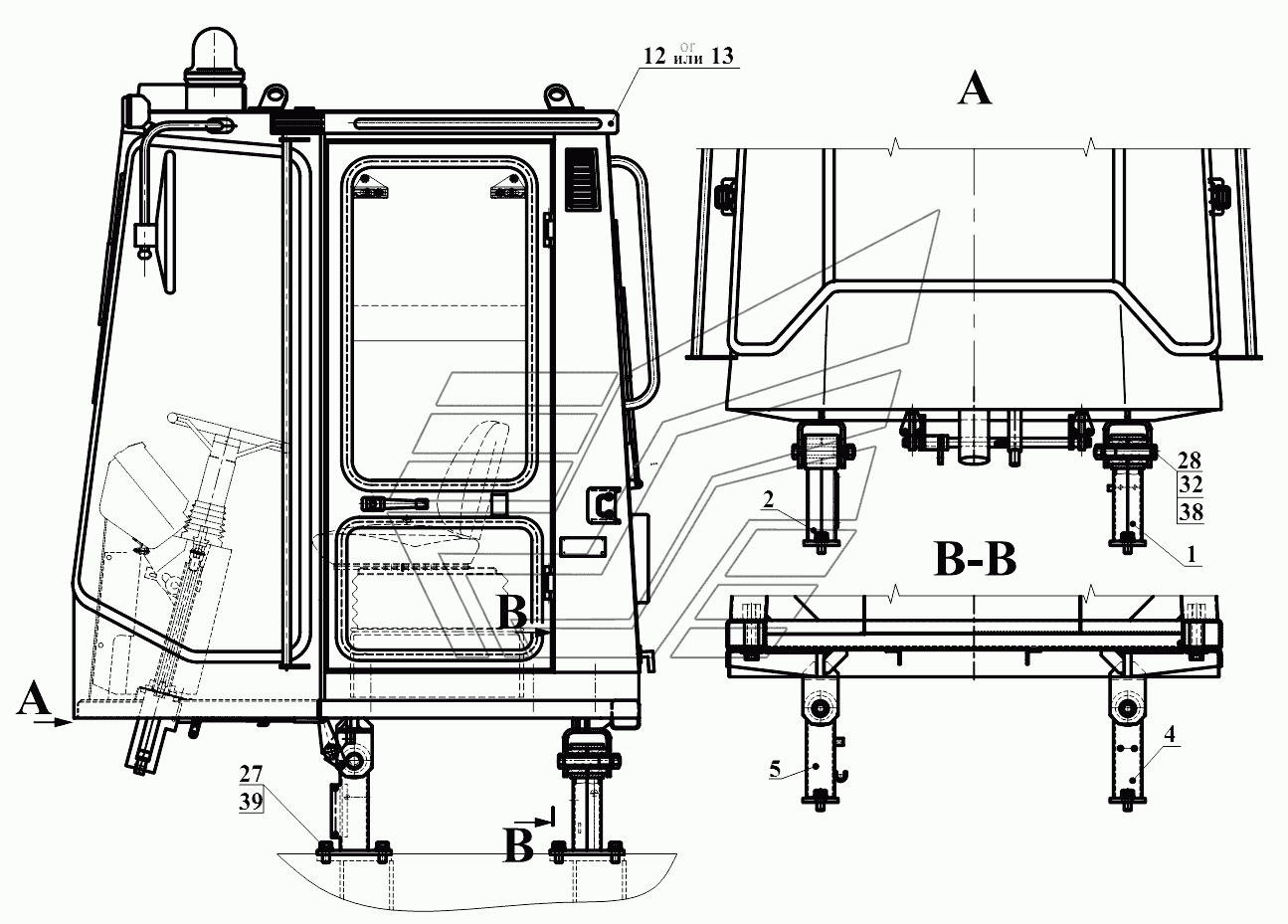

Установка кабины ТО- Б.- Т
100%
Название детали
Подставка
Заводской номер
ТО-18Б.85.01.000
Количество на модель
1
№
1
Название детали
Подставка
Заводской номер
ТО-18Б.85.02.000
Количество на модель
1
№
2
Название детали
Подставка
Заводской номер
ТО-18Б.85.04.000
Количество на модель
1
№
4
Название детали
Подставка
Заводской номер
ТО-18Б.85.05.000
Количество на модель
1
№
5
Название детали
Сборка кабины
Заводской номер
У7810.7-9.00.00.000-04АТ
Количество на модель
1
№
12
Название детали
Сборка кабины
Заводской номер
У7810.7-9.00.00.000-04А.01Т
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М20-6gx45.109.40Х.0115
Количество на модель
8
№
27
Название детали
Болт
Заводской номер
М24-6gx160.88.35.0115
Количество на модель
4
№
28
Название детали
Орех
Заводской номер
М24-6H.8.35.0115
Количество на модель
4
№
32
Название детали
Шайба
Заводской номер
24.65Г.0115
Количество на модель
4
№
38
Название детали
Шайба
Заводской номер
20хим.фос5
Количество на модель
8
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подставка | ТО-18Б.85.01.000 | 1 | 1 | 1 | |||
| 2 | Подставка | ТО-18Б.85.02.000 | 1 | 1 | 2 | |||
| 4 | Подставка | ТО-18Б.85.04.000 | 1 | 1 | 4 | |||
| 5 | Подставка | ТО-18Б.85.05.000 | 1 | 1 | 5 | |||
| 12 | Сборка кабины | У7810.7-9.00.00.000-04АТ | 1 | 1 | 12 | |||
| 13 | Сборка кабины | У7810.7-9.00.00.000-04А.01Т | 1 | 1 | 13 | |||
| 27 | Болт | М20-6gx45.109.40Х.0115 | 8 | 8 | 27 | |||
| 28 | Болт | М24-6gx160.88.35.0115 | 4 | 4 | 28 | |||
| 32 | Орех | М24-6H.8.35.0115 | 4 | 4 | 32 | |||
| 38 | Шайба | 24.65Г.0115 | 4 | 4 | 38 | |||
| 39 | Шайба | 20хим.фос5 | 8 | 8 | 39 |
