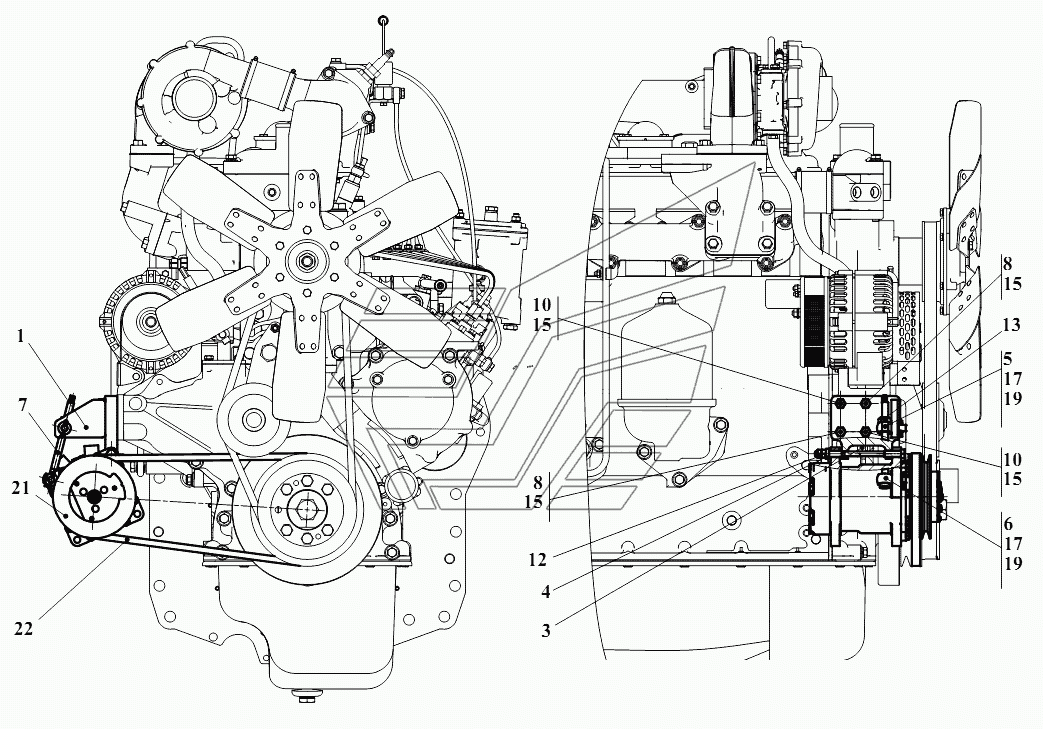

Установка компрессора ТО- А.- Б
100%
Название детали
Кронштейн
Заводской номер
ТО-28А.91.10.100-Б
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
ТО-28А.91.10.001-Б
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
ТО-28А.91.10.002-Б
Количество на модель
1
№
4
Название детали
Вот
Заводской номер
ТО-28А.91.10.003-Б
Количество на модель
1
№
5
Название детали
Вот
Заводской номер
ТО-28А.91.10.004-Б
Количество на модель
1
№
6
Название детали
Винт регулировочный
Заводской номер
ТО-28А.91.10.005-Б
Количество на модель
1
№
7
Название детали
Болт специальный
Заводской номер
ТО-28А.91.10.006-Б
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
М10-6gx50.88.35.0115
Количество на модель
2
№
10
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
2
№
12
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
2
№
17
Название детали
Шплинт
Заводской номер
2.5х20.019
Количество на модель
2
№
19
Название детали
Компрессор
Заводской номер
Sanden7H154040588961
Количество на модель
1
№
21
Название детали
Ремень
Заводской номер
STANDARDSPA1157Ld
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | ТО-28А.91.10.100-Б | 1 | 1 | 1 | |||
| 3 | Болт | ТО-28А.91.10.001-Б | 1 | 1 | 3 | |||
| 4 | Втулка | ТО-28А.91.10.002-Б | 1 | 1 | 4 | |||
| 5 | Вот | ТО-28А.91.10.003-Б | 1 | 1 | 5 | |||
| 6 | Вот | ТО-28А.91.10.004-Б | 1 | 1 | 6 | |||
| 7 | Винт регулировочный | ТО-28А.91.10.005-Б | 1 | 1 | 7 | |||
| 8 | Болт специальный | ТО-28А.91.10.006-Б | 2 | 2 | 8 | |||
| 10 | Болт | М10-6gx50.88.35.0115 | 2 | 2 | 10 | |||
| 12 | Орех | М8-6H.8.35.0115 | 2 | 2 | 12 | |||
| 13 | Орех | М10-6H.8.35.0115 | 1 | 1 | 13 | |||
| 15 | Шайба | 10.65Г.0115 | 4 | 4 | 15 | |||
| 17 | Шайба | С.10.02.Ст3.0115 | 2 | 2 | 17 | |||
| 19 | Шплинт | 2.5х20.019 | 2 | 2 | 19 | |||
| 21 | Компрессор | Sanden7H154040588961 | 1 | 1 | 21 | |||
| 22 | Ремень | STANDARDSPA1157Ld | 1 | 1 | 22 |
