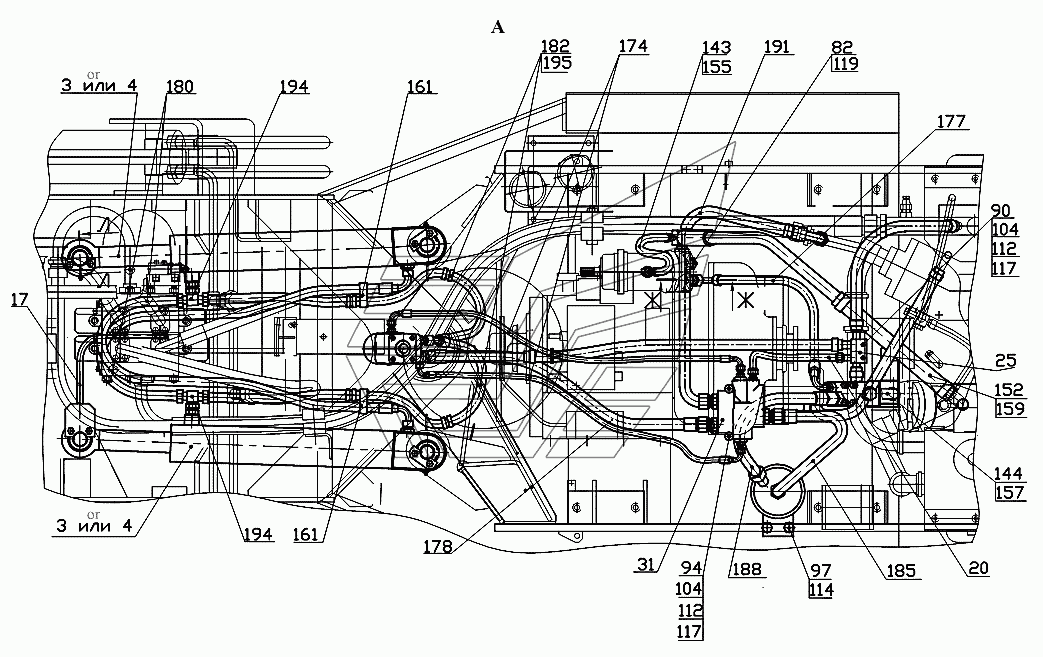

Гидросистема рулевого управления В.
100%
Название детали
Угольник поворотный
Заводской номер
342В.34.07.100
Количество на модель
1
№
1
Название детали
Гидроцилиндр
Заводской номер
333В.34.07.100
Количество на модель
2
№
3
Название детали
Гидроцилиндр
Заводской номер
342В.34.07.200-Б
Количество на модель
2
№
3
Название детали
Гидроцилиндр
Заводской номер
342В.34.07.200-01Т-Б
Количество на модель
2
№
3
Название детали
Гидроцилиндр
Заводской номер
333В.34.07.100-01
Количество на модель
2
№
4
Название детали
Гидроцилиндр
Заводской номер
342В.34.07.200-01-Б
Количество на модель
2
№
4
Название детали
Клапан обратный
Заводской номер
340Се.34.07.070
Количество на модель
1
№
6
Название детали
Угольник
Заводской номер
342В.34.07.020
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
342В.34.07.060
Количество на модель
1
№
17
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050-01
Количество на модель
1
№
20
Название детали
Трубопровод
Заводской номер
ТО-28А.78.00.050
Количество на модель
1
№
23
Название детали
Коллектор сливной
Заводской номер
ТО-28А.78.00.110-Б
Количество на модель
1
№
25
Название детали
Коллектор сливной
Заводской номер
ТО-28А.78.00.080-Б
Количество на модель
1
№
25
Название детали
Клапан разгрузочный
Заводской номер
ТО-28А.78.01.000
Количество на модель
1
№
26
Название детали
Клапан разгрузочный
Заводской номер
ТО-28А.78.01.000Т
Количество на модель
1
№
26
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.78.04.000-01Т
Количество на модель
1
№
28
Название детали
Клапан приоритетный в сборе со штуцерами
Заводской номер
342В.34.07.070
Количество на модель
1
№
31
Название детали
Клапан приоритетный в сборе со штуцерами
Заводской номер
352.34.07.070
Количество на модель
1
№
32
Название детали
Труба
Заводской номер
342В.34.07.002
Количество на модель
1
№
46
Название детали
Шпилька
Заводской номер
344.08.00.003
Количество на модель
4
№
47
Название детали
Установочная гайка
Заводской номер
ДЗ-133.45.00.004
Количество на модель
1
№
50
Название детали
Защитная шайба
Заводской номер
ДЗ-133.45.00.007
Количество на модель
1
№
52
Название детали
Палец
Заводской номер
342В.34.07.003
Количество на модель
4
№
55
Название детали
Ригель
Заводской номер
342В.34.07.004
Количество на модель
3
№
58
Название детали
Держатель
Заводской номер
ТО-18А.08.00.015
Количество на модель
8
№
60
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
1
№
62
Название детали
Штуцер
Заводской номер
УДГ1.01.01.027
Количество на модель
2
№
63
Название детали
Штуцер
Заводской номер
УДГ1.01.02.024
Количество на модель
2
№
66
Название детали
Штуцер
Заводской номер
УДГ1.01.02.033
Количество на модель
2
№
69
Название детали
Штуцер
Заводской номер
УДГ1.01.03.001
Количество на модель
2
№
71
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
1
№
74
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.012
Количество на модель
1
№
79
Название детали
Штуцер
Заводской номер
УДГ1.11.00.004
Количество на модель
1
№
80
Название детали
Заглушка
Заводской номер
УДГ1.09.01.006
Количество на модель
1
№
82
Название детали
Заглушка
Заводской номер
УДГ1.09.03.001
Количество на модель
2
№
83
Название детали
Штуцер
Заводской номер
УДГ1.11.00.013
Количество на модель
1
№
84
Название детали
Болт
Заводской номер
М8-6gx40.88.35.0115
Количество на модель
2
№
90
Название детали
Болт
Заводской номер
М8-6gx80.88.35.0115
Количество на модель
2
№
94
Название детали
Болт
Заводской номер
М12-6gx20.88.35.0115
Количество на модель
2
№
97
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
8
№
98
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
4
№
104
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
4
№
105
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
112
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
113
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
10
№
114
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
116
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
8
№
117
Название детали
КОЛЬЦО
Заводской номер
015-019-25-2-2
Количество на модель
1
№
118
Название детали
О- Кольцо
Заводской номер
23.5х3NBR70
Количество на модель
6
№
119
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
6
№
119
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
№
122
Название детали
О- Кольцо
Заводской номер
38.7х3.5NBR70
Количество на модель
№
122
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
8
№
123
Название детали
Свинцовая пломба
Заводской номер
Пломба7х10
Количество на модель
1
№
130
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
132
Название детали
прокладка
Заводской номер
14М3
Количество на модель
1
№
134
Название детали
прокладка
Заводской номер
22М3
Количество на модель
4
№
138
Название детали
прокладка
Заводской номер
27М3
Количество на модель
1
№
140
Название детали
Рукав
Заводской номер
12х20-1.6
Количество на модель
1
№
143
Название детали
Рукав
Заводской номер
20х29-1.6
Количество на модель
2
№
144
Название детали
Рукав
Заводской номер
32х43-1.6
Количество на модель
1
№
152
Название детали
Зажим
Заводской номер
TORRO12-20/9-C7W2
Количество на модель
2
№
155
Название детали
Зажим
Заводской номер
TORRO20-32/9-C7W2
Количество на модель
8
№
157
Название детали
Зажим
Заводской номер
TORRO32-50/9-C7W2
Количество на модель
4
№
159
Название детали
Электрический переключатель давления Euroswitch
Заводской номер
41B10863T15DNO
Количество на модель
1
№
160
Название детали
Кабельная стяжка
Заводской номер
TKUV20/5
Количество на модель
3
№
161
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
2
№
162
Название детали
Клапан предохранительный
Заводской номер
PR10027A(BM028701)
Количество на модель
1
№
163
Название детали
Гидроклапан предохранительный
Заводской номер
У462.815.1
Количество на модель
1
№
164
Название детали
Клапан предохранительный
Заводской номер
6KO1150M000002
Количество на модель
1
№
165
Название детали
Клапан контроля давления
Заводской номер
620.01.202.30
Количество на модель
1
№
166
Название детали
РВД
Заводской номер
РВД1SN-6-22.5-1050-DKL90-DKL90
Количество на модель
2
№
174
Название детали
РВД
Заводской номер
РВД2SN-13-27.5-1450-DKL-DKL90
Количество на модель
1
№
177
Название детали
РВД
Заводской номер
РВД2SN-13-27.5-1050-DKL-DKL90
Количество на модель
1
№
177
Название детали
РВД
Заводской номер
РВД2SN-13-27.5-850-DKL-DKL
Количество на модель
1
№
178
Название детали
РВД
Заводской номер
РВД2SN-13-27.5-1250-DKL-DKL90
Количество на модель
2
№
180
Название детали
РВД
Заводской номер
РВД2SN-13-27.5-1550-DKL-DKL45
Количество на модель
2
№
182
Название детали
Рукав
Заводской номер
РВД2SN-20-21.5-650-DKL-DKL90
Количество на модель
1
№
185
Название детали
РВД
Заводской номер
РВД2SN-20-21.5-650-DKL-DKL
Количество на модель
1
№
188
Название детали
РВД
Заводской номер
РВД2SN-20-21.5-850-DKL-DKL
Количество на модель
1
№
189
Название детали
РВД
Заводской номер
РВД2SN-20-21.5-1050-DKL-DKL90
Количество на модель
1
№
191
Название детали
Тройник
Заводской номер
ХЕТА15LHz3
Количество на модель
2
№
194
Название детали
Лента стяжная зубчатая
Заводской номер
Лента
Количество на модель
2
№
195
Название детали
Проволока
Заводской номер
0.6-О-Ч
Количество на модель
№
198
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник поворотный | 342В.34.07.100 | 1 | 1 | 1 | |||
| 3 | Гидроцилиндр | 333В.34.07.100 | 2 | 2 | 3 | |||
| 3 | Гидроцилиндр | 342В.34.07.200-Б | 2 | 2 | 3 | |||
| 3 | Гидроцилиндр | 342В.34.07.200-01Т-Б | 2 | 2 | 3 | |||
| 4 | Гидроцилиндр | 333В.34.07.100-01 | 2 | 2 | 4 | |||
| 4 | Гидроцилиндр | 342В.34.07.200-01-Б | 2 | 2 | 4 | |||
| 6 | Клапан обратный | 340Се.34.07.070 | 1 | 1 | 6 | |||
| 11 | Угольник | 342В.34.07.020 | 1 | 1 | 11 | |||
| 17 | Кронштейн | 342В.34.07.060 | 1 | 1 | 17 | |||
| 20 | Рукав | ТО-28А.06.09.050-01 | 1 | 1 | 20 | |||
| 23 | Трубопровод | ТО-28А.78.00.050 | 1 | 1 | 23 | |||
| 25 | Коллектор сливной | ТО-28А.78.00.110-Б | 1 | 1 | 25 | |||
| 25 | Коллектор сливной | ТО-28А.78.00.080-Б | 1 | 1 | 25 | |||
| 26 | Клапан разгрузочный | ТО-28А.78.01.000 | 1 | 1 | 26 | |||
| 26 | Клапан разгрузочный | ТО-28А.78.01.000Т | 1 | 1 | 26 | |||
| 28 | Фильтр магистральный | ТО-28А.78.04.000-01Т | 1 | 1 | 28 | |||
| 31 | Клапан приоритетный в сборе со штуцерами | 342В.34.07.070 | 1 | 1 | 31 | |||
| 32 | Клапан приоритетный в сборе со штуцерами | 352.34.07.070 | 1 | 1 | 32 | |||
| 46 | Труба | 342В.34.07.002 | 1 | 1 | 46 | |||
| 47 | Шпилька | 344.08.00.003 | 4 | 4 | 47 | |||
| 50 | Установочная гайка | ДЗ-133.45.00.004 | 1 | 1 | 50 | |||
| 52 | Защитная шайба | ДЗ-133.45.00.007 | 1 | 1 | 52 | |||
| 55 | Палец | 342В.34.07.003 | 4 | 4 | 55 | |||
| 58 | Ригель | 342В.34.07.004 | 3 | 3 | 58 | |||
| 60 | Держатель | ТО-18А.08.00.015 | 8 | 8 | 60 | |||
| 62 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 62 | |||
| 63 | Штуцер | УДГ1.01.01.027 | 2 | 2 | 63 | |||
| 66 | Штуцер | УДГ1.01.02.024 | 2 | 2 | 66 | |||
| 69 | Штуцер | УДГ1.01.02.033 | 2 | 2 | 69 | |||
| 71 | Штуцер | УДГ1.01.03.001 | 2 | 2 | 71 | |||
| 74 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 74 | |||
| 79 | Зажимной болт | УДГ1.05.00.012 | 1 | 1 | 79 | |||
| 80 | Штуцер | УДГ1.11.00.004 | 1 | 1 | 80 | |||
| 82 | Заглушка | УДГ1.09.01.006 | 1 | 1 | 82 | |||
| 83 | Заглушка | УДГ1.09.03.001 | 2 | 2 | 83 | |||
| 84 | Штуцер | УДГ1.11.00.013 | 1 | 1 | 84 | |||
| 90 | Болт | М8-6gx40.88.35.0115 | 2 | 2 | 90 | |||
| 94 | Болт | М8-6gx80.88.35.0115 | 2 | 2 | 94 | |||
| 97 | Болт | М12-6gx20.88.35.0115 | 2 | 2 | 97 | |||
| 98 | Болт | М12-6gx30.88.35.0115 | 8 | 8 | 98 | |||
| 104 | Орех | М8-6H.8.35.0115 | 4 | 4 | 104 | |||
| 105 | Орех | М10-6H.8.35.0115 | 4 | 4 | 105 | |||
| 112 | Шайба | 8.65Г.0115 | 4 | 4 | 112 | |||
| 113 | Шайба | 10.65Г.0115 | 4 | 4 | 113 | |||
| 114 | Шайба | 12.65Г.0115 | 10 | 10 | 114 | |||
| 116 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 116 | |||
| 117 | Шайба | С.12.02.Ст3.0115 | 8 | 8 | 117 | |||
| 118 | КОЛЬЦО | 015-019-25-2-2 | 1 | 1 | 118 | |||
| 119 | О- Кольцо | 23.5х3NBR70 | 6 | 6 | 119 | |||
| 119 | Кольцо | 024-029-30-2-2 | 6 | 6 | 119 | |||
| 122 | КОЛЬЦО | 039-045-36-2-2 | 122 | |||||
| 122 | О- Кольцо | 38.7х3.5NBR70 | 122 | |||||
| 123 | КОЛЬЦО | 050-060-58-2-2 | 8 | 8 | 123 | |||
| 130 | Свинцовая пломба | Пломба7х10 | 1 | 1 | 130 | |||
| 132 | прокладка | 10М3 | 1 | 1 | 132 | |||
| 134 | прокладка | 14М3 | 1 | 1 | 134 | |||
| 138 | прокладка | 22М3 | 4 | 4 | 138 | |||
| 140 | прокладка | 27М3 | 1 | 1 | 140 | |||
| 143 | Рукав | 12х20-1.6 | 1 | 1 | 143 | |||
| 144 | Рукав | 20х29-1.6 | 2 | 2 | 144 | |||
| 152 | Рукав | 32х43-1.6 | 1 | 1 | 152 | |||
| 155 | Зажим | TORRO12-20/9-C7W2 | 2 | 2 | 155 | |||
| 157 | Зажим | TORRO20-32/9-C7W2 | 8 | 8 | 157 | |||
| 159 | Зажим | TORRO32-50/9-C7W2 | 4 | 4 | 159 | |||
| 160 | Электрический переключатель давления Euroswitch | 41B10863T15DNO | 1 | 1 | 160 | |||
| 161 | Кабельная стяжка | TKUV20/5 | 3 | 3 | 161 | |||
| 162 | Кабельная стяжка | TKUV30/8 | 2 | 2 | 162 | |||
| 163 | Клапан предохранительный | PR10027A(BM028701) | 1 | 1 | 163 | |||
| 164 | Гидроклапан предохранительный | У462.815.1 | 1 | 1 | 164 | |||
| 165 | Клапан предохранительный | 6KO1150M000002 | 1 | 1 | 165 | |||
| 166 | Клапан контроля давления | 620.01.202.30 | 1 | 1 | 166 | |||
| 174 | РВД | РВД1SN-6-22.5-1050-DKL90-DKL90 | 2 | 2 | 174 | |||
| 177 | РВД | РВД2SN-13-27.5-1450-DKL-DKL90 | 1 | 1 | 177 | |||
| 177 | РВД | РВД2SN-13-27.5-1050-DKL-DKL90 | 1 | 1 | 177 | |||
| 178 | РВД | РВД2SN-13-27.5-850-DKL-DKL | 1 | 1 | 178 | |||
| 180 | РВД | РВД2SN-13-27.5-1250-DKL-DKL90 | 2 | 2 | 180 | |||
| 182 | РВД | РВД2SN-13-27.5-1550-DKL-DKL45 | 2 | 2 | 182 | |||
| 185 | Рукав | РВД2SN-20-21.5-650-DKL-DKL90 | 1 | 1 | 185 | |||
| 188 | РВД | РВД2SN-20-21.5-650-DKL-DKL | 1 | 1 | 188 | |||
| 189 | РВД | РВД2SN-20-21.5-850-DKL-DKL | 1 | 1 | 189 | |||
| 191 | РВД | РВД2SN-20-21.5-1050-DKL-DKL90 | 1 | 1 | 191 | |||
| 194 | Тройник | ХЕТА15LHz3 | 2 | 2 | 194 | |||
| 195 | Лента стяжная зубчатая | Лента | 2 | 2 | 195 | |||
| 198 | Проволока | 0.6-О-Ч | 198 |
