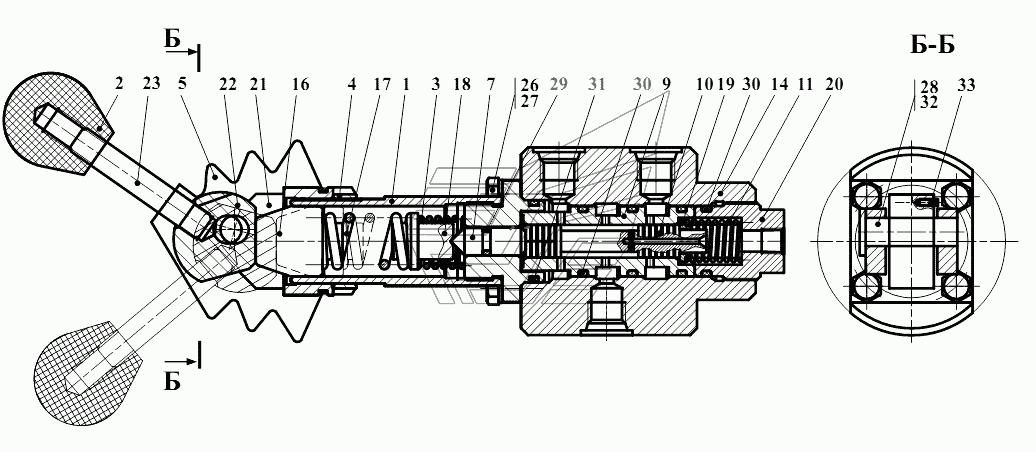

Кран тормозной с ручным управлением УГА-
100%
Название детали
Стакан
Заводской номер
УГА2.05.02.020
Количество на модель
1
№
1
Название детали
Ручка
Заводской номер
ТО-28.15.10.007
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
УГА101.01.054
Количество на модель
1
№
3
Название детали
Контргайка
Заводской номер
УГА105.02.007
Количество на модель
1
№
4
Название детали
Чехол защитный
Заводской номер
УГА105.02.011
Количество на модель
1
№
5
Название детали
Шток
Заводской номер
УГА205.01.004-А
Количество на модель
1
№
7
Название детали
Гильза
Заводской номер
УГА2.05.05.012
Количество на модель
1
№
9
Название детали
Золотник
Заводской номер
УГА2.05.05.013
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
УГА205.01.009
Количество на модель
1
№
11
Название детали
корпус
Заводской номер
УГА205.02.001
Количество на модель
1
№
14
Название детали
Толкатель
Заводской номер
УГА205.02.003
Количество на модель
1
№
16
Название детали
Пружина
Заводской номер
УГА205.02.005
Количество на модель
1
№
17
Название детали
Упор пружины
Заводской номер
УГА205.02.013-Б
Количество на модель
1
№
18
Название детали
Упор пружины
Заводской номер
УГА205.02.014
Количество на модель
1
№
19
Название детали
Заглушка
Заводской номер
УГА205.02.015
Количество на модель
1
№
20
Название детали
Поддержка кулачков
Заводской номер
УГА205.02.016
Количество на модель
1
№
21
Название детали
Кулачок
Заводской номер
УГА205.02.017
Количество на модель
1
№
22
Название детали
Стержень
Заводской номер
УГА205.02.018
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
М8-6gx16.56.0115
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
27
Название детали
Шплинт
Заводской номер
3.2х16.019
Количество на модель
1
№
28
Название детали
КОЛЬЦО
Заводской номер
7.65-2.62NBR90
Количество на модель
1
№
29
Название детали
Кольцо
Заводской номер
008-012-25-2-2
Количество на модель
1
№
29
Название детали
КОЛЬЦО
Заводской номер
025-030-30-2-2
Количество на модель
4
№
30
Название детали
КОЛЬЦО
Заводской номер
25.00-3.00NBR90
Количество на модель
4
№
30
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
1
№
31
Название детали
КОЛЬЦО
Заводской номер
29.50-3.00NBR90
Количество на модель
1
№
31
Название детали
Вот
Заводской номер
6-12d11х45.45.Ц15хр
Количество на модель
1
№
32
Название детали
Винт
Заводской номер
М6-6gx12.14Н.0115
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стакан | УГА2.05.02.020 | 1 | 1 | 1 | |||
| 2 | Ручка | ТО-28.15.10.007 | 1 | 1 | 2 | |||
| 3 | Пружина | УГА101.01.054 | 1 | 1 | 3 | |||
| 4 | Контргайка | УГА105.02.007 | 1 | 1 | 4 | |||
| 5 | Чехол защитный | УГА105.02.011 | 1 | 1 | 5 | |||
| 7 | Шток | УГА205.01.004-А | 1 | 1 | 7 | |||
| 9 | Гильза | УГА2.05.05.012 | 1 | 1 | 9 | |||
| 10 | Золотник | УГА2.05.05.013 | 1 | 1 | 10 | |||
| 11 | Пружина | УГА205.01.009 | 1 | 1 | 11 | |||
| 14 | корпус | УГА205.02.001 | 1 | 1 | 14 | |||
| 16 | Толкатель | УГА205.02.003 | 1 | 1 | 16 | |||
| 17 | Пружина | УГА205.02.005 | 1 | 1 | 17 | |||
| 18 | Упор пружины | УГА205.02.013-Б | 1 | 1 | 18 | |||
| 19 | Упор пружины | УГА205.02.014 | 1 | 1 | 19 | |||
| 20 | Заглушка | УГА205.02.015 | 1 | 1 | 20 | |||
| 21 | Поддержка кулачков | УГА205.02.016 | 1 | 1 | 21 | |||
| 22 | Кулачок | УГА205.02.017 | 1 | 1 | 22 | |||
| 23 | Стержень | УГА205.02.018 | 1 | 1 | 23 | |||
| 26 | Болт | М8-6gx16.56.0115 | 2 | 2 | 26 | |||
| 27 | Шайба | 8.65Г.0115 | 2 | 2 | 27 | |||
| 28 | Шплинт | 3.2х16.019 | 1 | 1 | 28 | |||
| 29 | КОЛЬЦО | 7.65-2.62NBR90 | 1 | 1 | 29 | |||
| 29 | Кольцо | 008-012-25-2-2 | 1 | 1 | 29 | |||
| 30 | КОЛЬЦО | 025-030-30-2-2 | 4 | 4 | 30 | |||
| 30 | КОЛЬЦО | 25.00-3.00NBR90 | 4 | 4 | 30 | |||
| 31 | Кольцо | 030-035-30-2-2 | 1 | 1 | 31 | |||
| 31 | КОЛЬЦО | 29.50-3.00NBR90 | 1 | 1 | 31 | |||
| 32 | Вот | 6-12d11х45.45.Ц15хр | 1 | 1 | 32 | |||
| 33 | Винт | М6-6gx12.14Н.0115 | 1 | 1 | 33 |
