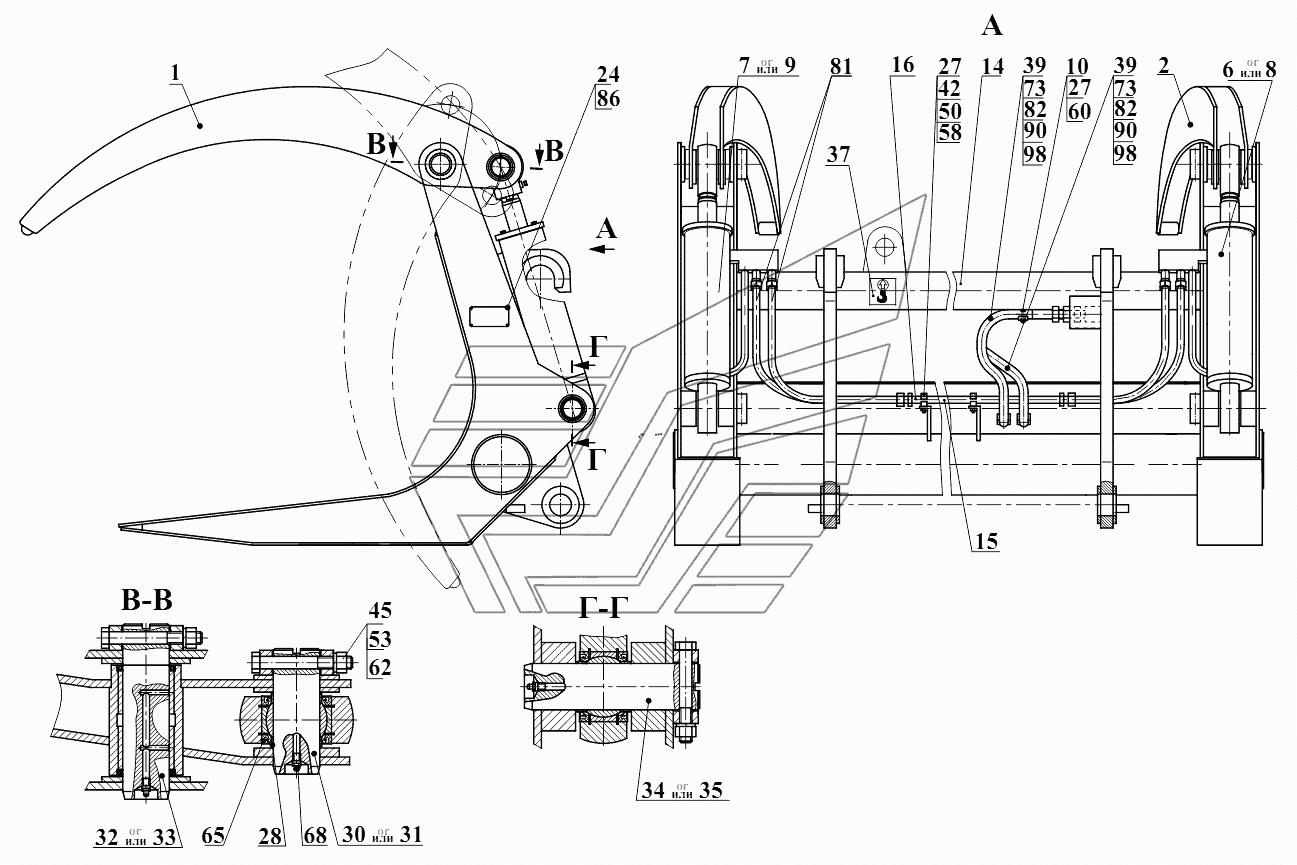

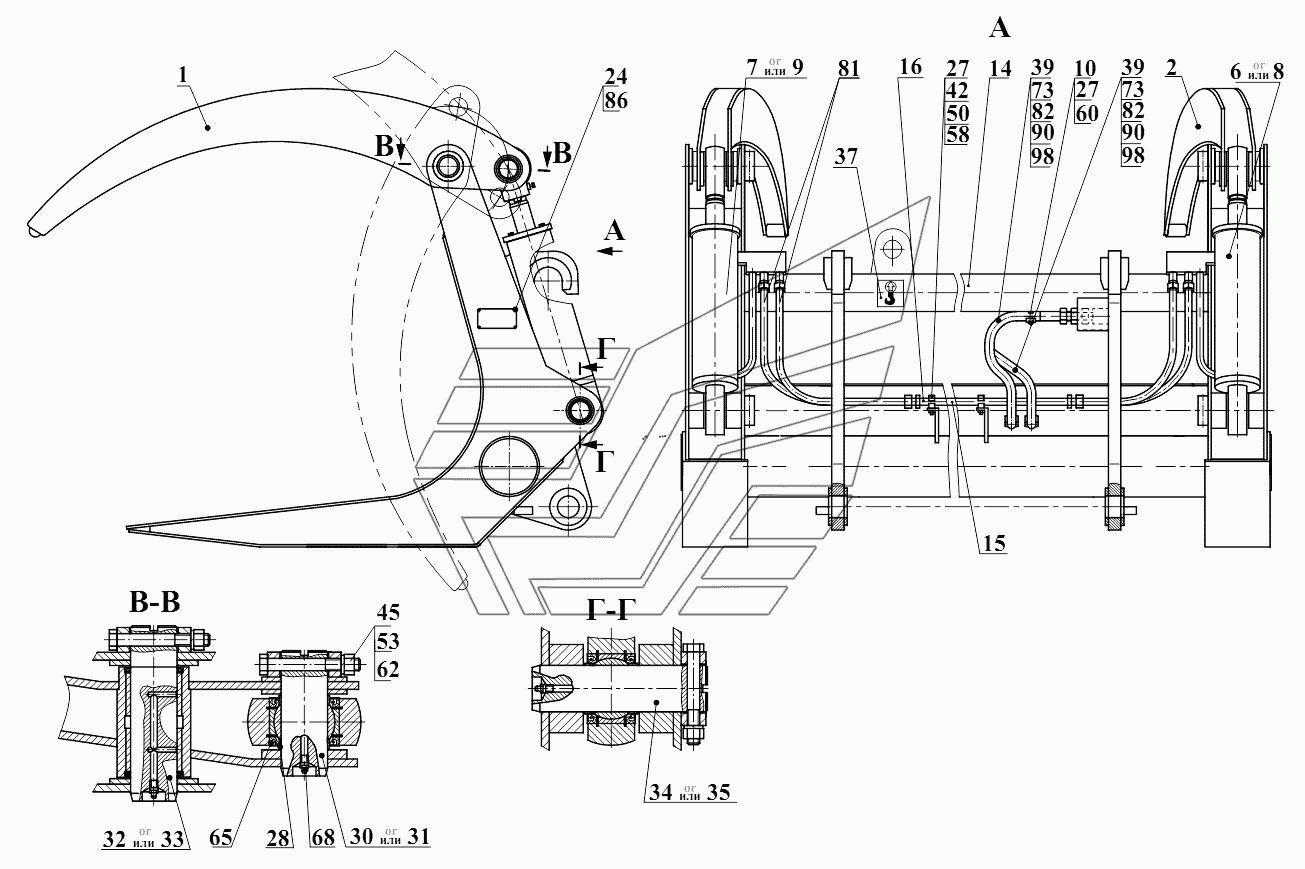

Захват челюстной С. ZS
100%
Название детали
Захват
Заводской номер
ТО-18А.60.04.400
Количество на модель
1
№
1
Название детали
Захват
Заводской номер
ТО-18А.60.04.500
Количество на модель
1
№
2
Название детали
Цилиндр
Заводской номер
ТО-18А.60.04.700-Т
Количество на модель
1
№
6
Название детали
Цилиндр
Заводской номер
ТО-18А.60.04.700-01-Т
Количество на модель
1
№
7
Название детали
Цилиндр
Заводской номер
ТО-18А.60.04.700Т
Количество на модель
1
№
8
Название детали
Цилиндр
Заводской номер
ТО-18А.60.04.700-01Т
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
ТО-18Д.02.07.400
Количество на модель
1
№
10
Название детали
Челюсть
Заводской номер
ТО-28А.55.01.000
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
ТО-28А.55.02.000
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
ТО-28А.55.03.000
Количество на модель
1
№
16
Название детали
Маркировочная табличка
Заводской номер
332С.55.00.002-В1
Количество на модель
1
№
24
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
3
№
27
Название детали
Втулка
Заводской номер
ТО-18.06.00.035
Количество на модель
8
№
28
Название детали
Палец
Заводской номер
ТО-18А.60.04.001
Количество на модель
2
№
30
Название детали
Палец
Заводской номер
ТО-18А.60.04.001-01
Количество на модель
2
№
31
Название детали
Палец
Заводской номер
ТО-18А.60.04.002
Количество на модель
2
№
32
Название детали
Палец
Заводской номер
ТО-18А.60.04.002-01
Количество на модель
2
№
33
Название детали
Палец
Заводской номер
ТО-18А.60.04.003
Количество на модель
2
№
34
Название детали
Палец
Заводской номер
ТО-18А.60.04.003-01
Количество на модель
2
№
35
Название детали
Точка подъема стола
Заводской номер
ТО-28А.00.00.017
Количество на модель
2
№
37
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
2
№
39
Название детали
Болт
Заводской номер
М8-6gx35.88.35.0115
Количество на модель
2
№
42
Название детали
Болт
Заводской номер
М16-6gx120.88.35.0115
Количество на модель
6
№
45
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
2
№
50
Название детали
Орех
Заводской номер
М16-6H.8.35.0115
Количество на модель
6
№
53
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
58
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
1
№
59
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
6
№
62
Название детали
Манжета
Заводской номер
1.2-65х90-1
Количество на модель
8
№
65
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
6
№
68
Название детали
прокладка
Заводской номер
27М3
Количество на модель
2
№
73
Название детали
Рукав
Заводской номер
2SNNP20х850A80A80
Количество на модель
4
№
81
Название детали
Рукав
Заводской номер
2SNNP20х1250A80A80
Количество на модель
2
№
82
Название детали
Заклёпка потайная
Заводской номер
pias3.0х16.0DIN7337
Количество на модель
4
№
86
Название детали
Муфта
Заводской номер
РАV1.2019.002
Количество на модель
1
№
88
Название детали
Штекер
Заводской номер
РАV1.2019.003
Количество на модель
1
№
90
Название детали
Пробка защитная
Заводской номер
SPAV.20002
Количество на модель
1
№
95
Название детали
Колпак защитный
Заводской номер
SPAV.20003
Количество на модель
1
№
98
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Захват | ТО-18А.60.04.400 | 1 | 1 | 1 | |||
| 2 | Захват | ТО-18А.60.04.500 | 1 | 1 | 2 | |||
| 6 | Цилиндр | ТО-18А.60.04.700-Т | 1 | 1 | 6 | |||
| 7 | Цилиндр | ТО-18А.60.04.700-01-Т | 1 | 1 | 7 | |||
| 8 | Цилиндр | ТО-18А.60.04.700Т | 1 | 1 | 8 | |||
| 9 | Цилиндр | ТО-18А.60.04.700-01Т | 1 | 1 | 9 | |||
| 10 | Гайка | ТО-18Д.02.07.400 | 1 | 1 | 10 | |||
| 14 | Челюсть | ТО-28А.55.01.000 | 1 | 1 | 14 | |||
| 15 | Трубопровод | ТО-28А.55.02.000 | 1 | 1 | 15 | |||
| 16 | Трубопровод | ТО-28А.55.03.000 | 1 | 1 | 16 | |||
| 24 | Маркировочная табличка | 332С.55.00.002-В1 | 1 | 1 | 24 | |||
| 27 | Скоба | ТО-18.06.00.025 | 3 | 3 | 27 | |||
| 28 | Втулка | ТО-18.06.00.035 | 8 | 8 | 28 | |||
| 30 | Палец | ТО-18А.60.04.001 | 2 | 2 | 30 | |||
| 31 | Палец | ТО-18А.60.04.001-01 | 2 | 2 | 31 | |||
| 32 | Палец | ТО-18А.60.04.002 | 2 | 2 | 32 | |||
| 33 | Палец | ТО-18А.60.04.002-01 | 2 | 2 | 33 | |||
| 34 | Палец | ТО-18А.60.04.003 | 2 | 2 | 34 | |||
| 35 | Палец | ТО-18А.60.04.003-01 | 2 | 2 | 35 | |||
| 37 | Точка подъема стола | ТО-28А.00.00.017 | 2 | 2 | 37 | |||
| 39 | Штуцер | УДГ1.01.17.018 | 2 | 2 | 39 | |||
| 42 | Болт | М8-6gx35.88.35.0115 | 2 | 2 | 42 | |||
| 45 | Болт | М16-6gx120.88.35.0115 | 6 | 6 | 45 | |||
| 50 | Орех | М8-6H.8.35.0115 | 2 | 2 | 50 | |||
| 53 | Орех | М16-6H.8.35.0115 | 6 | 6 | 53 | |||
| 58 | Шайба | 8.65Г.0115 | 2 | 2 | 58 | |||
| 59 | Шайба | 10.65Г.0115 | 1 | 1 | 59 | |||
| 62 | Шайба | 16.65Г.0115 | 6 | 6 | 62 | |||
| 65 | Манжета | 1.2-65х90-1 | 8 | 8 | 65 | |||
| 68 | Масленка | 1.3.Ц6.хр | 6 | 6 | 68 | |||
| 73 | прокладка | 27М3 | 2 | 2 | 73 | |||
| 81 | Рукав | 2SNNP20х850A80A80 | 4 | 4 | 81 | |||
| 82 | Рукав | 2SNNP20х1250A80A80 | 2 | 2 | 82 | |||
| 86 | Заклёпка потайная | pias3.0х16.0DIN7337 | 4 | 4 | 86 | |||
| 88 | Муфта | РАV1.2019.002 | 1 | 1 | 88 | |||
| 90 | Штекер | РАV1.2019.003 | 1 | 1 | 90 | |||
| 95 | Пробка защитная | SPAV.20002 | 1 | 1 | 95 | |||
| 98 | Колпак защитный | SPAV.20003 | 1 | 1 | 98 |
