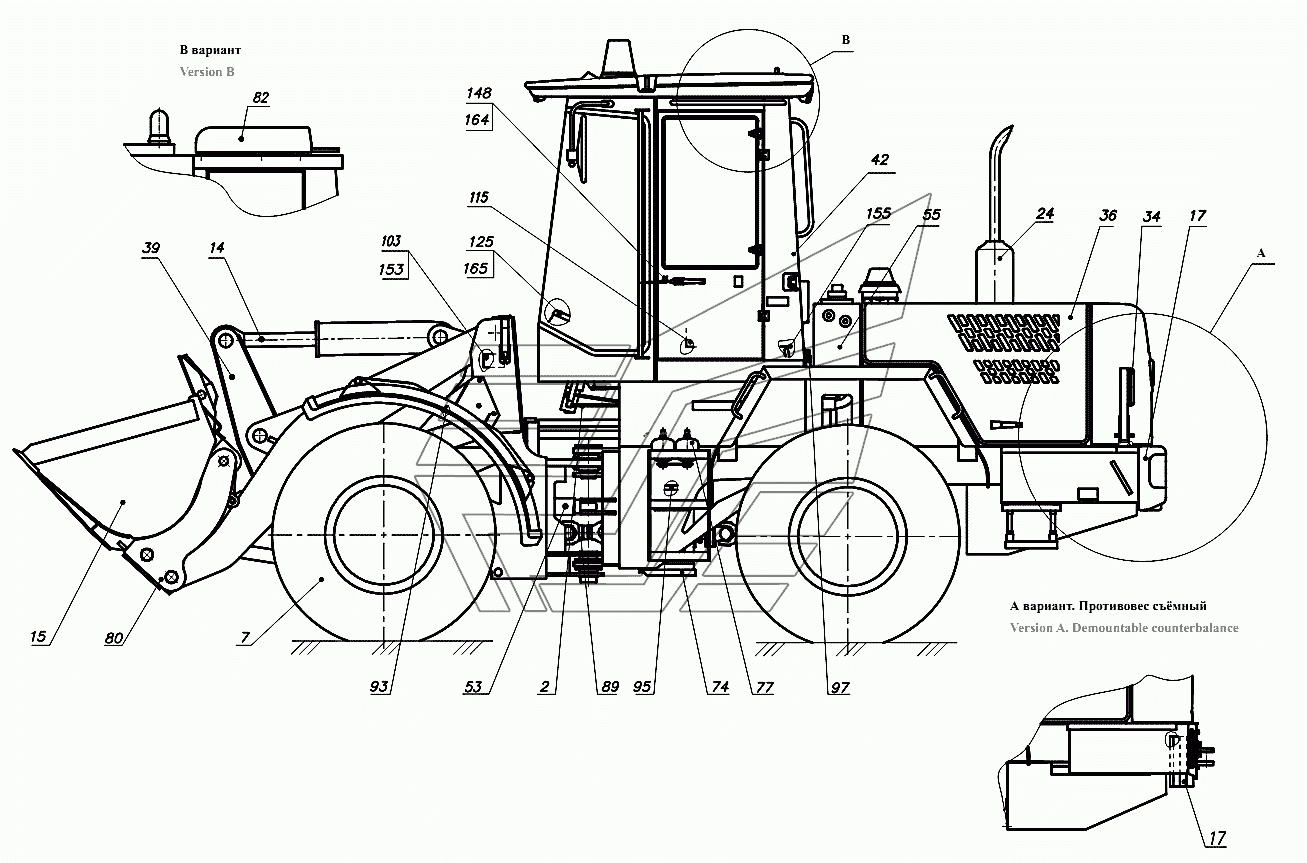

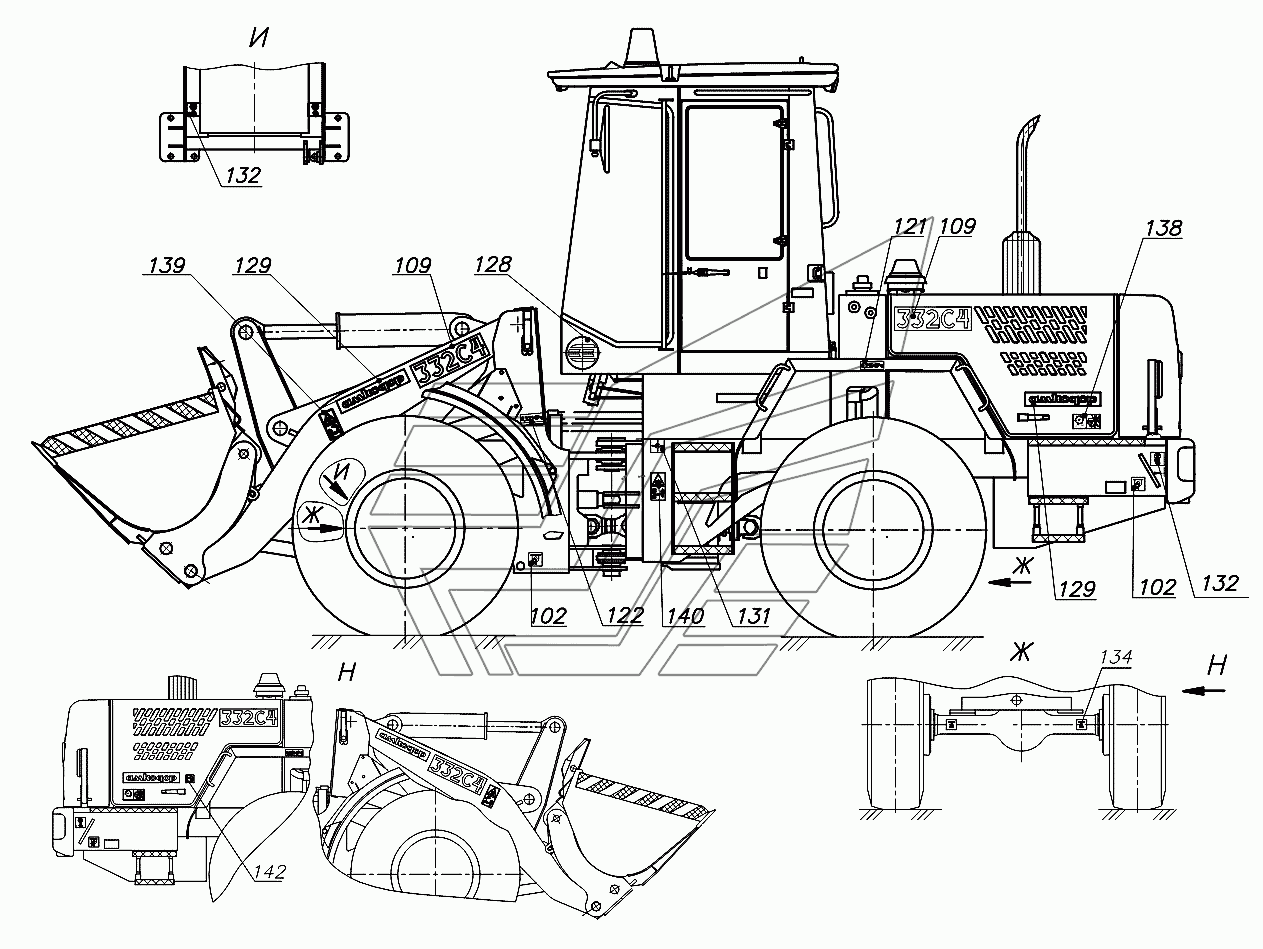

Погрузчик универсальный С- (тропическое исполнение)
100%
Название детали
Ведомость покупных изделий
Заводской номер
332С4.00.00.000ВП
Количество на модель
1
№
Название детали
Упаковка комплекта MES
Заводской номер
ТО-28А.98.00.150
Количество на модель
1
№
Название детали
Размещение и крепление погрузчиков на ж.- д. платформе
Заводской номер
ТО-18Б.2.98.00.000
Количество на модель
1
№
Название детали
Комплект запасных частей, инструмента и принадлежностей
Заводской номер
332В.95.00.000-Б
Количество на модель
1
№
Название детали
Ведомость эксплуатационных документов
Заводской номер
332В.00.00.000ВЭ
Количество на модель
1
№
Название детали
Инструкция водителю- оператору
Заводской номер
342В.00.00.000ИС1
Количество на модель
1
№
Название детали
Сервисная книжка
Заводской номер
342В.00.00.000СК
Количество на модель
1
№
Название детали
Ведомость ЗИП
Заводской номер
332В.00.00.000ЗИ
Количество на модель
1
№
Название детали
Формуляр
Заводской номер
332В.00.00.000ФО
Количество на модель
1
№
Название детали
Руководство по эксплуатации
Заводской номер
Руководство
Количество на модель
1
№
Название детали
Гидромеханические передачи серии У. Руководство по эксплуатации
Заводской номер
У35615-00.000РЭ
Количество на модель
1
№
Название детали
Руководство по эксплуатации
Заводской номер
342В.00.00.000РЭ
Количество на модель
1
№
Название детали
Мосты ведущие серии . Руководство по эксплуатации
Заводской номер
342.05.01.000РЭ
Количество на модель
1
№
Название детали
Программа и методика приемо- сдаточных испытаний
Заводской номер
332С4.00.00.010ПМ
Количество на модель
1
№
Название детали
Обоснование безопасности
Заводской номер
332С4.00.00.000ОБ
Количество на модель
1
№
Название детали
Технические условия
Заводской номер
ТУРБ100135676.046-2004
Количество на модель
1
№
Название детали
Управление
Заводской номер
350.09.00.000-06-В
Количество на модель
1
№
2
Название детали
Установка мостов и колёс
Заводской номер
332В.05.00.000-Т
Количество на модель
1
№
7
Название детали
Гидросистема погрузочного оборудо- вания
Заводской номер
332С.46.00.000-04Т-Б
Количество на модель
1
№
14
Название детали
Ковш
Заводской номер
332С.45.01.000-02
Количество на модель
1
№
15
Название детали
Рама
Заводской номер
332С4.01.00.000Т-Б
Количество на модель
1
№
17
Название детали
установка силовая
Заводской номер
332В.10.00.000Т
Количество на модель
1
№
24
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
342В.11.00.000Т
Количество на модель
1
№
34
Название детали
ОБЛИЦОВКА
Заводской номер
ТО-28А.13.00.000Т-Б
Количество на модель
1
№
36
Название детали
Оборудование погрузочное
Заводской номер
332С4.14.00.000Т-Б
Количество на модель
1
№
39
Название детали
Установка кабины
Заводской номер
ТО-18Б.85.00.000-09Т
Количество на модель
1
№
42
Название детали
Гидросистема рулевого управления
Заводской номер
342В.34.07.000-06Т
Количество на модель
1
№
53
Название детали
Система охлаждения гидробака
Заводской номер
342С4.13.00.000Т
Количество на модель
1
№
55
Название детали
Установка GMP
Заводской номер
332.17.00.000-10Т
Количество на модель
1
№
74
Название детали
Гидросистема тормозов
Заводской номер
342В.10.00.000-01Т
Количество на модель
1
№
77
Название детали
Адаптер
Заводской номер
ТО-18Б.50.00.000Т-Б
Количество на модель
1
№
80
Название детали
система кондиционирования воздуха
Заводской номер
СК5.81.00.000-02Т
Количество на модель
1
№
82
Название детали
Установка карданных валов
Заводской номер
ТО-18Б.3.04.00.000
Количество на модель
1
№
89
Название детали
Башмак
Заводской номер
ТО-18Д.19.00.000
Количество на модель
2
№
93
Название детали
Гидросистема ГМП
Заводской номер
ТО-28А.07.00.000Т
Количество на модель
1
№
95
Название детали
Маркировочная табличка
Заводской номер
332С4.00.00.005
Количество на модель
1
№
103
Название детали
Индекс таблицы C
Заводской номер
332С4.00.00.002
Количество на модель
4
№
109
Название детали
Таблица схем смазки
Заводской номер
352С.00.00.006-01-В
Количество на модель
1
№
115
Название детали
Табличка Давление в шинах МРа
Заводской номер
ТО-18Б.2.00.00.005
Количество на модель
2
№
121
Название детали
Табличка Давление в шинах МРа
Заводской номер
ТО-18Б.2.00.00.008
Количество на модель
2
№
122
Название детали
чехол
Заводской номер
ТО-18Д.00.00.004
Количество на модель
1
№
125
Название детали
Знак ОАО Амкодор
Заводской номер
ТО-28А.00.00.011
Количество на модель
2
№
128
Название детали
Таблица Логотип ОАО "АМКО-ДОР
Заводской номер
352.00.00.003
Количество на модель
4
№
129
Название детали
Знак Центр тяжести
Заводской номер
ТО-28А.00.00.015
Количество на модель
2
№
131
Название детали
Точка подъема стола
Заводской номер
ТО-28А.00.00.017
Количество на модель
4
№
132
Название детали
Знак Место установки домкрата
Заводской номер
ТО-28А.00.00.022
Количество на модель
4
№
134
Название детали
Знак Опасность пореза
Заводской номер
УКТ-01.00.003
Количество на модель
2
№
138
Название детали
Знак Опасность раздавливания
Заводской номер
УКТ-01.00.004
Количество на модель
2
№
139
Название детали
Знак Опасность защемления
Заводской номер
УКТ-01.00.005
Количество на модель
2
№
140
Название детали
Знак Заправочная емкость
Заводской номер
УКТ-02.00.001
Количество на модель
1
№
142
Название детали
Свинцовая пломба
Заводской номер
7х16.5
Количество на модель
6
№
148
Название детали
Заклёпка потайная
Заводской номер
3.0х16.0DIN7337
Количество на модель
4
№
153
Название детали
Проволока
Заводской номер
0.6-О-С
Количество на модель
№
164
Название детали
Проволока
Заводской номер
1.2-С-I
Количество на модель
№
165
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ведомость покупных изделий | 332С4.00.00.000ВП | 1 | 1 | |||||
| Упаковка комплекта MES | ТО-28А.98.00.150 | 1 | 1 | |||||
| Размещение и крепление погрузчиков на ж.- д. платформе | ТО-18Б.2.98.00.000 | 1 | 1 | |||||
| Комплект запасных частей, инструмента и принадлежностей | 332В.95.00.000-Б | 1 | 1 | |||||
| Ведомость эксплуатационных документов | 332В.00.00.000ВЭ | 1 | 1 | |||||
| Инструкция водителю- оператору | 342В.00.00.000ИС1 | 1 | 1 | |||||
| Сервисная книжка | 342В.00.00.000СК | 1 | 1 | |||||
| Ведомость ЗИП | 332В.00.00.000ЗИ | 1 | 1 | |||||
| Формуляр | 332В.00.00.000ФО | 1 | 1 | |||||
| Руководство по эксплуатации | Руководство | 1 | 1 | |||||
| Гидромеханические передачи серии У. Руководство по эксплуатации | У35615-00.000РЭ | 1 | 1 | |||||
| Руководство по эксплуатации | 342В.00.00.000РЭ | 1 | 1 | |||||
| Мосты ведущие серии . Руководство по эксплуатации | 342.05.01.000РЭ | 1 | 1 | |||||
| Программа и методика приемо- сдаточных испытаний | 332С4.00.00.010ПМ | 1 | 1 | |||||
| Обоснование безопасности | 332С4.00.00.000ОБ | 1 | 1 | |||||
| Технические условия | ТУРБ100135676.046-2004 | 1 | 1 | |||||
| 2 | Управление | 350.09.00.000-06-В | 1 | 1 | 2 | |||
| 7 | Установка мостов и колёс | 332В.05.00.000-Т | 1 | 1 | 7 | |||
| 14 | Гидросистема погрузочного оборудо- вания | 332С.46.00.000-04Т-Б | 1 | 1 | 14 | |||
| 15 | Ковш | 332С.45.01.000-02 | 1 | 1 | 15 | |||
| 17 | Рама | 332С4.01.00.000Т-Б | 1 | 1 | 17 | |||
| 24 | установка силовая | 332В.10.00.000Т | 1 | 1 | 24 | |||
| 34 | ЭЛЕКТРОСИСТЕМА | 342В.11.00.000Т | 1 | 1 | 34 | |||
| 36 | ОБЛИЦОВКА | ТО-28А.13.00.000Т-Б | 1 | 1 | 36 | |||
| 39 | Оборудование погрузочное | 332С4.14.00.000Т-Б | 1 | 1 | 39 | |||
| 42 | Установка кабины | ТО-18Б.85.00.000-09Т | 1 | 1 | 42 | |||
| 53 | Гидросистема рулевого управления | 342В.34.07.000-06Т | 1 | 1 | 53 | |||
| 55 | Система охлаждения гидробака | 342С4.13.00.000Т | 1 | 1 | 55 | |||
| 74 | Установка GMP | 332.17.00.000-10Т | 1 | 1 | 74 | |||
| 77 | Гидросистема тормозов | 342В.10.00.000-01Т | 1 | 1 | 77 | |||
| 80 | Адаптер | ТО-18Б.50.00.000Т-Б | 1 | 1 | 80 | |||
| 82 | система кондиционирования воздуха | СК5.81.00.000-02Т | 1 | 1 | 82 | |||
| 89 | Установка карданных валов | ТО-18Б.3.04.00.000 | 1 | 1 | 89 | |||
| 93 | Башмак | ТО-18Д.19.00.000 | 2 | 2 | 93 | |||
| 95 | Гидросистема ГМП | ТО-28А.07.00.000Т | 1 | 1 | 95 | |||
| 103 | Маркировочная табличка | 332С4.00.00.005 | 1 | 1 | 103 | |||
| 109 | Индекс таблицы C | 332С4.00.00.002 | 4 | 4 | 109 | |||
| 115 | Таблица схем смазки | 352С.00.00.006-01-В | 1 | 1 | 115 | |||
| 121 | Табличка Давление в шинах МРа | ТО-18Б.2.00.00.005 | 2 | 2 | 121 | |||
| 122 | Табличка Давление в шинах МРа | ТО-18Б.2.00.00.008 | 2 | 2 | 122 | |||
| 125 | чехол | ТО-18Д.00.00.004 | 1 | 1 | 125 | |||
| 128 | Знак ОАО Амкодор | ТО-28А.00.00.011 | 2 | 2 | 128 | |||
| 129 | Таблица Логотип ОАО "АМКО-ДОР | 352.00.00.003 | 4 | 4 | 129 | |||
| 131 | Знак Центр тяжести | ТО-28А.00.00.015 | 2 | 2 | 131 | |||
| 132 | Точка подъема стола | ТО-28А.00.00.017 | 4 | 4 | 132 | |||
| 134 | Знак Место установки домкрата | ТО-28А.00.00.022 | 4 | 4 | 134 | |||
| 138 | Знак Опасность пореза | УКТ-01.00.003 | 2 | 2 | 138 | |||
| 139 | Знак Опасность раздавливания | УКТ-01.00.004 | 2 | 2 | 139 | |||
| 140 | Знак Опасность защемления | УКТ-01.00.005 | 2 | 2 | 140 | |||
| 142 | Знак Заправочная емкость | УКТ-02.00.001 | 1 | 1 | 142 | |||
| 148 | Свинцовая пломба | 7х16.5 | 6 | 6 | 148 | |||
| 153 | Заклёпка потайная | 3.0х16.0DIN7337 | 4 | 4 | 153 | |||
| 164 | Проволока | 0.6-О-С | 164 | |||||
| 165 | Проволока | 1.2-С-I | 165 |
