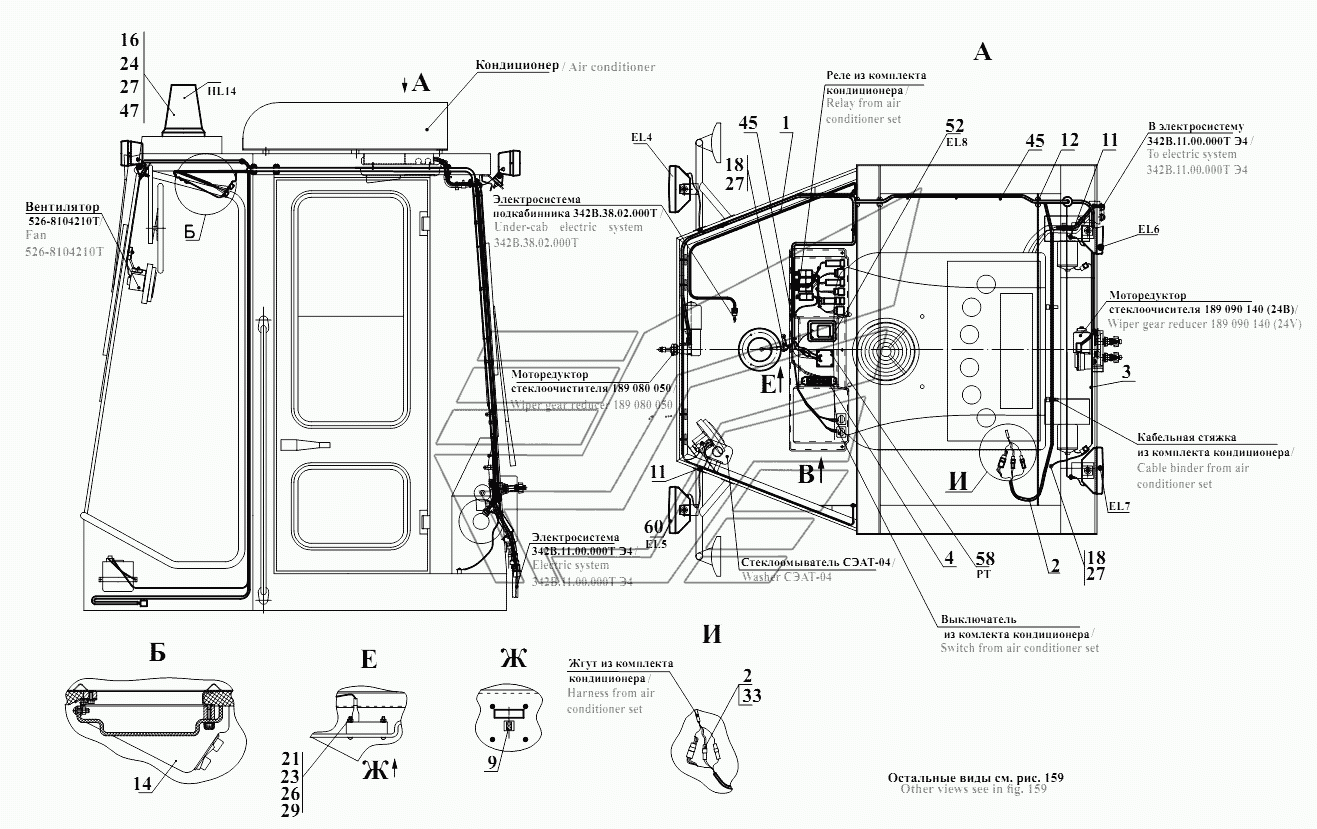

Электросистема кабины В.Т
100%
Название детали
Панель
Заводской номер
У7810.7-9.01.00.016-01-Б
Количество на модель
1
№
Название детали
Жгут
Заводской номер
342В.38.01.100Т
Количество на модель
1
№
1
Название детали
Жгут
Заводской номер
342В.38.01.200Т
Количество на модель
1
№
2
Название детали
Жгут
Заводской номер
342В.38.01.300Т
Количество на модель
1
№
3
Название детали
Провод
Заводской номер
ТО-28А.91.11.400-01
Количество на модель
1
№
4
Название детали
Таблица
Заводской номер
342В.38.01.001Т
Количество на модель
1
№
7
Название детали
Панель
Заводской номер
2661.78.42.204
Количество на модель
1
№
8
Название детали
Таблица
Заводской номер
МПУ-1.10.75.008
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
У22-2.37-50-002-01
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
6
№
11
Название детали
Втулка
Заводской номер
У22-2.37-50.003-01
Количество на модель
4
№
12
Название детали
Панель
Заводской номер
У7810.7-9.01.42.003-01-Г
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М6-6gx20.88.35.0115
Количество на модель
3
№
16
Название детали
Винт
Заводской номер
В.М6-6gx12.46.0115
Количество на модель
3
№
18
Название детали
Винт
Заводской номер
В.М6-6gx20.46.0115
Количество на модель
6
№
19
Название детали
Винт
Заводской номер
В.М4-6gx30.46.0115
Количество на модель
4
№
21
Название детали
Гайка
Заводской номер
М4-6H.8.35.0115
Количество на модель
4
№
23
Название детали
Орех
Заводской номер
М6-6H.8.35.0115
Количество на модель
9
№
24
Название детали
Шайба
Заводской номер
4.65Г.0115
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
10
№
27
Название детали
Шайба
Заводской номер
С.4.02.Ст3.0115
Количество на модель
4
№
29
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
6
№
30
Название детали
Штырь
Заводской номер
103612
Количество на модель
2
№
32
Название детали
Колодка штыревая ОСТ 37.003.032-88
Заводской номер
502602
Количество на модель
1
№
33
Название детали
Блок предохранителей БП-2
Заводской номер
БП-2
Количество на модель
1
№
36
Название детали
Выключатель
Заводской номер
3842.3710-10.00М
Количество на модель
1
№
38
Название детали
Выключатель
Заводской номер
3812.3710-02.13
Количество на модель
1
№
40
Название детали
Выключатель
Заводской номер
3812.3710-02.80
Количество на модель
1
№
41
Название детали
Выключатель
Заводской номер
3812.3710-11.18
Количество на модель
1
№
43
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223200x4.5
Количество на модель
60
№
45
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
47
Название детали
Переключатель клавишный
Заводской номер
0974-01.04
Количество на модель
1
№
48
Название детали
Переключатель
Заводской номер
П147M-04.11
Количество на модель
1
№
49
Название детали
Переключатель
Заводской номер
Ш47М-09.09
Количество на модель
1
№
50
Название детали
Лампа
Заводской номер
11.371402
Количество на модель
1
№
52
Название детали
Рамка выключателей
Заводской номер
5336-3710015
Количество на модель
2
№
54
Название детали
Реле
Заводской номер
753.3777-40
Количество на модель
3
№
56
Название детали
Счётчик времени наработки
Заводской номер
УФЦИ.403445.001
Количество на модель
1
№
58
Название детали
Работающая фара
Заводской номер
ФараEL7,EL8
Количество на модель
4
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Панель | У7810.7-9.01.00.016-01-Б | 1 | 1 | |||||
| 1 | Жгут | 342В.38.01.100Т | 1 | 1 | 1 | |||
| 2 | Жгут | 342В.38.01.200Т | 1 | 1 | 2 | |||
| 3 | Жгут | 342В.38.01.300Т | 1 | 1 | 3 | |||
| 4 | Провод | ТО-28А.91.11.400-01 | 1 | 1 | 4 | |||
| 7 | Таблица | 342В.38.01.001Т | 1 | 1 | 7 | |||
| 8 | Панель | 2661.78.42.204 | 1 | 1 | 8 | |||
| 9 | Таблица | МПУ-1.10.75.008 | 1 | 1 | 9 | |||
| 10 | Втулка | У22-2.37-50-002-01 | 1 | 1 | 10 | |||
| 11 | Втулка | У22-2.37-50.002 | 6 | 6 | 11 | |||
| 12 | Втулка | У22-2.37-50.003-01 | 4 | 4 | 12 | |||
| 14 | Панель | У7810.7-9.01.42.003-01-Г | 1 | 1 | 14 | |||
| 16 | Болт | М6-6gx20.88.35.0115 | 3 | 3 | 16 | |||
| 18 | Винт | В.М6-6gx12.46.0115 | 3 | 3 | 18 | |||
| 19 | Винт | В.М6-6gx20.46.0115 | 6 | 6 | 19 | |||
| 21 | Винт | В.М4-6gx30.46.0115 | 4 | 4 | 21 | |||
| 23 | Гайка | М4-6H.8.35.0115 | 4 | 4 | 23 | |||
| 24 | Орех | М6-6H.8.35.0115 | 9 | 9 | 24 | |||
| 26 | Шайба | 4.65Г.0115 | 4 | 4 | 26 | |||
| 27 | Шайба | 6.65Г.0115 | 10 | 10 | 27 | |||
| 29 | Шайба | С.4.02.Ст3.0115 | 4 | 4 | 29 | |||
| 30 | Шайба | С.6.02.Ст3.0115 | 6 | 6 | 30 | |||
| 32 | Штырь | 103612 | 2 | 2 | 32 | |||
| 33 | Колодка штыревая ОСТ 37.003.032-88 | 502602 | 1 | 1 | 33 | |||
| 36 | Блок предохранителей БП-2 | БП-2 | 1 | 1 | 36 | |||
| 38 | Выключатель | 3842.3710-10.00М | 1 | 1 | 38 | |||
| 40 | Выключатель | 3812.3710-02.13 | 1 | 1 | 40 | |||
| 41 | Выключатель | 3812.3710-02.80 | 1 | 1 | 41 | |||
| 43 | Выключатель | 3812.3710-11.18 | 1 | 1 | 43 | |||
| 45 | Кабельная стяжка | SEL.3.223200x4.5 | 60 | 60 | 45 | |||
| 47 | Маяк сигнальный | МС-2-24-0 | 1 | 1 | 47 | |||
| 48 | Переключатель клавишный | 0974-01.04 | 1 | 1 | 48 | |||
| 49 | Переключатель | П147M-04.11 | 1 | 1 | 49 | |||
| 50 | Переключатель | Ш47М-09.09 | 1 | 1 | 50 | |||
| 52 | Лампа | 11.371402 | 1 | 1 | 52 | |||
| 54 | Рамка выключателей | 5336-3710015 | 2 | 2 | 54 | |||
| 56 | Реле | 753.3777-40 | 3 | 3 | 56 | |||
| 58 | Счётчик времени наработки | УФЦИ.403445.001 | 1 | 1 | 58 | |||
| 60 | Работающая фара | ФараEL7,EL8 | 4 | 4 | 60 |
