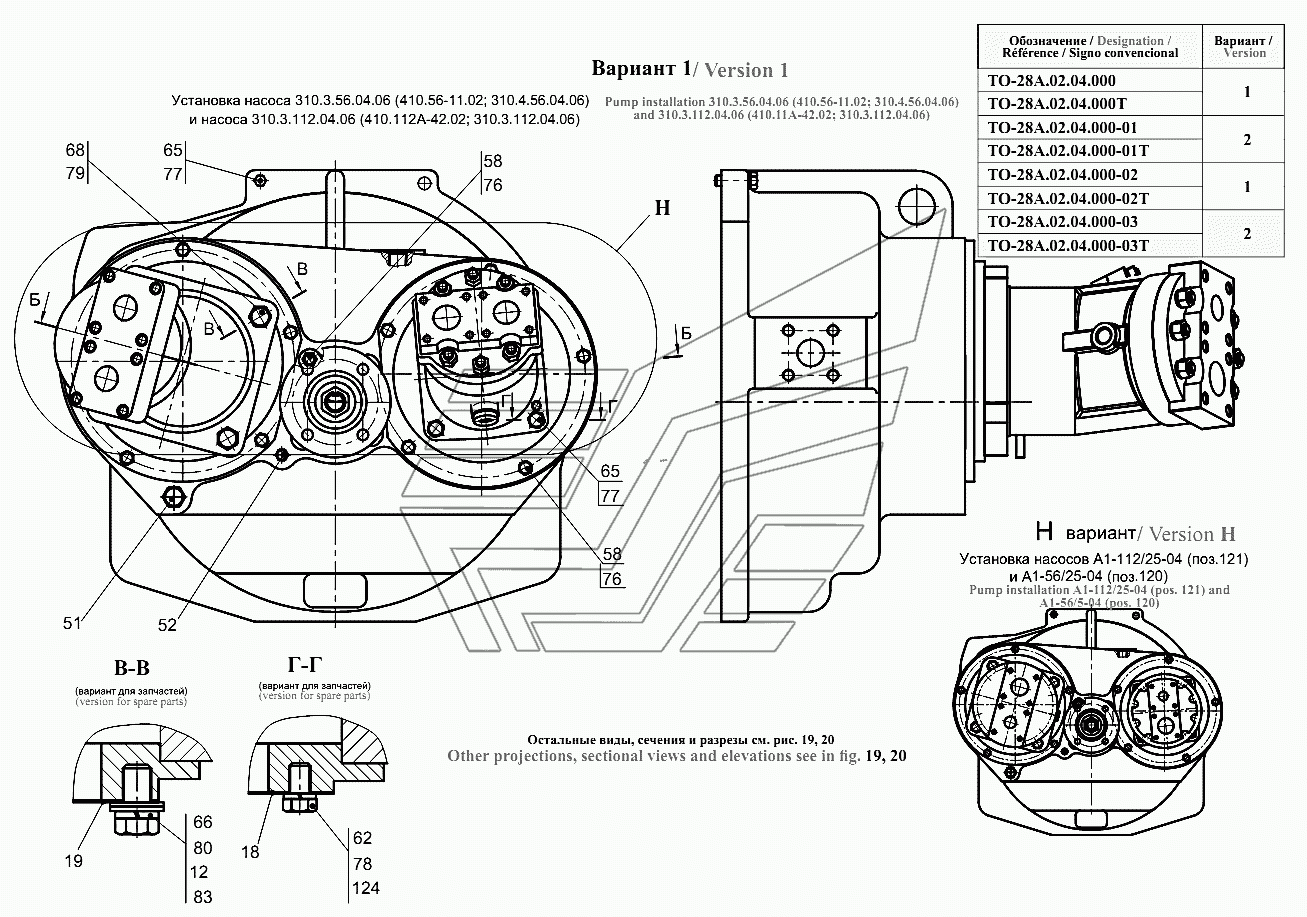

Карданный редуктор A.
100%
Название детали
Корпус
Заводской номер
ТО-28А.02.04.100
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
ТО-28А.02.04.100-01
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
527.0101.008
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
ТО-28А.02.04.028
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
ТО-18.02.04.904
Количество на модель
2
№
12
Название детали
Стопорная шайба
Заводской номер
ТО-18.02.04.906
Количество на модель
2
№
14
Название детали
Крышка
Заводской номер
ТО-28.02.05.005
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
ТО-28.02.05.006
Количество на модель
1
№
19
Название детали
Проставка
Заводской номер
ТО-28A.02.04001
Количество на модель
1
№
23
Название детали
Крышка
Заводской номер
ТО-28А.02.04.003
Количество на модель
1
№
25
Название детали
Шестерня
Заводской номер
ТО-28А.02.04.004
Количество на модель
1
№
26
Название детали
Шестерня
Заводской номер
ТО-28А.02.04.015
Количество на модель
1
№
26
Название детали
Шестерня
Заводской номер
ТО-28А.02.04.005
Количество на модель
1
№
27
Название детали
Шестерня
Заводской номер
ТО-28А.02.04.006
Количество на модель
1
№
28
Название детали
Проставка
Заводской номер
ТО-28А.02.04.011-01
Количество на модель
1
№
33
Название детали
Проставка
Заводской номер
ТО-28А.02.04.016
Количество на модель
1
№
33
Название детали
корпус
Заводской номер
ТО-28A.02.04.012-01
Количество на модель
1
№
34
Название детали
корпус
Заводской номер
ТО-28A.02.04.012
Количество на модель
1
№
34
Название детали
Планка
Заводской номер
TО-28A.02.04.017
Количество на модель
3
№
40
Название детали
Шайба
Заводской номер
TО-28A.02.04.021
Количество на модель
1
№
43
Название детали
ВАЛ
Заводской номер
ТО-28A.02.04.022-Б
Количество на модель
1
№
44
Название детали
Фланец
Заводской номер
TО-28A.02.04.023-Б
Количество на модель
1
№
45
Название детали
Шестерня
Заводской номер
ТО-28A.02.04.024
Количество на модель
1
№
46
Название детали
Втулка
Заводской номер
ТО-28A.02.04.025
Количество на модель
1
№
47
Название детали
Орех
Заводской номер
ТО-28A.02.04.027
Количество на модель
1
№
48
Название детали
Заглушка
Заводской номер
УДГ1.09.03.001
Количество на модель
1
№
51
Название детали
Заглушка
Заводской номер
УДГ1.09.03.006
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
М10-6gх25.88.35.0115
Количество на модель
18
№
58
Название детали
Болт
Заводской номер
М10-6gх35.88.35.0115
Количество на модель
6
№
60
Название детали
Болт
Заводской номер
М12-6дх20.88.35.0115
Количество на модель
4
№
62
Название детали
Болт
Заводской номер
М12-6gх30.88.35.0115
Количество на модель
2
№
63
Название детали
Болт
Заводской номер
М12-6gх35.88.35.0115
Количество на модель
3
№
64
Название детали
Болт
Заводской номер
М12-6gх40.88.35.0115
Количество на модель
5
№
65
Название детали
Болт
Заводской номер
М16-6gх30.88.35.0115
Количество на модель
4
№
66
Название детали
Болт
Заводской номер
М16-6gх45.88.35.0115
Количество на модель
4
№
68
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
13
№
76
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
5
№
77
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
79
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
1
№
82
Название детали
Шайба
Заводской номер
С.16.02.СтЗ.0115
Количество на модель
8
№
83
Название детали
Штифт
Заводской номер
10x22
Количество на модель
1
№
88
Название детали
Манжета
Заводской номер
1.2-50x70-1
Количество на модель
1
№
93
Название детали
Манжета
Заводской номер
1.2-55x75-1
Количество на модель
1
№
94
Название детали
Подшипник
Заводской номер
308А
Количество на модель
1
№
97
Название детали
Подшипник
Заводской номер
310
Количество на модель
1
№
100
Название детали
Насос
Заводской номер
310.3.56.04.06.Т1
Количество на модель
1
№
115
Название детали
Гидронасос
Заводской номер
310.3.56.04.06
Количество на модель
1
№
115
Название детали
Насос
Заводской номер
310.4.56.04.06
Количество на модель
1
№
116
Название детали
Насос
Заводской номер
310.4.56.04.06.Т1
Количество на модель
1
№
116
Название детали
Гидронасос
Заводской номер
310.3.112.04.06
Количество на модель
1
№
117
Название детали
Насос
Заводской номер
310.3.112.04.06.Т1
Количество на модель
1
№
117
Название детали
Насос
Заводской номер
310.4.112.04.06
Количество на модель
1
№
118
Название детали
Насос
Заводской номер
310.4.112.04.06.Т1
Количество на модель
1
№
118
Название детали
Насос
Заводской номер
410.56-11.02Т1
Количество на модель
1
№
119
Название детали
Насос
Заводской номер
410.56-11.02У1
Количество на модель
1
№
119
Название детали
Насос
Заводской номер
410.112А-42.02.У1
Количество на модель
1
№
120
Название детали
Насос
Заводской номер
410.112А-42.02.Т1
Количество на модель
1
№
120
Название детали
Насос
Заводской номер
А1-56/25.04
Количество на модель
1
№
121
Название детали
Насос
Заводской номер
А1-56/25.44
Количество на модель
1
№
121
Название детали
Насос
Заводской номер
А1-112/25.04
Количество на модель
1
№
122
Название детали
Насос
Заводской номер
А1-112/25.44
Количество на модель
1
№
122
Название детали
Проволока
Заводской номер
1.2-С-I
Количество на модель
1
№
124
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | ТО-28А.02.04.100 | 1 | 1 | 1 | |||
| 1 | Корпус | ТО-28А.02.04.100-01 | 1 | 1 | 1 | |||
| 9 | Крышка | 527.0101.008 | 1 | 1 | 9 | |||
| 10 | Крышка | ТО-28А.02.04.028 | 1 | 1 | 10 | |||
| 12 | Шайба | ТО-18.02.04.904 | 2 | 2 | 12 | |||
| 14 | Стопорная шайба | ТО-18.02.04.906 | 2 | 2 | 14 | |||
| 18 | Крышка | ТО-28.02.05.005 | 1 | 1 | 18 | |||
| 19 | Крышка | ТО-28.02.05.006 | 1 | 1 | 19 | |||
| 23 | Проставка | ТО-28A.02.04001 | 1 | 1 | 23 | |||
| 25 | Крышка | ТО-28А.02.04.003 | 1 | 1 | 25 | |||
| 26 | Шестерня | ТО-28А.02.04.004 | 1 | 1 | 26 | |||
| 26 | Шестерня | ТО-28А.02.04.015 | 1 | 1 | 26 | |||
| 27 | Шестерня | ТО-28А.02.04.005 | 1 | 1 | 27 | |||
| 28 | Шестерня | ТО-28А.02.04.006 | 1 | 1 | 28 | |||
| 33 | Проставка | ТО-28А.02.04.011-01 | 1 | 1 | 33 | |||
| 33 | Проставка | ТО-28А.02.04.016 | 1 | 1 | 33 | |||
| 34 | корпус | ТО-28A.02.04.012-01 | 1 | 1 | 34 | |||
| 34 | корпус | ТО-28A.02.04.012 | 1 | 1 | 34 | |||
| 40 | Планка | TО-28A.02.04.017 | 3 | 3 | 40 | |||
| 43 | Шайба | TО-28A.02.04.021 | 1 | 1 | 43 | |||
| 44 | ВАЛ | ТО-28A.02.04.022-Б | 1 | 1 | 44 | |||
| 45 | Фланец | TО-28A.02.04.023-Б | 1 | 1 | 45 | |||
| 46 | Шестерня | ТО-28A.02.04.024 | 1 | 1 | 46 | |||
| 47 | Втулка | ТО-28A.02.04.025 | 1 | 1 | 47 | |||
| 48 | Орех | ТО-28A.02.04.027 | 1 | 1 | 48 | |||
| 51 | Заглушка | УДГ1.09.03.001 | 1 | 1 | 51 | |||
| 52 | Заглушка | УДГ1.09.03.006 | 1 | 1 | 52 | |||
| 58 | Болт | М10-6gх25.88.35.0115 | 18 | 18 | 58 | |||
| 60 | Болт | М10-6gх35.88.35.0115 | 6 | 6 | 60 | |||
| 62 | Болт | М12-6дх20.88.35.0115 | 4 | 4 | 62 | |||
| 63 | Болт | М12-6gх30.88.35.0115 | 2 | 2 | 63 | |||
| 64 | Болт | М12-6gх35.88.35.0115 | 3 | 3 | 64 | |||
| 65 | Болт | М12-6gх40.88.35.0115 | 5 | 5 | 65 | |||
| 66 | Болт | М16-6gх30.88.35.0115 | 4 | 4 | 66 | |||
| 68 | Болт | М16-6gх45.88.35.0115 | 4 | 4 | 68 | |||
| 76 | Шайба | 10.65Г.0115 | 13 | 13 | 76 | |||
| 77 | Шайба | 12.65Г.0115 | 5 | 5 | 77 | |||
| 79 | Шайба | 16.65Г.0115 | 4 | 4 | 79 | |||
| 82 | Шайба | С.10.02.Ст3.0115 | 1 | 1 | 82 | |||
| 83 | Шайба | С.16.02.СтЗ.0115 | 8 | 8 | 83 | |||
| 88 | Штифт | 10x22 | 1 | 1 | 88 | |||
| 93 | Манжета | 1.2-50x70-1 | 1 | 1 | 93 | |||
| 94 | Манжета | 1.2-55x75-1 | 1 | 1 | 94 | |||
| 97 | Подшипник | 308А | 1 | 1 | 97 | |||
| 100 | Подшипник | 310 | 1 | 1 | 100 | |||
| 115 | Насос | 310.3.56.04.06.Т1 | 1 | 1 | 115 | |||
| 115 | Гидронасос | 310.3.56.04.06 | 1 | 1 | 115 | |||
| 116 | Насос | 310.4.56.04.06 | 1 | 1 | 116 | |||
| 116 | Насос | 310.4.56.04.06.Т1 | 1 | 1 | 116 | |||
| 117 | Гидронасос | 310.3.112.04.06 | 1 | 1 | 117 | |||
| 117 | Насос | 310.3.112.04.06.Т1 | 1 | 1 | 117 | |||
| 118 | Насос | 310.4.112.04.06 | 1 | 1 | 118 | |||
| 118 | Насос | 310.4.112.04.06.Т1 | 1 | 1 | 118 | |||
| 119 | Насос | 410.56-11.02Т1 | 1 | 1 | 119 | |||
| 119 | Насос | 410.56-11.02У1 | 1 | 1 | 119 | |||
| 120 | Насос | 410.112А-42.02.У1 | 1 | 1 | 120 | |||
| 120 | Насос | 410.112А-42.02.Т1 | 1 | 1 | 120 | |||
| 121 | Насос | А1-56/25.04 | 1 | 1 | 121 | |||
| 121 | Насос | А1-56/25.44 | 1 | 1 | 121 | |||
| 122 | Насос | А1-112/25.04 | 1 | 1 | 122 | |||
| 122 | Насос | А1-112/25.44 | 1 | 1 | 122 | |||
| 124 | Проволока | 1.2-С-I | 1 | 1 | 124 |
