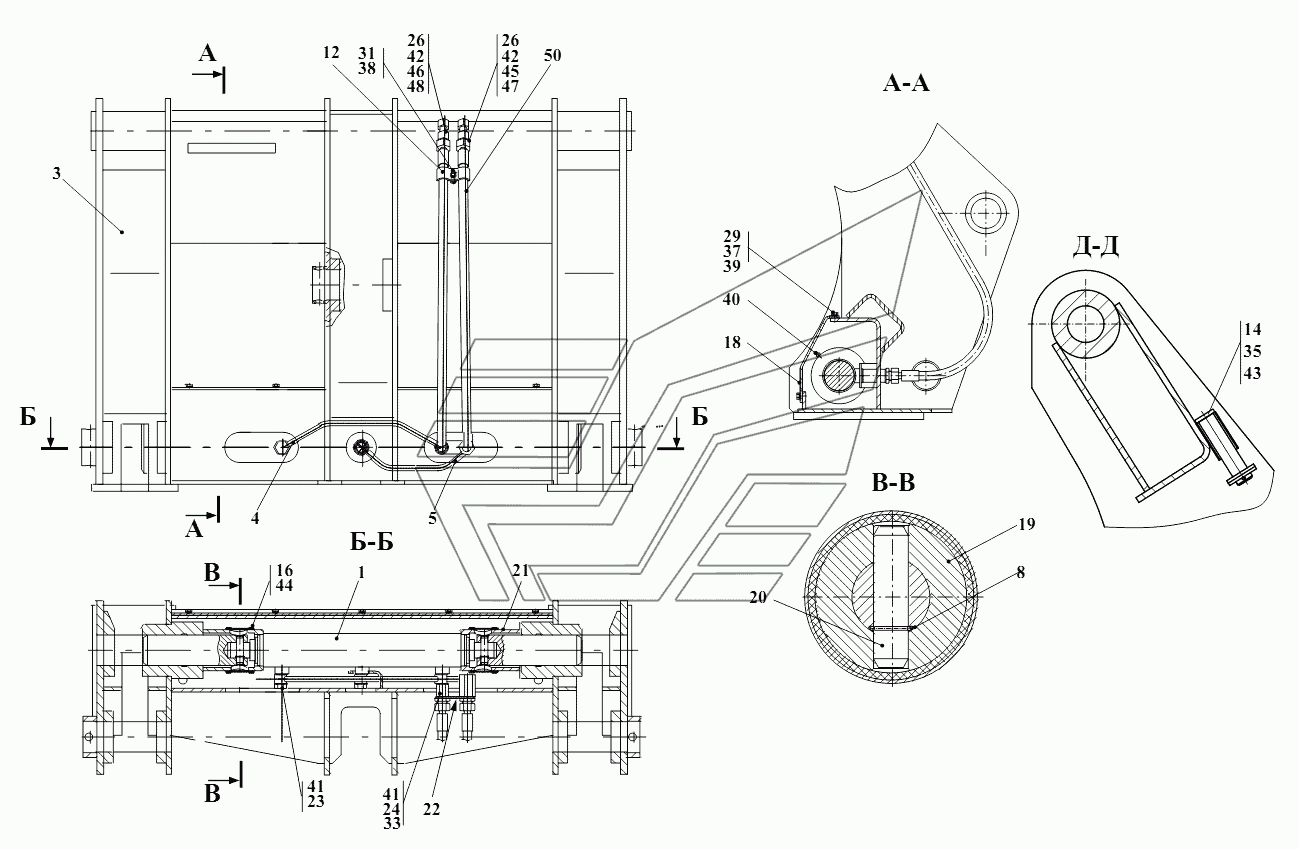

Адаптер TO-B
100%
Название детали
Гидроцилиндр
Заводской номер
208А.45.05.600
Количество на модель
1
№
1
Название детали
Гидроцилиндр
Заводской номер
208А.45.05.600-01Т
Количество на модель
1
№
1
Название детали
Рамка
Заводской номер
ТО-18Б.50.01.000-Б
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
ТО-28.50.02.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
ТО-28.50.03.000
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
208А-46.02.011
Количество на модель
2
№
8
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
1
№
12
Название детали
Вот
Заводской номер
ТО-18Б.21.00.002
Количество на модель
1
№
14
Название детали
Тарелка
Заводской номер
ТО-18Б.50.00.001
Количество на модель
2
№
16
Название детали
Крышка
Заводской номер
ТО-28.50.00.001
Количество на модель
1
№
18
Название детали
Палец
Заводской номер
ТО-28.50.00.002
Количество на модель
2
№
19
Название детали
Вот
Заводской номер
ТО-28.50.00.003
Количество на модель
2
№
20
Название детали
Втулка
Заводской номер
ТО-28.50.00.004
Количество на модель
2
№
21
Название детали
Тарелка
Заводской номер
ТО-28.50.00.005
Количество на модель
1
№
22
Название детали
Зажимной болт
Заводской номер
ТО-28.50.00.006
Количество на модель
2
№
23
Название детали
Штуцер
Заводской номер
ТО-28.50.00.008
Количество на модель
1
№
24
Название детали
Штуцер
Заводской номер
УДГ1.01.17.019
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
10
№
29
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
1
№
31
Название детали
Контргайка
Заводской номер
М22
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
С.24.02.Ст3.0115
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
10
№
37
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
10
№
39
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
2
№
40
Название детали
прокладка
Заводской номер
16М3
Количество на модель
6
№
41
Название детали
прокладка
Заводской номер
G3/4М3
Количество на модель
2
№
42
Название детали
Шплинт
Заводской номер
4x32.019
Количество на модель
2
№
43
Название детали
Зажим
Заводской номер
80-100/12-С7W2
Количество на модель
4
№
44
Название детали
Муфта
Заводской номер
PAV1.2019.002
Количество на модель
1
№
45
Название детали
Штекер
Заводской номер
PAV1.2019.003
Количество на модель
1
№
46
Название детали
Пробка защитная
Заводской номер
SPAV.20002
Количество на модель
1
№
47
Название детали
Колпак защитный
Заводской номер
SPAV.20003
Количество на модель
1
№
48
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-1050-DKL-DKL
Количество на модель
2
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | 208А.45.05.600 | 1 | 1 | 1 | |||
| 1 | Гидроцилиндр | 208А.45.05.600-01Т | 1 | 1 | 1 | |||
| 3 | Рамка | ТО-18Б.50.01.000-Б | 1 | 1 | 3 | |||
| 4 | Трубопровод | ТО-28.50.02.000 | 1 | 1 | 4 | |||
| 5 | Трубопровод | ТО-28.50.03.000 | 1 | 1 | 5 | |||
| 8 | КОЛЬЦО | 208А-46.02.011 | 2 | 2 | 8 | |||
| 12 | Скоба | ТО-18.06.00.025 | 1 | 1 | 12 | |||
| 14 | Вот | ТО-18Б.21.00.002 | 1 | 1 | 14 | |||
| 16 | Тарелка | ТО-18Б.50.00.001 | 2 | 2 | 16 | |||
| 18 | Крышка | ТО-28.50.00.001 | 1 | 1 | 18 | |||
| 19 | Палец | ТО-28.50.00.002 | 2 | 2 | 19 | |||
| 20 | Вот | ТО-28.50.00.003 | 2 | 2 | 20 | |||
| 21 | Втулка | ТО-28.50.00.004 | 2 | 2 | 21 | |||
| 22 | Тарелка | ТО-28.50.00.005 | 1 | 1 | 22 | |||
| 23 | Зажимной болт | ТО-28.50.00.006 | 2 | 2 | 23 | |||
| 24 | Штуцер | ТО-28.50.00.008 | 1 | 1 | 24 | |||
| 26 | Штуцер | УДГ1.01.17.019 | 2 | 2 | 26 | |||
| 29 | Болт | М8-6gx16.88.35.0115 | 10 | 10 | 29 | |||
| 31 | Орех | М10-6H.8.35.0115 | 1 | 1 | 31 | |||
| 33 | Контргайка | М22 | 2 | 2 | 33 | |||
| 35 | Шайба | С.24.02.Ст3.0115 | 2 | 2 | 35 | |||
| 37 | Шайба | 8.65Г.0115 | 10 | 10 | 37 | |||
| 38 | Шайба | 10.65Г.0115 | 1 | 1 | 38 | |||
| 39 | Шайба | С.8.02.Ст3.0115 | 10 | 10 | 39 | |||
| 40 | Масленка | 1.3.Ц6.хр | 2 | 2 | 40 | |||
| 41 | прокладка | 16М3 | 6 | 6 | 41 | |||
| 42 | прокладка | G3/4М3 | 2 | 2 | 42 | |||
| 43 | Шплинт | 4x32.019 | 2 | 2 | 43 | |||
| 44 | Зажим | 80-100/12-С7W2 | 4 | 4 | 44 | |||
| 45 | Муфта | PAV1.2019.002 | 1 | 1 | 45 | |||
| 46 | Штекер | PAV1.2019.003 | 1 | 1 | 46 | |||
| 47 | Пробка защитная | SPAV.20002 | 1 | 1 | 47 | |||
| 48 | Колпак защитный | SPAV.20003 | 1 | 1 | 48 | |||
| 50 | Рукав высокого давления | 2SN-13-27.5-1050-DKL-DKL | 2 | 2 | 50 |
