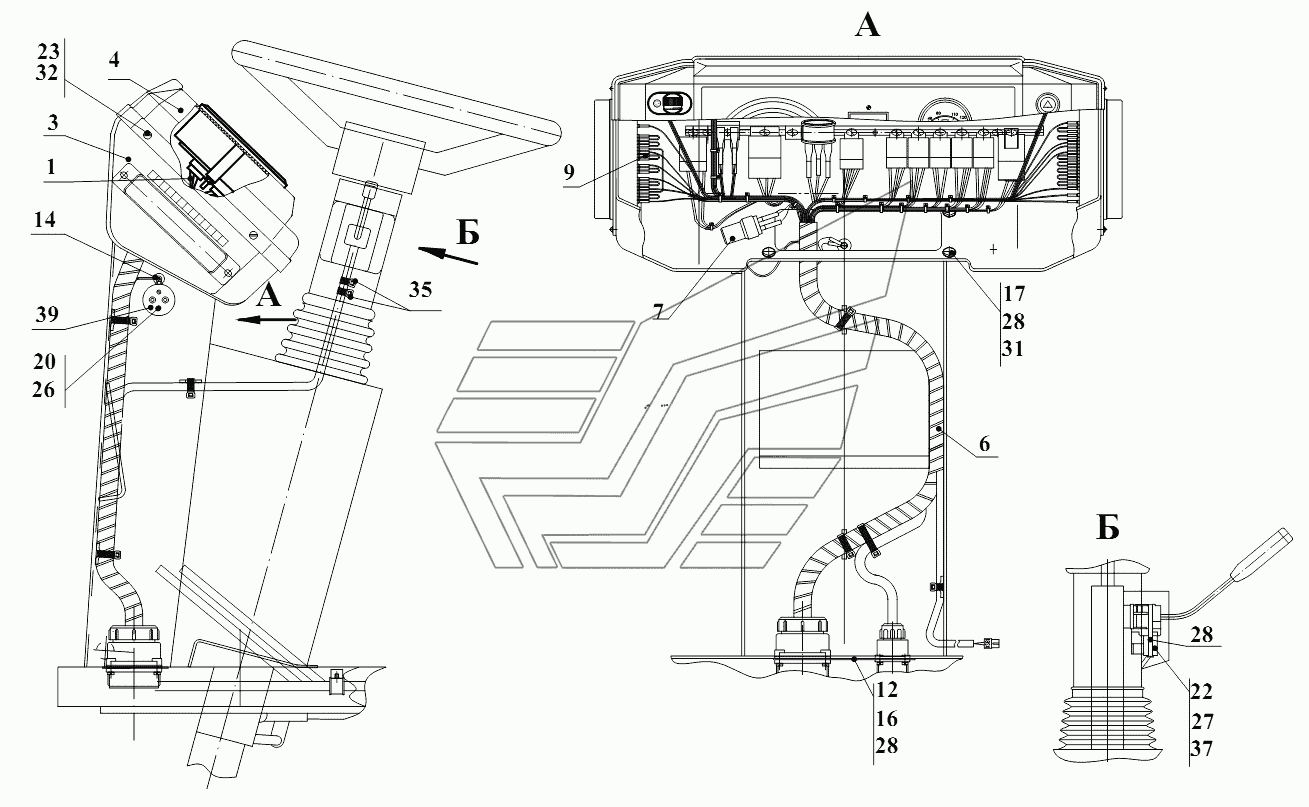

Электросистема подкабинника В.Т
100%
Название детали
Переходной жгут
Заводской номер
332С4.78.91.600-Б
Количество на модель
1
№
1
Название детали
Панель нижняя
Заводской номер
342В.38.02.100Т
Количество на модель
1
№
3
Название детали
Панель верхняя
Заводской номер
342В.38.02.200Т
Количество на модель
1
№
4
Название детали
Жгут
Заводской номер
342В.38.02.400Т
Количество на модель
1
№
6
Название детали
Резистор
Заводской номер
361.78.91.200-01
Количество на модель
1
№
7
Название детали
Провод
Заводской номер
У7810.7-9.02.43.600-01
Количество на модель
14
№
9
Название детали
Тарелка
Заводской номер
332С4.78.91.001
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М6-6gx12.88.35.0115
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М6-6gx20.88.35.0115
Количество на модель
4
№
17
Название детали
Винт
Заводской номер
В.М3-6gx25.46.0115
Количество на модель
2
№
20
Название детали
Винт
Заводской номер
В.М5-6gx10.46.0115
Количество на модель
2
№
22
Название детали
Винт
Заводской номер
В.М5-6gx16.46.0115
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
3.65Г.0115
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
2
№
27
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
6
№
28
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
4
№
31
Название детали
Шайба
Заводской номер
С.5.02.Ст3.0115
Количество на модель
4
№
32
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223200х4.5
Количество на модель
14
№
35
Название детали
Переключатель подрулевой
Заводской номер
3912.3769
Количество на модель
1
№
37
Название детали
Розетка
Заводской номер
РНЦ10-002Т2
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходной жгут | 332С4.78.91.600-Б | 1 | 1 | 1 | |||
| 3 | Панель нижняя | 342В.38.02.100Т | 1 | 1 | 3 | |||
| 4 | Панель верхняя | 342В.38.02.200Т | 1 | 1 | 4 | |||
| 6 | Жгут | 342В.38.02.400Т | 1 | 1 | 6 | |||
| 7 | Резистор | 361.78.91.200-01 | 1 | 1 | 7 | |||
| 9 | Провод | У7810.7-9.02.43.600-01 | 14 | 14 | 9 | |||
| 12 | Тарелка | 332С4.78.91.001 | 1 | 1 | 12 | |||
| 14 | Втулка | У22-2.37-50.002 | 1 | 1 | 14 | |||
| 16 | Болт | М6-6gx12.88.35.0115 | 2 | 2 | 16 | |||
| 17 | Болт | М6-6gx20.88.35.0115 | 4 | 4 | 17 | |||
| 20 | Винт | В.М3-6gx25.46.0115 | 2 | 2 | 20 | |||
| 22 | Винт | В.М5-6gx10.46.0115 | 2 | 2 | 22 | |||
| 23 | Винт | В.М5-6gx16.46.0115 | 4 | 4 | 23 | |||
| 26 | Шайба | 3.65Г.0115 | 2 | 2 | 26 | |||
| 27 | Шайба | 5.65Г.0115 | 2 | 2 | 27 | |||
| 28 | Шайба | 6.65Г.0115 | 6 | 6 | 28 | |||
| 31 | Шайба | С.6.02.Ст3.0115 | 4 | 4 | 31 | |||
| 32 | Шайба | С.5.02.Ст3.0115 | 4 | 4 | 32 | |||
| 35 | Кабельная стяжка | SEL.3.223200х4.5 | 14 | 14 | 35 | |||
| 37 | Переключатель подрулевой | 3912.3769 | 1 | 1 | 37 | |||
| 39 | Розетка | РНЦ10-002Т2 | 1 | 1 | 39 |
