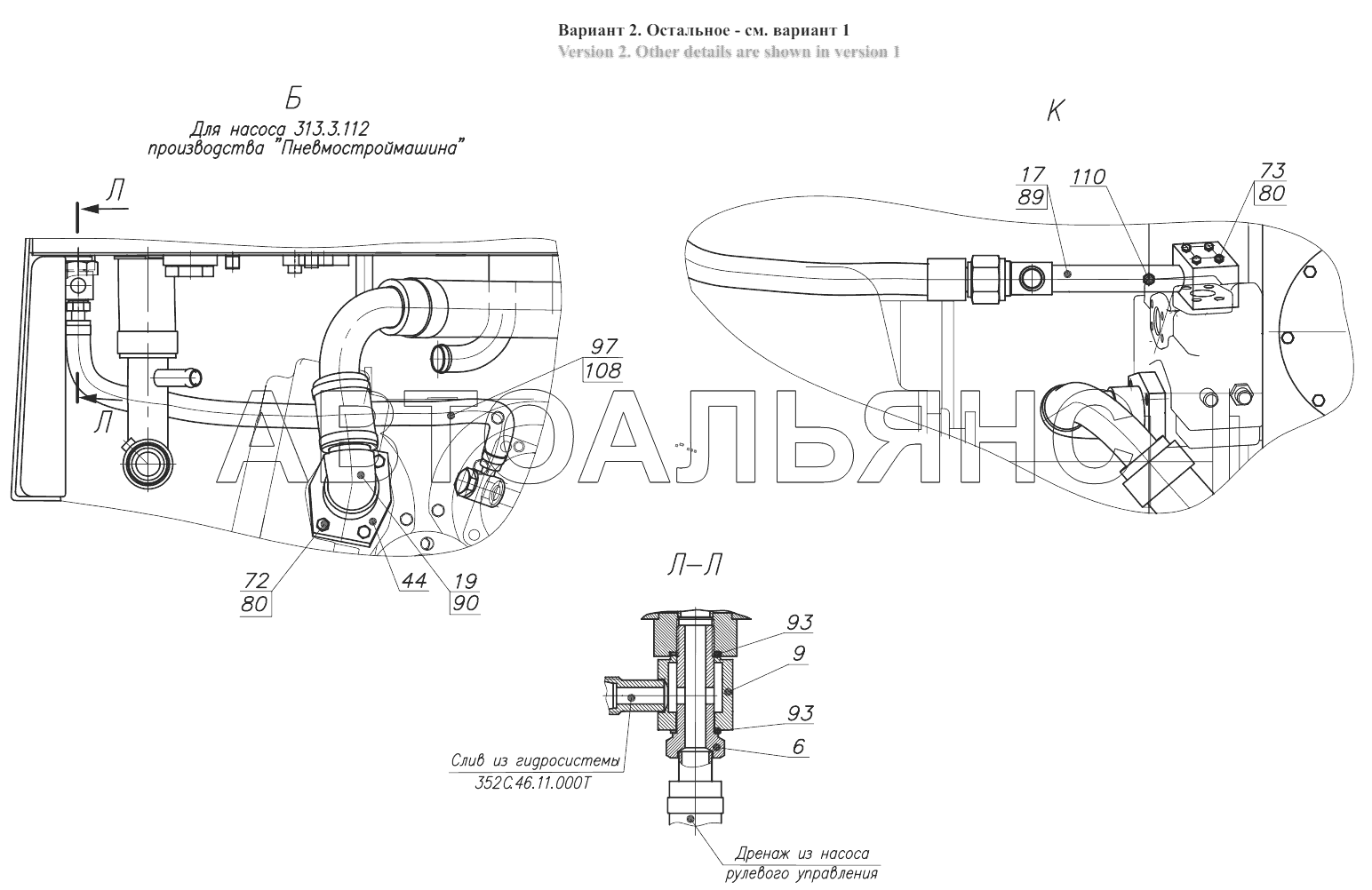

Гидросистема погрузочного оборудования 342С.46.00.000-В;Hydraulic system of loading equipment 342С.46.00.000-В
100%
Название детали
Колодка
Заводской номер
332С.36.05.000
Количество на модель
8
№
1
Название детали
Колодка
Заводской номер
332С.36.05.000Т
Количество на модель
8
№
1
Название детали
Колодка
Заводской номер
332С.36.06.000
Количество на модель
4
№
2
Название детали
Колодка
Заводской номер
332С.36.06.000Т
Количество на модель
4
№
2
Название детали
Трубопровод
Заводской номер
332С.46.06.000
Количество на модель
1
№
4
Название детали
Управление гидрораспределителем
Заводской номер
352С.46.11.000Т
Количество на модель
1
№
5
Название детали
Управление гидрораспределителем
Заводской номер
332С.46.09.000Т
Количество на модель
1
№
5
Название детали
Управление гидрораспределителем
Заводской номер
332С.46.09.000
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
333В.46.15.030
Количество на модель
1
№
6
Название детали
Коллектор
Заводской номер
342В.46.00.050
Количество на модель
1
№
7
Название детали
Угольник поворотный
Заводской номер
342РЛ.06.10.000
Количество на модель
1
№
8
Название детали
Угольник поворотный
Заводской номер
333В.46.15.040
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
342С.36.03.000-Б
Количество на модель
2
№
10
Название детали
Трубопровод
Заводской номер
342С.46.04.000
Количество на модель
2
№
11
Название детали
Фланец всасывающий
Заводской номер
352.46.00.090-02-Б
Количество на модель
1
№
14
Название детали
Фланец фильтра
Заводской номер
352.46.00.170-01
Количество на модель
1
№
16
Название детали
Фланец фильтра
Заводской номер
352.46.00.170-02
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
352.46.00.180
Количество на модель
1
№
17
Название детали
Гидробак
Заводской номер
352.46.15.000-01Т
Количество на модель
1
№
18
Название детали
Гидробак
Заводской номер
352.46.15.000Т
Количество на модель
1
№
18
Название детали
Гидробак
Заводской номер
352.46.15.000
Количество на модель
1
№
18
Название детали
Фланец всасывающий
Заводской номер
352С.46.00.150
Количество на модель
1
№
19
Название детали
Гидрораспределитель четырехсекционный с гидроуправлением
Заводской номер
РГС 25Г.4-03.00.000
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
ТО-18Б.2.06.03.000
Количество на модель
1
№
24
Название детали
Трубопровод
Заводской номер
ТО-18Б.2.06.03.000Т
Количество на модель
1
№
24
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.140
Количество на модель
1
№
26
Название детали
Колодка
Заводской номер
ТО-28А.07.02.000Т
Количество на модель
6
№
28
Название детали
Колодка
Заводской номер
ТО-28А.07.02.000
Количество на модель
6
№
28
Название детали
Трубопровод
Заводской номер
ТО-28А.76.19.000-Б
Количество на модель
1
№
31
Название детали
Цилиндр стреловой
Заводской номер
ТО-28А.76.25.000
Количество на модель
2
№
33
Название детали
Цилиндр стреловой
Заводской номер
ТО-28А.76.25.000-01Т
Количество на модель
2
№
33
Название детали
Цилиндр ковшовый
Заводской номер
ТО-28А.76.26.000
Количество на модель
1
№
34
Название детали
Цилиндр ковшовый
Заводской номер
ТО-28А.76.26.000-01Т
Количество на модель
1
№
34
Название детали
Трубопровод
Заводской номер
ТО-28А.76.32.000-Б
Количество на модель
1
№
36
Название детали
Фланец
Заводской номер
ТО-28А.76.34.000
Количество на модель
1
№
38
Название детали
Прижим
Заводской номер
330СЕ.46.15.001
Количество на модель
1
№
41
Название детали
Швеллер
Заводской номер
342В.46.00.004-01
Количество на модель
1
№
43
Название детали
Фланец
Заводской номер
352.47.00.001
Количество на модель
1
№
44
Название детали
Труба
Заводской номер
352С.46.00.011
Количество на модель
1
№
45
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
2
№
49
Название детали
Швеллер
Заводской номер
ТО-18Б.71.01.703-02
Количество на модель
1
№
51
Название детали
Зажимной болт
Заводской номер
ТО-28.26.00.005
Количество на модель
2
№
53
Название детали
Труба
Заводской номер
ТО-28А.06.00.003
Количество на модель
1
№
54
Название детали
Штуцер
Заводской номер
УДГ1.13.00.005
Количество на модель
1
№
55
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
8
№
56
Название детали
Болт
Заводской номер
М10-6gx35.88.35.0115
Количество на модель
44
№
57
Название детали
Болт
Заводской номер
М10-6gx45.88.35.0115
Количество на модель
2
№
59
Название детали
Болт
Заводской номер
М10-6gx50.88.35.0115
Количество на модель
8
№
60
Название детали
Болт
Заводской номер
М10-6gx55.88.35.0115
Количество на модель
6
№
61
Название детали
Болт
Заводской номер
М10-6gx90.88.35.0115
Количество на модель
4
№
64
Название детали
Болт
Заводской номер
М10-6gx100.88.35.0115
Количество на модель
4
№
66
Название детали
Болт
Заводской номер
М12-6gx25.88.35.0115
Количество на модель
15
№
69
Название детали
Болт
Заводской номер
М12-6gx35.88.35.0115
Количество на модель
4
№
71
Название детали
Болт
Заводской номер
М12-6gx40.88.35.0115
Количество на модель
4
№
72
Название детали
Болт
Заводской номер
М12-6gx55.88.35.0115
Количество на модель
4
№
73
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
10
№
75
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
2
№
76
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
78
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
68
№
79
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
23
№
80
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
2
№
82
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
13
№
83
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
1
№
86
Название детали
КОЛЬЦО
Заводской номер
38.7x3.5NBR70
Количество на модель
1
№
86
Название детали
Кольцо
Заводской номер
195-200-36-2-2
Количество на модель
1
№
88
Название детали
О-Кольцо
Заводской номер
191x3.5NBR70
Количество на модель
1
№
88
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
1
№
89
Название детали
КОЛЬЦО
Заводской номер
068-076-46-2-2
Количество на модель
1
№
90
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
2
№
91
Название детали
КОЛЬЦО
Заводской номер
50.16x5.33NBR90
Количество на модель
2
№
91
Название детали
прокладка
Заводской номер
18 М3
Количество на модель
5
№
93
Название детали
Рукав
Заводской номер
16x25-1,6
Количество на модель
1
№
97
Название детали
Рукав
Заводской номер
48x62-1,47
Количество на модель
1
№
102
Название детали
Зажим
Заводской номер
TORRO 16-27/9-C7W2
Количество на модель
4
№
108
Название детали
Зажим
Заводской номер
TORRO 50-70/9-C7W2
Количество на модель
10
№
109
Название детали
Клапан контроля давления
Заводской номер
620.01.202.30
Количество на модель
1
№
110
Название детали
Кольцо уплотнительное
Заводской номер
USIT9825
Количество на модель
2
№
111
Название детали
Кольцо уплотнительное
Заводской номер
USIT9827
Количество на модель
2
№
112
Название детали
Лента спиральная
Заводской номер
А 50x43,2x30
Количество на модель
3
№
113
Название детали
Муфта
Заводской номер
ISO A DN13 1/2''
Количество на модель
1
№
114
Название детали
Муфта
Заводской номер
ISO A DN20 3/4''
Количество на модель
1
№
115
Название детали
Пластмассовый колпачок для штекера
Заводской номер
DN13 №101.5413AA
Количество на модель
1
№
119
Название детали
Пластмассовый колпачок для штекера
Заводской номер
DN20 №101.5414AA
Количество на модель
1
№
120
Название детали
Пластмассовая крышка для муфты
Заводской номер
DN13 №101.5313AA
Количество на модель
1
№
121
Название детали
Пластмассовая крышка для муфты
Заводской номер
DN20 №101.5314AA
Количество на модель
1
№
122
Название детали
Полуфланец
Заводской номер
NP25 серия 3000
Количество на модель
20
№
124
Название детали
Полуфланец
Заводской номер
AFS 303
Количество на модель
20
№
125
Название детали
Распределитель четырехсекционный
Заводской номер
RGG250/4 RGG250-00000 ТУ
Количество на модель
1
№
126
Название детали
Распределитель четырехсекционный
Заводской номер
RGG250/4 T RGG250-00000 ТУ
Количество на модель
1
№
126
Название детали
Распределитель четырехсекционный
Заводской номер
RGG250/4 AF T RGG250-00000 ТУ
Количество на модель
1
№
126
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-32-6,3-2300-DKS(М52х2)- SFL90(32х25)
Количество на модель
1
№
129
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-20-21,5-1050-DKL-DKL
Количество на модель
4
№
131
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-20-21,5-1250-DKL- SFL45(§44.5)
Количество на модель
2
№
132
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-20-21,5-1400-DKL- SFL45(20х25)
Количество на модель
4
№
134
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-K-25-20-800-DKS-SFL90
Количество на модель
2
№
136
Название детали
Рукав высокого давления
Заводской номер
РВД 4SP-25-28-2800-DKS(M42x2)- DKS(M42x2)
Количество на модель
1
№
137
Название детали
Фильтр
Заводской номер
MSZ403DCXABA
Количество на модель
1
№
139
Название детали
Штекер
Заводской номер
ISO A DN13 1/2'' BSP №101.11113AD
Количество на модель
1
№
141
Название детали
Штекер
Заводской номер
ISO A DN20 3/4'' BSP №101.11114AE
Количество на модель
1
№
142
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колодка | 332С.36.05.000 | 8 | 8 | 1 | |||
| 1 | Колодка | 332С.36.05.000Т | 8 | 8 | 1 | |||
| 2 | Колодка | 332С.36.06.000 | 4 | 4 | 2 | |||
| 2 | Колодка | 332С.36.06.000Т | 4 | 4 | 2 | |||
| 4 | Трубопровод | 332С.46.06.000 | 1 | 1 | 4 | |||
| 5 | Управление гидрораспределителем | 352С.46.11.000Т | 1 | 1 | 5 | |||
| 5 | Управление гидрораспределителем | 332С.46.09.000Т | 1 | 1 | 5 | |||
| 5 | Управление гидрораспределителем | 332С.46.09.000 | 1 | 1 | 5 | |||
| 6 | Болт | 333В.46.15.030 | 1 | 1 | 6 | |||
| 7 | Коллектор | 342В.46.00.050 | 1 | 1 | 7 | |||
| 8 | Угольник поворотный | 342РЛ.06.10.000 | 1 | 1 | 8 | |||
| 9 | Угольник поворотный | 333В.46.15.040 | 1 | 1 | 9 | |||
| 10 | Трубопровод | 342С.36.03.000-Б | 2 | 2 | 10 | |||
| 11 | Трубопровод | 342С.46.04.000 | 2 | 2 | 11 | |||
| 14 | Фланец всасывающий | 352.46.00.090-02-Б | 1 | 1 | 14 | |||
| 16 | Фланец фильтра | 352.46.00.170-01 | 1 | 1 | 16 | |||
| 16 | Фланец фильтра | 352.46.00.170-02 | 1 | 1 | 16 | |||
| 17 | Трубопровод | 352.46.00.180 | 1 | 1 | 17 | |||
| 18 | Гидробак | 352.46.15.000-01Т | 1 | 1 | 18 | |||
| 18 | Гидробак | 352.46.15.000Т | 1 | 1 | 18 | |||
| 18 | Гидробак | 352.46.15.000 | 1 | 1 | 18 | |||
| 19 | Фланец всасывающий | 352С.46.00.150 | 1 | 1 | 19 | |||
| 21 | Гидрораспределитель четырехсекционный с гидроуправлением | РГС 25Г.4-03.00.000 | 1 | 1 | 21 | |||
| 24 | Трубопровод | ТО-18Б.2.06.03.000 | 1 | 1 | 24 | |||
| 24 | Трубопровод | ТО-18Б.2.06.03.000Т | 1 | 1 | 24 | |||
| 26 | Угольник поворотный | ТО-28.26.00.140 | 1 | 1 | 26 | |||
| 28 | Колодка | ТО-28А.07.02.000Т | 6 | 6 | 28 | |||
| 28 | Колодка | ТО-28А.07.02.000 | 6 | 6 | 28 | |||
| 31 | Трубопровод | ТО-28А.76.19.000-Б | 1 | 1 | 31 | |||
| 33 | Цилиндр стреловой | ТО-28А.76.25.000 | 2 | 2 | 33 | |||
| 33 | Цилиндр стреловой | ТО-28А.76.25.000-01Т | 2 | 2 | 33 | |||
| 34 | Цилиндр ковшовый | ТО-28А.76.26.000 | 1 | 1 | 34 | |||
| 34 | Цилиндр ковшовый | ТО-28А.76.26.000-01Т | 1 | 1 | 34 | |||
| 36 | Трубопровод | ТО-28А.76.32.000-Б | 1 | 1 | 36 | |||
| 38 | Фланец | ТО-28А.76.34.000 | 1 | 1 | 38 | |||
| 41 | Прижим | 330СЕ.46.15.001 | 1 | 1 | 41 | |||
| 43 | Швеллер | 342В.46.00.004-01 | 1 | 1 | 43 | |||
| 44 | Фланец | 352.47.00.001 | 1 | 1 | 44 | |||
| 45 | Труба | 352С.46.00.011 | 1 | 1 | 45 | |||
| 49 | Скоба | ТО-18.06.00.025 | 2 | 2 | 49 | |||
| 51 | Швеллер | ТО-18Б.71.01.703-02 | 1 | 1 | 51 | |||
| 53 | Зажимной болт | ТО-28.26.00.005 | 2 | 2 | 53 | |||
| 54 | Труба | ТО-28А.06.00.003 | 1 | 1 | 54 | |||
| 55 | Штуцер | УДГ1.13.00.005 | 1 | 1 | 55 | |||
| 56 | Болт | М8-6gx25.88.35.0115 | 8 | 8 | 56 | |||
| 57 | Болт | М10-6gx35.88.35.0115 | 44 | 44 | 57 | |||
| 59 | Болт | М10-6gx45.88.35.0115 | 2 | 2 | 59 | |||
| 60 | Болт | М10-6gx50.88.35.0115 | 8 | 8 | 60 | |||
| 61 | Болт | М10-6gx55.88.35.0115 | 6 | 6 | 61 | |||
| 64 | Болт | М10-6gx90.88.35.0115 | 4 | 4 | 64 | |||
| 66 | Болт | М10-6gx100.88.35.0115 | 4 | 4 | 66 | |||
| 69 | Болт | М12-6gx25.88.35.0115 | 15 | 15 | 69 | |||
| 71 | Болт | М12-6gx35.88.35.0115 | 4 | 4 | 71 | |||
| 72 | Болт | М12-6gx40.88.35.0115 | 4 | 4 | 72 | |||
| 73 | Болт | М12-6gx55.88.35.0115 | 4 | 4 | 73 | |||
| 75 | Орех | М10-6H.8.35.0115 | 10 | 10 | 75 | |||
| 76 | Орех | М12-6H.8.35.0115 | 2 | 2 | 76 | |||
| 78 | Шайба | 8.65Г.0115 | 8 | 8 | 78 | |||
| 79 | Шайба | 10.65Г.0115 | 68 | 68 | 79 | |||
| 80 | Шайба | 12.65Г.0115 | 23 | 23 | 80 | |||
| 82 | Шайба | С.10.02.Ст3.0115 | 2 | 2 | 82 | |||
| 83 | Шайба | С.12.02.Ст3.0115 | 13 | 13 | 83 | |||
| 86 | КОЛЬЦО | 039-045-36-2-2 | 1 | 1 | 86 | |||
| 86 | КОЛЬЦО | 38.7x3.5NBR70 | 1 | 1 | 86 | |||
| 88 | Кольцо | 195-200-36-2-2 | 1 | 1 | 88 | |||
| 88 | О-Кольцо | 191x3.5NBR70 | 1 | 1 | 88 | |||
| 89 | КОЛЬЦО | 032-040-46-2-2 | 1 | 1 | 89 | |||
| 90 | КОЛЬЦО | 068-076-46-2-2 | 1 | 1 | 90 | |||
| 91 | КОЛЬЦО | 050-060-58-2-2 | 2 | 2 | 91 | |||
| 91 | КОЛЬЦО | 50.16x5.33NBR90 | 2 | 2 | 91 | |||
| 93 | прокладка | 18 М3 | 5 | 5 | 93 | |||
| 97 | Рукав | 16x25-1,6 | 1 | 1 | 97 | |||
| 102 | Рукав | 48x62-1,47 | 1 | 1 | 102 | |||
| 108 | Зажим | TORRO 16-27/9-C7W2 | 4 | 4 | 108 | |||
| 109 | Зажим | TORRO 50-70/9-C7W2 | 10 | 10 | 109 | |||
| 110 | Клапан контроля давления | 620.01.202.30 | 1 | 1 | 110 | |||
| 111 | Кольцо уплотнительное | USIT9825 | 2 | 2 | 111 | |||
| 112 | Кольцо уплотнительное | USIT9827 | 2 | 2 | 112 | |||
| 113 | Лента спиральная | А 50x43,2x30 | 3 | 3 | 113 | |||
| 114 | Муфта | ISO A DN13 1/2'' | 1 | 1 | 114 | |||
| 115 | Муфта | ISO A DN20 3/4'' | 1 | 1 | 115 | |||
| 119 | Пластмассовый колпачок для штекера | DN13 №101.5413AA | 1 | 1 | 119 | |||
| 120 | Пластмассовый колпачок для штекера | DN20 №101.5414AA | 1 | 1 | 120 | |||
| 121 | Пластмассовая крышка для муфты | DN13 №101.5313AA | 1 | 1 | 121 | |||
| 122 | Пластмассовая крышка для муфты | DN20 №101.5314AA | 1 | 1 | 122 | |||
| 124 | Полуфланец | NP25 серия 3000 | 20 | 20 | 124 | |||
| 125 | Полуфланец | AFS 303 | 20 | 20 | 125 | |||
| 126 | Распределитель четырехсекционный | RGG250/4 RGG250-00000 ТУ | 1 | 1 | 126 | |||
| 126 | Распределитель четырехсекционный | RGG250/4 T RGG250-00000 ТУ | 1 | 1 | 126 | |||
| 126 | Распределитель четырехсекционный | RGG250/4 AF T RGG250-00000 ТУ | 1 | 1 | 126 | |||
| 129 | Рукав высокого давления | РВД 1SN-32-6,3-2300-DKS(М52х2)- SFL90(32х25) | 1 | 1 | 129 | |||
| 131 | Рукав высокого давления | РВД 2SN-20-21,5-1050-DKL-DKL | 4 | 4 | 131 | |||
| 132 | Рукав высокого давления | РВД 2SN-20-21,5-1250-DKL- SFL45(§44.5) | 2 | 2 | 132 | |||
| 134 | Рукав высокого давления | РВД 2SN-20-21,5-1400-DKL- SFL45(20х25) | 4 | 4 | 134 | |||
| 136 | Рукав высокого давления | РВД 2SN-K-25-20-800-DKS-SFL90 | 2 | 2 | 136 | |||
| 137 | Рукав высокого давления | РВД 4SP-25-28-2800-DKS(M42x2)- DKS(M42x2) | 1 | 1 | 137 | |||
| 139 | Фильтр | MSZ403DCXABA | 1 | 1 | 139 | |||
| 141 | Штекер | ISO A DN13 1/2'' BSP №101.11113AD | 1 | 1 | 141 | |||
| 142 | Штекер | ISO A DN20 3/4'' BSP №101.11114AE | 1 | 1 | 142 |
