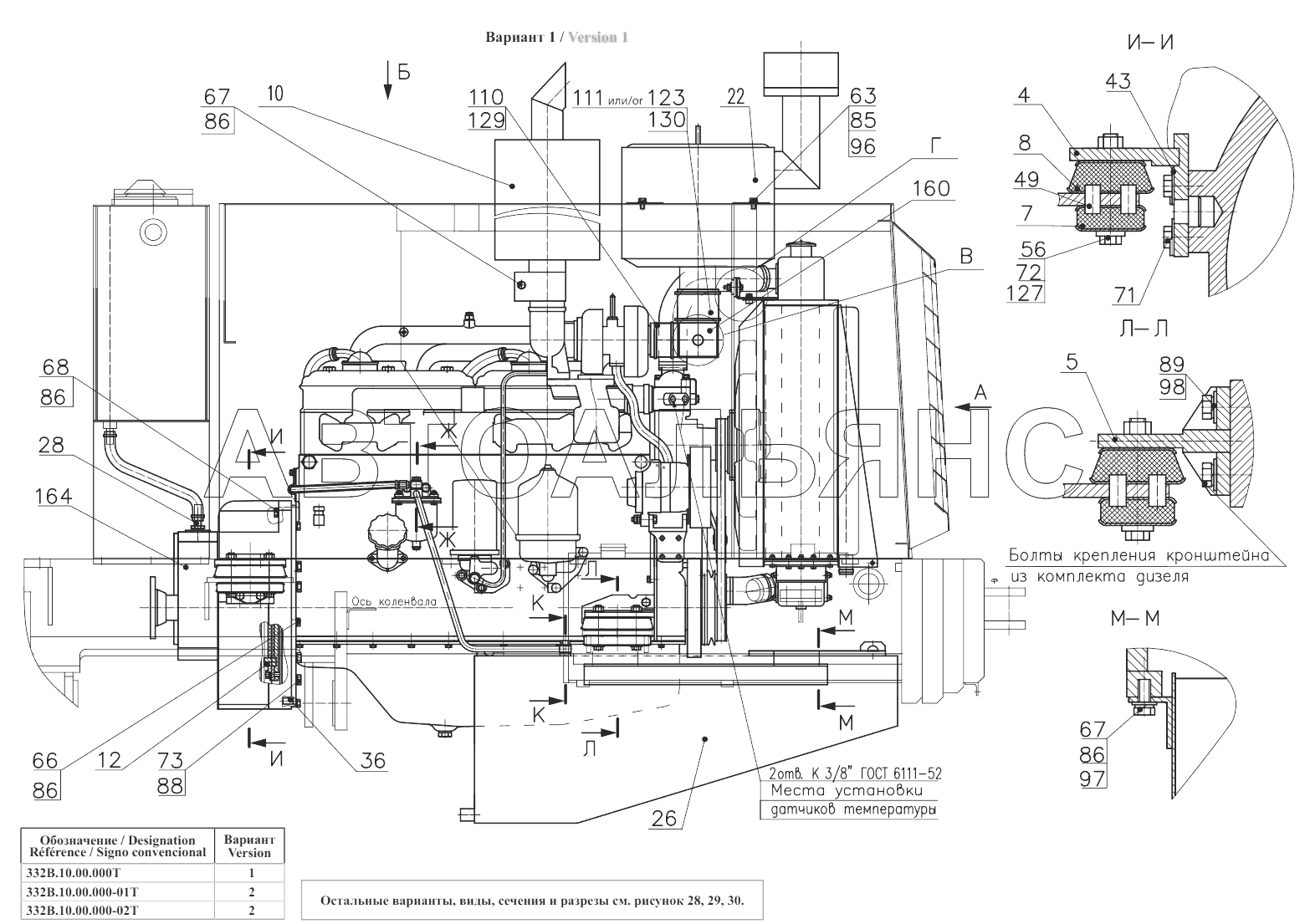

Установка силовая 332В.10.00.000Т;Power plant 332В.10.00.000Т
100%
Название детали
Топливопровод
Заводской номер
332В.10.11.000
Количество на модель
1
№
2
Название детали
Топливопровод
Заводской номер
332В.10.12.000-01
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
ТО-28А.02.00.100
Количество на модель
2
№
4
Название детали
Кронштейн
Заводской номер
ТО-28А.02.00.200
Количество на модель
2
№
5
Название детали
Нижний амортизатор
Заводской номер
ТО-28А.02.00.400
Количество на модель
4
№
7
Название детали
Амортизатор верхний
Заводской номер
ТО-28А.02.00.500
Количество на модель
4
№
8
Название детали
Глушитель
Заводской номер
ТО-28А.02.00.800
Количество на модель
1
№
10
Название детали
Установка демпфера
Заводской номер
ТО-28А.02.00.900-В
Количество на модель
1
№
12
Название детали
Установка радиаторов
Заводской номер
ТО-28А.02.14.000Т
Количество на модель
1
№
20
Название детали
Воздухоочиститель
Заводской номер
ТО-28А.02.16.000-01
Количество на модель
1
№
22
Название детали
Бак топливный
Заводской номер
ТО-28А.02.19.000
Количество на модель
1
№
26
Название детали
Система наполнения ПЗУ
Заводской номер
350.02.05.000
Количество на модель
1
№
28
Название детали
Штифт
Заводской номер
Д-565.3110-21
Количество на модель
2
№
36
Название детали
Планка
Заводской номер
ТМ-3.10.05.001
Количество на модель
4
№
43
Название детали
Болт поворотный
Заводской номер
ТМ-59М.10.30.002
Количество на модель
2
№
46
Название детали
Штифт
Заводской номер
ТО-18Б.72.00.001
Количество на модель
8
№
49
Название детали
Кронштейн
Заводской номер
ТО-28А.02.00.011
Количество на модель
2
№
52
Название детали
прокладка
Заводской номер
ТО-28А.02.00.012
Количество на модель
4
№
53
Название детали
Шайба
Заводской номер
ТО-28А.02.00.406
Количество на модель
8
№
56
Название детали
Болт
Заводской номер
М8-6gx35.88.35.0115
Количество на модель
2
№
60
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
4
№
63
Название детали
Болт
Заводской номер
М12-6gx25.88.35.0115
Количество на модель
5
№
66
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
9
№
67
Название детали
Болт
Заводской номер
М12-6gx45.88.35.0115
Количество на модель
1
№
68
Название детали
Болт
Заводской номер
М14x1,5-6gx35.109.40Х.0115
Количество на модель
8
№
71
Название детали
Болт
Заводской номер
М14x1,5-6gx100.88.35.0115
Количество на модель
8
№
72
Название детали
Болт
Заводской номер
М16-6gx30.88.35.0115
Количество на модель
10
№
73
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
2
№
77
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
84
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
85
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
15
№
86
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
10
№
88
Название детали
Шайба
Заводской номер
14.65Г.0115
Количество на модель
6
№
89
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
91
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
96
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
8
№
97
Название детали
Шайба
Заводской номер
С.14.02.Ст3.0115
Количество на модель
8
№
98
Название детали
прокладка
Заводской номер
10 М3
Количество на модель
2
№
105
Название детали
прокладка
Заводской номер
14 М3
Количество на модель
4
№
106
Название детали
Рукав
Заводской номер
70x82,5-0,29 В
Количество на модель
1
№
110
Название детали
Рукав
Заводской номер
90x104-0,29 В
Количество на модель
1
№
111
Название детали
Болт поворотный
Заводской номер
Д-18-051
Количество на модель
2
№
122
Название детали
Патрубок
Заводской номер
260-1008029
Количество на модель
1
№
123
Название детали
Орех
Заводской номер
DIN 985-8Zn-M14x1,5
Количество на модель
8
№
127
Название детали
Зажим
Заводской номер
TORRO 70-90/9-C7W2
Количество на модель
2
№
129
Название детали
Зажим
Заводской номер
TORRO 90-110/12-C7W2
Количество на модель
2
№
130
Название детали
Трубопровод
Заводской номер
ТО-28А.02.00.050-01
Количество на модель
1
№
160
Название детали
Трубопровод
Заводской номер
ТО-28А.02.00.050
Количество на модель
1
№
160
Название детали
Редуктор
Заводской номер
ТО-28А.02.04.000-02Т
Количество на модель
1
№
164
Название детали
Редуктор
Заводской номер
ТО-28А.02.04.000-03Т
Количество на модель
1
№
164
Название детали
Дизель
Заводской номер
Д-260.2-747
Количество на модель
1
№
174
Название детали
Дизель
Заводской номер
Д-260.1-648
Количество на модель
1
№
174
Название детали
Дизель
Заводской номер
Д-260.1-651
Количество на модель
1
№
174
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Топливопровод | 332В.10.11.000 | 1 | 1 | 2 | |||
| 3 | Топливопровод | 332В.10.12.000-01 | 1 | 1 | 3 | |||
| 4 | Кронштейн | ТО-28А.02.00.100 | 2 | 2 | 4 | |||
| 5 | Кронштейн | ТО-28А.02.00.200 | 2 | 2 | 5 | |||
| 7 | Нижний амортизатор | ТО-28А.02.00.400 | 4 | 4 | 7 | |||
| 8 | Амортизатор верхний | ТО-28А.02.00.500 | 4 | 4 | 8 | |||
| 10 | Глушитель | ТО-28А.02.00.800 | 1 | 1 | 10 | |||
| 12 | Установка демпфера | ТО-28А.02.00.900-В | 1 | 1 | 12 | |||
| 20 | Установка радиаторов | ТО-28А.02.14.000Т | 1 | 1 | 20 | |||
| 22 | Воздухоочиститель | ТО-28А.02.16.000-01 | 1 | 1 | 22 | |||
| 26 | Бак топливный | ТО-28А.02.19.000 | 1 | 1 | 26 | |||
| 28 | Система наполнения ПЗУ | 350.02.05.000 | 1 | 1 | 28 | |||
| 36 | Штифт | Д-565.3110-21 | 2 | 2 | 36 | |||
| 43 | Планка | ТМ-3.10.05.001 | 4 | 4 | 43 | |||
| 46 | Болт поворотный | ТМ-59М.10.30.002 | 2 | 2 | 46 | |||
| 49 | Штифт | ТО-18Б.72.00.001 | 8 | 8 | 49 | |||
| 52 | Кронштейн | ТО-28А.02.00.011 | 2 | 2 | 52 | |||
| 53 | прокладка | ТО-28А.02.00.012 | 4 | 4 | 53 | |||
| 56 | Шайба | ТО-28А.02.00.406 | 8 | 8 | 56 | |||
| 60 | Болт | М8-6gx35.88.35.0115 | 2 | 2 | 60 | |||
| 63 | Болт | М10-6gx25.88.35.0115 | 4 | 4 | 63 | |||
| 66 | Болт | М12-6gx25.88.35.0115 | 5 | 5 | 66 | |||
| 67 | Болт | М12-6gx30.88.35.0115 | 9 | 9 | 67 | |||
| 68 | Болт | М12-6gx45.88.35.0115 | 1 | 1 | 68 | |||
| 71 | Болт | М14x1,5-6gx35.109.40Х.0115 | 8 | 8 | 71 | |||
| 72 | Болт | М14x1,5-6gx100.88.35.0115 | 8 | 8 | 72 | |||
| 73 | Болт | М16-6gx30.88.35.0115 | 10 | 10 | 73 | |||
| 77 | Орех | М8-6H.8.35.0115 | 2 | 2 | 77 | |||
| 84 | Шайба | 8.65Г.0115 | 2 | 2 | 84 | |||
| 85 | Шайба | 10.65Г.0115 | 4 | 4 | 85 | |||
| 86 | Шайба | 12.65Г.0115 | 15 | 15 | 86 | |||
| 88 | Шайба | 16.65Г.0115 | 10 | 10 | 88 | |||
| 89 | Шайба | 14.65Г.0115 | 6 | 6 | 89 | |||
| 91 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 91 | |||
| 96 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 96 | |||
| 97 | Шайба | С.12.02.Ст3.0115 | 8 | 8 | 97 | |||
| 98 | Шайба | С.14.02.Ст3.0115 | 8 | 8 | 98 | |||
| 105 | прокладка | 10 М3 | 2 | 2 | 105 | |||
| 106 | прокладка | 14 М3 | 4 | 4 | 106 | |||
| 110 | Рукав | 70x82,5-0,29 В | 1 | 1 | 110 | |||
| 111 | Рукав | 90x104-0,29 В | 1 | 1 | 111 | |||
| 122 | Болт поворотный | Д-18-051 | 2 | 2 | 122 | |||
| 123 | Патрубок | 260-1008029 | 1 | 1 | 123 | |||
| 127 | Орех | DIN 985-8Zn-M14x1,5 | 8 | 8 | 127 | |||
| 129 | Зажим | TORRO 70-90/9-C7W2 | 2 | 2 | 129 | |||
| 130 | Зажим | TORRO 90-110/12-C7W2 | 2 | 2 | 130 | |||
| 160 | Трубопровод | ТО-28А.02.00.050-01 | 1 | 1 | 160 | |||
| 160 | Трубопровод | ТО-28А.02.00.050 | 1 | 1 | 160 | |||
| 164 | Редуктор | ТО-28А.02.04.000-02Т | 1 | 1 | 164 | |||
| 164 | Редуктор | ТО-28А.02.04.000-03Т | 1 | 1 | 164 | |||
| 174 | Дизель | Д-260.2-747 | 1 | 1 | 174 | |||
| 174 | Дизель | Д-260.1-648 | 1 | 1 | 174 | |||
| 174 | Дизель | Д-260.1-651 | 1 | 1 | 174 |
