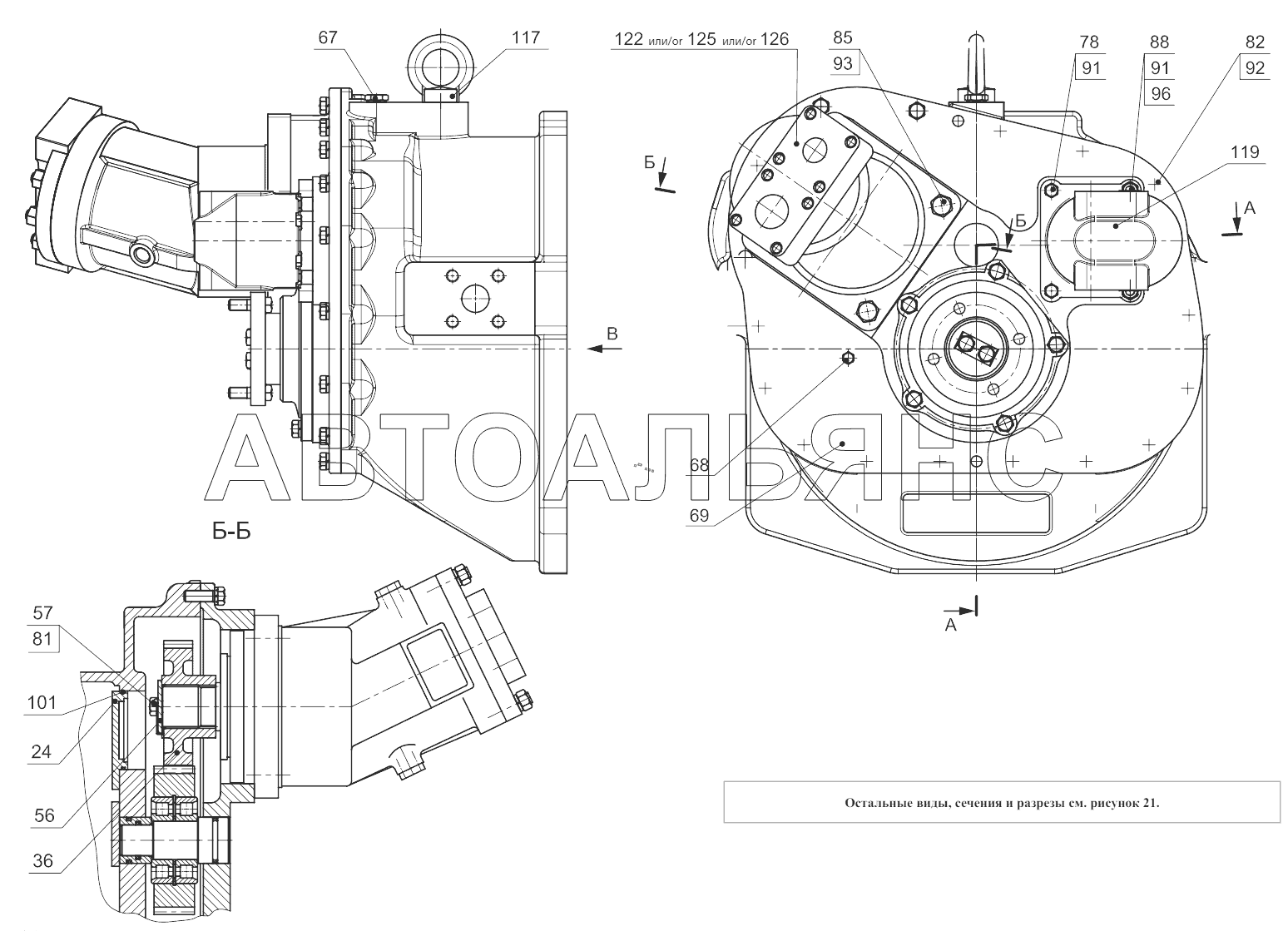

Редуктор отбора мощности 342В.16.20.000;Power take-off reducer 342В.16.20.000
100%
Название детали
Шестерня
Заводской номер
332В.16.20.100
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
342В.16.20.200
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
342В.16.20.300
Количество на модель
1
№
4
Название детали
Ось
Заводской номер
ТО-18.02.04.800
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
ТО-18.02.04.920
Количество на модель
1
№
7
Название детали
Диск ведомый
Заводской номер
ТО-28А.02.00.940
Количество на модель
1
№
10
Название детали
Фланец
Заводской номер
У35615-00.140
Количество на модель
1
№
13
Название детали
Вал-шестерня
Заводской номер
332В.16.20.003
Количество на модель
1
№
18
Название детали
Шестерня
Заводской номер
332В.16.20.004
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
332В.16.20.005
Количество на модель
1
№
20
Название детали
Шайба защитная
Заводской номер
332В.16.20.006
Количество на модель
1
№
21
Название детали
Шайба защитная
Заводской номер
332В.16.20.007
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
332В.16.20.008
Количество на модель
1
№
23
Название детали
Крышка
Заводской номер
332В.16.20.009
Количество на модель
2
№
24
Название детали
Планка стопорная
Заводской номер
332В.16.20.011
Количество на модель
4
№
25
Название детали
Планка стопорная
Заводской номер
332В.16.20.012
Количество на модель
2
№
26
Название детали
Планка стопорная
Заводской номер
332В.16.20.013
Количество на модель
3
№
27
Название детали
Крышка
Заводской номер
332В.16.20.014
Количество на модель
1
№
28
Название детали
Корпус
Заводской номер
342В.16.20.001
Количество на модель
1
№
34
Название детали
Крышка
Заводской номер
342В.16.20.002
Количество на модель
1
№
35
Название детали
Шестерня
Заводской номер
342В.16.20.003
Количество на модель
1
№
36
Название детали
Шайба крепления
Заводской номер
Д-902.20.00.007
Количество на модель
1
№
43
Название детали
Планка
Заводской номер
Д-902.80.00.031
Количество на модель
1
№
45
Название детали
Планка закрепительная
Заводской номер
ДЭ-226.20.00.006
Количество на модель
1
№
47
Название детали
Тарелка
Заводской номер
ТО-18.02.04.025
Количество на модель
1
№
53
Название детали
Шайба
Заводской номер
ТО-18.02.04.904
Количество на модель
1
№
56
Название детали
Стопорная шайба
Заводской номер
ТО-18.02.04.906
Количество на модель
1
№
57
Название детали
прокладка
Заводской номер
У35615-01.356
Количество на модель
1
№
60
Название детали
Крышка
Заводской номер
У35615-01.358
Количество на модель
1
№
61
Название детали
Шайба
Заводской номер
У35615-01.408
Количество на модель
1
№
62
Название детали
Стопорная пластина
Заводской номер
У35615-01.409
Количество на модель
1
№
63
Название детали
КОЛЬЦО
Заводской номер
У35615-01.505
Количество на модель
1
№
64
Название детали
Заглушка
Заводской номер
УДГ1.09.02.002
Количество на модель
1
№
67
Название детали
Заглушка
Заводской номер
УДГ1.09.03.001
Количество на модель
1
№
68
Название детали
Заглушка
Заводской номер
УДГ1.09.03.006
Количество на модель
1
№
69
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
7
№
74
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
14
№
77
Название детали
Болт
Заводской номер
М10-6gx30.88.35.0115
Количество на модель
2
№
78
Название детали
Болт
Заводской номер
М12-6gx30.109.40Х.0115
Количество на модель
3
№
81
Название детали
Болт
Заводской номер
М12-6gx35.109.40Х.0115
Количество на модель
23
№
82
Название детали
Болт
Заводской номер
М16-6gx50.109.40Х.0115
Количество на модель
4
№
85
Название детали
Орех
Заводской номер
М10-6H.05.35.0115
Количество на модель
2
№
88
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
91
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
23
№
92
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
93
Название детали
Шпилька
Заводской номер
М10-6gx35.56.0115
Количество на модель
2
№
96
Название детали
Штифт
Заводской номер
12x28
Количество на модель
2
№
99
Название детали
КОЛЬЦО
Заводской номер
080-085-30-2-3
Количество на модель
2
№
101
Название детали
Манжета-
Заводской номер
1.2-65x90-3
Количество на модель
1
№
103
Название детали
Манжета
Заводской номер
1.1-75x100-4
Количество на модель
1
№
104
Название детали
Шарикоподшипник ГОСТ
Заводской номер
209
Количество на модель
2
№
109
Название детали
Подшипник
Заводской номер
310
Количество на модель
1
№
112
Название детали
Подшипник
Заводской номер
50411
Количество на модель
1
№
115
Название детали
Рым- болт
Заводской номер
М20.0115
Количество на модель
1
№
117
Название детали
Насос
Заводской номер
НШ50М-4
Количество на модель
1
№
119
Название детали
Насос
Заводской номер
310.3.112.03.06
Количество на модель
1
№
122
Название детали
Насос
Заводской номер
410.112А-41.02.У1
Количество на модель
1
№
125
Название детали
Насос
Заводской номер
310.4.112.03.06
Количество на модель
1
№
126
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестерня | 332В.16.20.100 | 1 | 1 | 1 | |||
| 2 | Корпус | 342В.16.20.200 | 1 | 1 | 2 | |||
| 4 | Крышка | 342В.16.20.300 | 1 | 1 | 4 | |||
| 6 | Ось | ТО-18.02.04.800 | 1 | 1 | 6 | |||
| 7 | Втулка | ТО-18.02.04.920 | 1 | 1 | 7 | |||
| 10 | Диск ведомый | ТО-28А.02.00.940 | 1 | 1 | 10 | |||
| 13 | Фланец | У35615-00.140 | 1 | 1 | 13 | |||
| 18 | Вал-шестерня | 332В.16.20.003 | 1 | 1 | 18 | |||
| 19 | Шестерня | 332В.16.20.004 | 1 | 1 | 19 | |||
| 20 | Втулка | 332В.16.20.005 | 1 | 1 | 20 | |||
| 21 | Шайба защитная | 332В.16.20.006 | 1 | 1 | 21 | |||
| 22 | Шайба защитная | 332В.16.20.007 | 1 | 1 | 22 | |||
| 23 | Кольцо | 332В.16.20.008 | 1 | 1 | 23 | |||
| 24 | Крышка | 332В.16.20.009 | 2 | 2 | 24 | |||
| 25 | Планка стопорная | 332В.16.20.011 | 4 | 4 | 25 | |||
| 26 | Планка стопорная | 332В.16.20.012 | 2 | 2 | 26 | |||
| 27 | Планка стопорная | 332В.16.20.013 | 3 | 3 | 27 | |||
| 28 | Крышка | 332В.16.20.014 | 1 | 1 | 28 | |||
| 34 | Корпус | 342В.16.20.001 | 1 | 1 | 34 | |||
| 35 | Крышка | 342В.16.20.002 | 1 | 1 | 35 | |||
| 36 | Шестерня | 342В.16.20.003 | 1 | 1 | 36 | |||
| 43 | Шайба крепления | Д-902.20.00.007 | 1 | 1 | 43 | |||
| 45 | Планка | Д-902.80.00.031 | 1 | 1 | 45 | |||
| 47 | Планка закрепительная | ДЭ-226.20.00.006 | 1 | 1 | 47 | |||
| 53 | Тарелка | ТО-18.02.04.025 | 1 | 1 | 53 | |||
| 56 | Шайба | ТО-18.02.04.904 | 1 | 1 | 56 | |||
| 57 | Стопорная шайба | ТО-18.02.04.906 | 1 | 1 | 57 | |||
| 60 | прокладка | У35615-01.356 | 1 | 1 | 60 | |||
| 61 | Крышка | У35615-01.358 | 1 | 1 | 61 | |||
| 62 | Шайба | У35615-01.408 | 1 | 1 | 62 | |||
| 63 | Стопорная пластина | У35615-01.409 | 1 | 1 | 63 | |||
| 64 | КОЛЬЦО | У35615-01.505 | 1 | 1 | 64 | |||
| 67 | Заглушка | УДГ1.09.02.002 | 1 | 1 | 67 | |||
| 68 | Заглушка | УДГ1.09.03.001 | 1 | 1 | 68 | |||
| 69 | Заглушка | УДГ1.09.03.006 | 1 | 1 | 69 | |||
| 74 | Болт | М8-6gx20.88.35.0115 | 7 | 7 | 74 | |||
| 77 | Болт | М10-6gx25.88.35.0115 | 14 | 14 | 77 | |||
| 78 | Болт | М10-6gx30.88.35.0115 | 2 | 2 | 78 | |||
| 81 | Болт | М12-6gx30.109.40Х.0115 | 3 | 3 | 81 | |||
| 82 | Болт | М12-6gx35.109.40Х.0115 | 23 | 23 | 82 | |||
| 85 | Болт | М16-6gx50.109.40Х.0115 | 4 | 4 | 85 | |||
| 88 | Орех | М10-6H.05.35.0115 | 2 | 2 | 88 | |||
| 91 | Шайба | 10.65Г.0115 | 4 | 4 | 91 | |||
| 92 | Шайба | 12.65Г.0115 | 23 | 23 | 92 | |||
| 93 | Шайба | 16.65Г.0115 | 4 | 4 | 93 | |||
| 96 | Шпилька | М10-6gx35.56.0115 | 2 | 2 | 96 | |||
| 99 | Штифт | 12x28 | 2 | 2 | 99 | |||
| 101 | КОЛЬЦО | 080-085-30-2-3 | 2 | 2 | 101 | |||
| 103 | Манжета- | 1.2-65x90-3 | 1 | 1 | 103 | |||
| 104 | Манжета | 1.1-75x100-4 | 1 | 1 | 104 | |||
| 109 | Шарикоподшипник ГОСТ | 209 | 2 | 2 | 109 | |||
| 112 | Подшипник | 310 | 1 | 1 | 112 | |||
| 115 | Подшипник | 50411 | 1 | 1 | 115 | |||
| 117 | Рым- болт | М20.0115 | 1 | 1 | 117 | |||
| 119 | Насос | НШ50М-4 | 1 | 1 | 119 | |||
| 122 | Насос | 310.3.112.03.06 | 1 | 1 | 122 | |||
| 125 | Насос | 410.112А-41.02.У1 | 1 | 1 | 125 | |||
| 126 | Насос | 310.4.112.03.06 | 1 | 1 | 126 |
