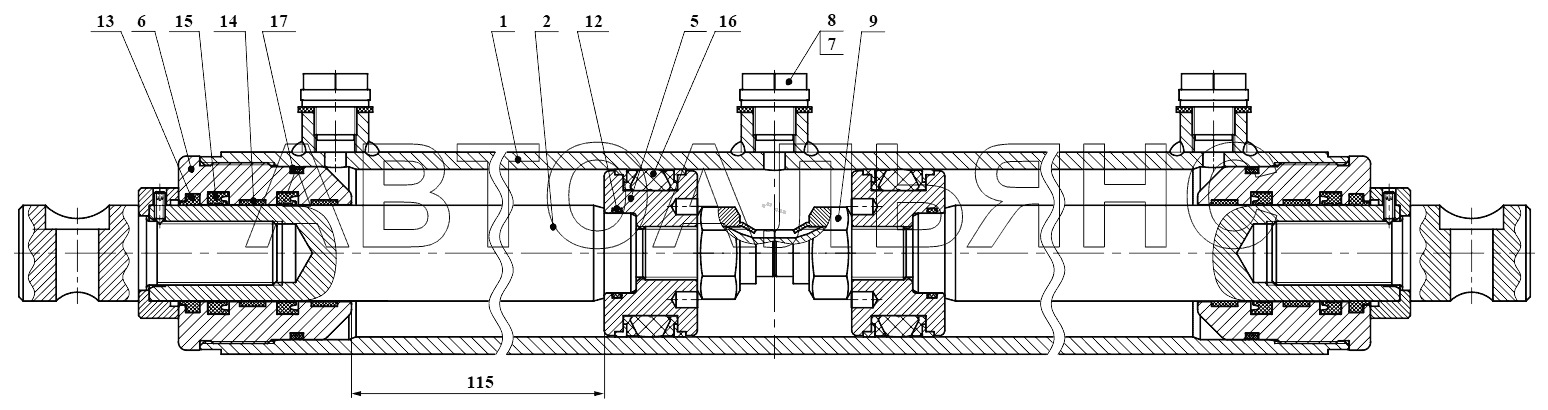

Гидроцилиндр КГЦ 731.63-36/36-115;Hydraulic cylinder КГЦ 731.63-36/36-115
100%
Название детали
Гильза
Заводской номер
КГЦ731.01.000
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
КГЦ731.02.000
Количество на модель
2
№
2
Название детали
Поршень
Заводской номер
ДЦУ63.002-01
Количество на модель
2
№
5
Название детали
Крышка передняя
Заводской номер
ДЦУ63.536
Количество на модель
2
№
6
Название детали
Пробка
Заводской номер
ЗГЦ110.000-01
Количество на модель
3
№
7
Название детали
Прокладка уплотняющая
Заводской номер
ЗГЦ112.000-03
Количество на модель
3
№
8
Название детали
Гайка
Заводской номер
Ц50-3405222
Количество на модель
2
№
9
Название детали
Кольцо
Заводской номер
030-034-25
Количество на модель
2
№
12
Название детали
Грязесъемник
Заводской номер
WNP000360-WU9L3
Количество на модель
2
№
13
Название детали
Кольцо опорное
Заводской номер
GR4900360-HM061
Количество на модель
4
№
14
Название детали
Манжета
Заводской номер
RU0100360-Z20
Количество на модель
4
№
15
Название детали
Уплотнение поршня
Заводской номер
PCB0B0630-NCRO
Количество на модель
2
№
16
Название детали
Уплотнение статическое
Заводской номер
DU0200650-Z20
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гильза | КГЦ731.01.000 | 1 | 1 | 1 | |||
| 2 | Шток | КГЦ731.02.000 | 2 | 2 | 2 | |||
| 5 | Поршень | ДЦУ63.002-01 | 2 | 2 | 5 | |||
| 6 | Крышка передняя | ДЦУ63.536 | 2 | 2 | 6 | |||
| 7 | Пробка | ЗГЦ110.000-01 | 3 | 3 | 7 | |||
| 8 | Прокладка уплотняющая | ЗГЦ112.000-03 | 3 | 3 | 8 | |||
| 9 | Гайка | Ц50-3405222 | 2 | 2 | 9 | |||
| 12 | Кольцо | 030-034-25 | 2 | 2 | 12 | |||
| 13 | Грязесъемник | WNP000360-WU9L3 | 2 | 2 | 13 | |||
| 14 | Кольцо опорное | GR4900360-HM061 | 4 | 4 | 14 | |||
| 15 | Манжета | RU0100360-Z20 | 4 | 4 | 15 | |||
| 16 | Уплотнение поршня | PCB0B0630-NCRO | 2 | 2 | 16 | |||
| 17 | Уплотнение статическое | DU0200650-Z20 | 2 | 2 | 17 |
