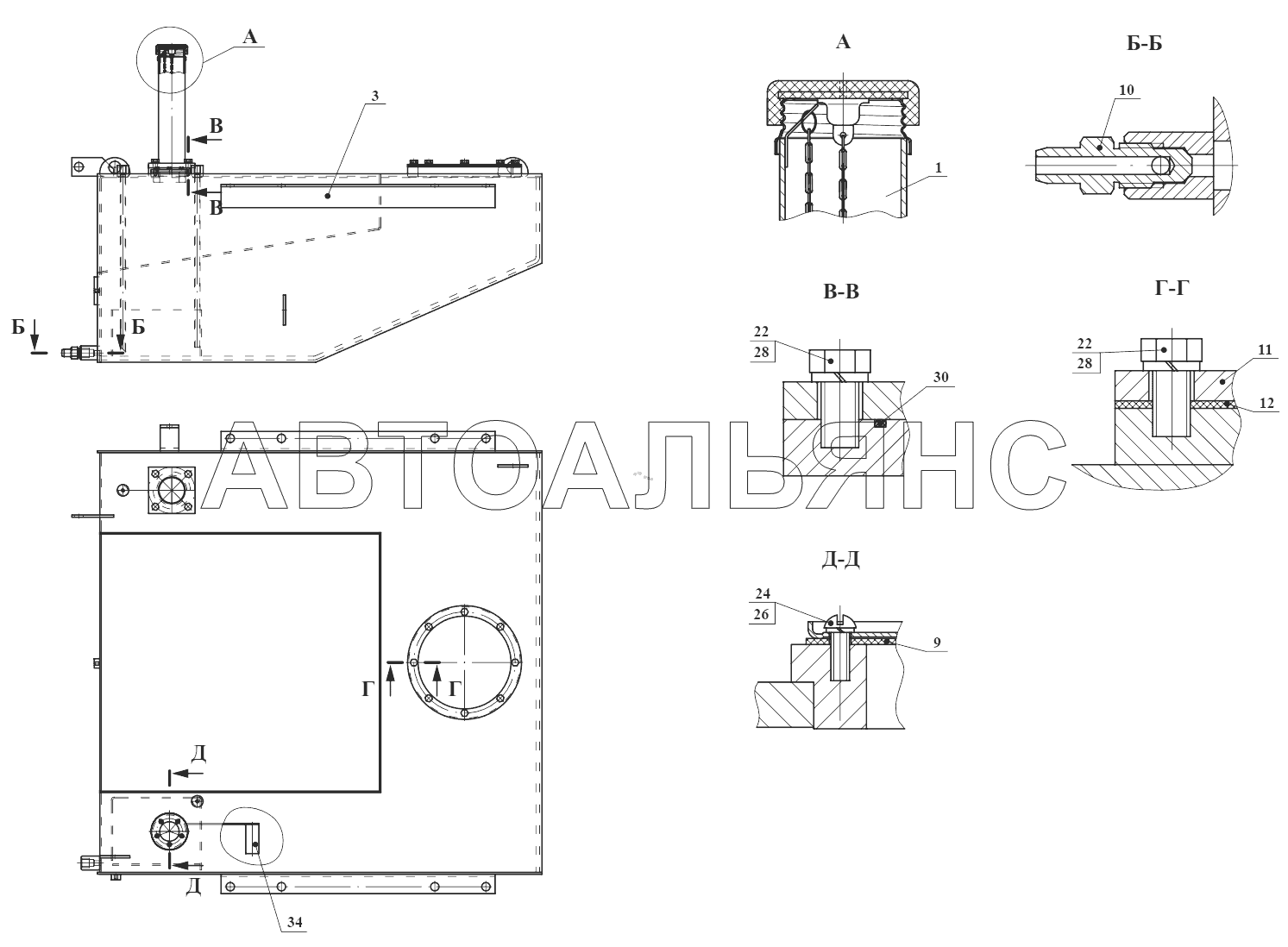

Топливный бак ТО-28А.02.19.000;Fuel tank ТО-28А.02.19.000
100%
Название детали
Крышка бака
Заводской номер
ТО-28А.02.02.040
Количество на модель
1
№
1
Название детали
Бак
Заводской номер
ТО-28А.02.19.200
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
ТМ-59 2000-08
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
ТМ-59 2000-13А
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
ТО-28А.02.02.002
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
ТО-28А.02.02.003
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
12
№
22
Название детали
Винт
Заводской номер
В.М5-6gx14.46.0115
Количество на модель
5
№
24
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
5
№
26
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
28
Название детали
Кольцо- -
Заводской номер
070-080-58-2-2
Количество на модель
1
№
30
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
ДУМП-08
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка бака | ТО-28А.02.02.040 | 1 | 1 | 1 | |||
| 3 | Бак | ТО-28А.02.19.200 | 1 | 1 | 3 | |||
| 9 | прокладка | ТМ-59 2000-08 | 1 | 1 | 9 | |||
| 10 | Штуцер | ТМ-59 2000-13А | 1 | 1 | 10 | |||
| 11 | Крышка | ТО-28А.02.02.002 | 1 | 1 | 11 | |||
| 12 | прокладка | ТО-28А.02.02.003 | 1 | 1 | 12 | |||
| 22 | Болт | М8-6gx20.88.35.0115 | 12 | 12 | 22 | |||
| 24 | Винт | В.М5-6gx14.46.0115 | 5 | 5 | 24 | |||
| 26 | Шайба | 5.65Г.0115 | 5 | 5 | 26 | |||
| 28 | Шайба | 8.65Г.0115 | 12 | 12 | 28 | |||
| 30 | Кольцо- - | 070-080-58-2-2 | 1 | 1 | 30 | |||
| 34 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | ДУМП-08 | 1 | 1 | 34 |
