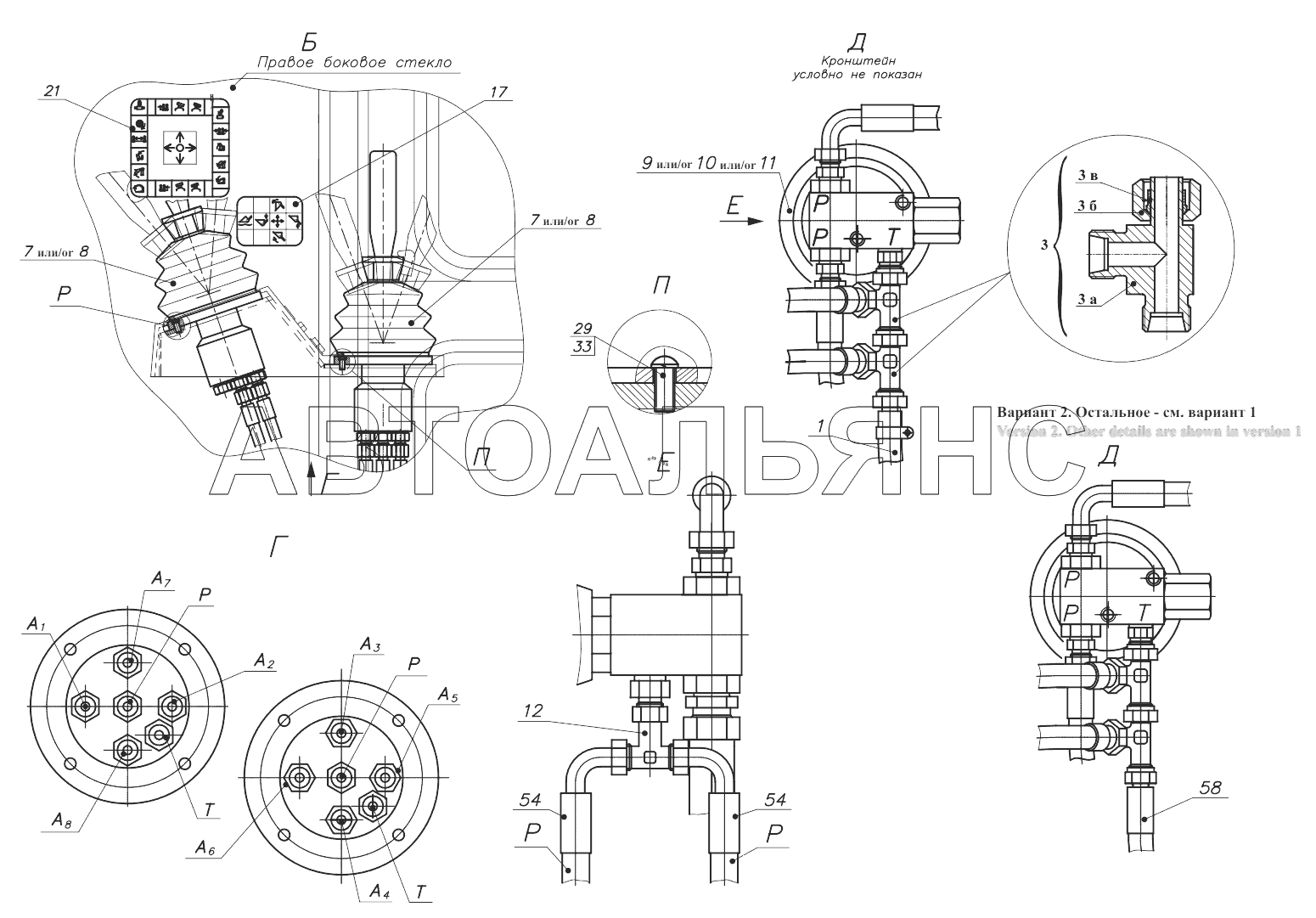

Управление гидрораспределителем 332С.46.09.000;Hydraulic control valve actuation 332С.46.09.000
100%
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050
Количество на модель
3
№
Название детали
Винт
Заводской номер
В.М6-6gx20.46.0115
Количество на модель
8
№
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
8
№
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2
Количество на модель
8
№
Название детали
О- Кольцо
Заводской номер
11.6x2.5NBR70
Количество на модель
8
№
Название детали
Кабельная стяжка
Заводской номер
TKUV 30/8
Количество на модель
1
№
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-6-22,5-650-DKL-DKL90
Количество на модель
1
№
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-6-22,5-1050-DKL90-DKL90
Количество на модель
1
№
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-6-22,5-1150-DKL-DKL90
Количество на модель
2
№
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-6-22,5-1350-DKL-DKL90
Количество на модель
2
№
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-6-22,5-2250-DKL-DKL90
Количество на модель
8
№
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-10-18-1250-DKL-DKL
Количество на модель
1
№
Название детали
Болт
Заводской номер
М10-6gx20.88.35.0115
Количество на модель
2
№
Название детали
Штуцер
Заводской номер
УДГ1.01.01.002
Количество на модель
8
№
Название детали
Тройник
Заводской номер
ТО-28А.06.09.070
Количество на модель
2
№
Название детали
Тройник
Заводской номер
ТО-28А.06.09.071
Количество на модель
1
№
Название детали
Гайка накидная
Заводской номер
12.02.2020
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
12.03.2020
Количество на модель
1
№
Название детали
Блок управления
Заводской номер
ТО-28А.76.09.015
Количество на модель
2
№
Название детали
Блок управления
Заводской номер
ТО-28А.76.09.030
Количество на модель
2
№
Название детали
Установка пневмоаккумулятора с блоком гидроклапанов
Заводской номер
ТО-28А.76.09.040
Количество на модель
1
№
Название детали
Установка блока питания
Заводской номер
ТО-28А.76.09.050
Количество на модель
1
№
Название детали
Установка блока питания
Заводской номер
ТО-28А.76.09.070
Количество на модель
1
№
Название детали
Соединение
Заводской номер
УДГ1.03.01.010
Количество на модель
1
№
Название детали
Таблица
Заводской номер
332С.36.09.001
Количество на модель
1
№
Название детали
Табличка
Заводской номер
332С.46.09.001
Количество на модель
1
№
Название детали
Лента спиральная
Заводской номер
А 50x43,2x30
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рукав | ТО-28А.06.09.050 | 3 | 3 | |||||
| Винт | В.М6-6gx20.46.0115 | 8 | 8 | |||||
| Шайба | 6.65Г.0115 | 8 | 8 | |||||
| Шайба | 10.65Г.0115 | 2 | 2 | |||||
| КОЛЬЦО | 012-016-25-2-2 | 8 | 8 | |||||
| О- Кольцо | 11.6x2.5NBR70 | 8 | 8 | |||||
| Кабельная стяжка | TKUV 30/8 | 1 | 1 | |||||
| Рукав высокого давления | РВД 1SN-6-22,5-650-DKL-DKL90 | 1 | 1 | |||||
| Рукав высокого давления | РВД 1SN-6-22,5-1050-DKL90-DKL90 | 1 | 1 | |||||
| Рукав высокого давления | РВД 1SN-6-22,5-1150-DKL-DKL90 | 2 | 2 | |||||
| Рукав высокого давления | РВД 1SN-6-22,5-1350-DKL-DKL90 | 2 | 2 | |||||
| Рукав высокого давления | РВД 1SN-6-22,5-2250-DKL-DKL90 | 8 | 8 | |||||
| Рукав высокого давления | РВД 1SN-10-18-1250-DKL-DKL | 1 | 1 | |||||
| Болт | М10-6gx20.88.35.0115 | 2 | 2 | |||||
| Штуцер | УДГ1.01.01.002 | 8 | 8 | |||||
| Тройник | ТО-28А.06.09.070 | 2 | 2 | |||||
| Тройник | ТО-28А.06.09.071 | 1 | 1 | |||||
| Гайка накидная | 12.02.2020 | 1 | 1 | |||||
| Кольцо | 12.03.2020 | 1 | 1 | |||||
| Блок управления | ТО-28А.76.09.015 | 2 | 2 | |||||
| Блок управления | ТО-28А.76.09.030 | 2 | 2 | |||||
| Установка пневмоаккумулятора с блоком гидроклапанов | ТО-28А.76.09.040 | 1 | 1 | |||||
| Установка блока питания | ТО-28А.76.09.050 | 1 | 1 | |||||
| Установка блока питания | ТО-28А.76.09.070 | 1 | 1 | |||||
| Соединение | УДГ1.03.01.010 | 1 | 1 | |||||
| Таблица | 332С.36.09.001 | 1 | 1 | |||||
| Табличка | 332С.46.09.001 | 1 | 1 | |||||
| Лента спиральная | А 50x43,2x30 | 1 | 1 |
