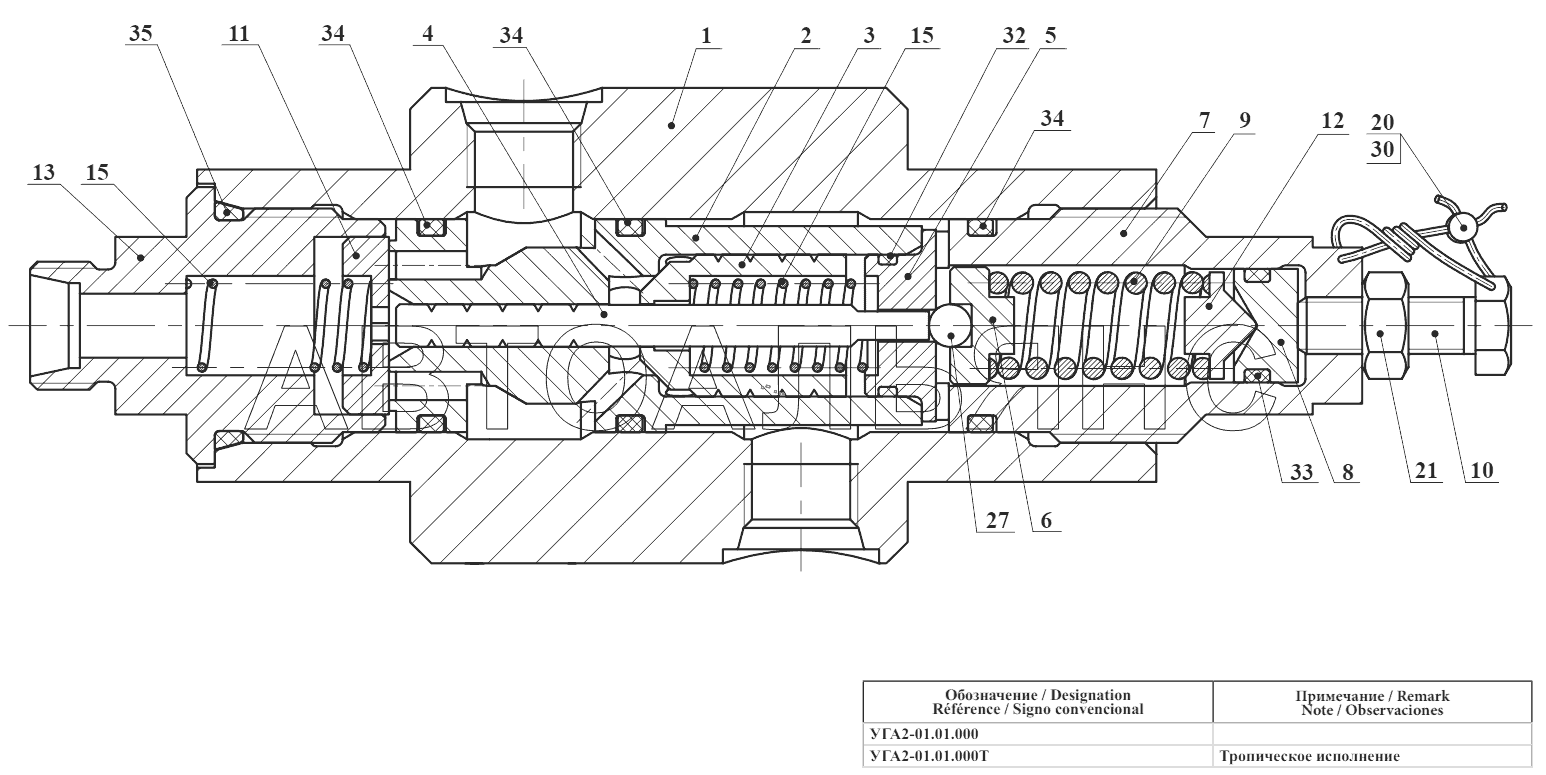

Блок разгрузочный УГА2-01.01.000;Unloading block УГА2-01.01.000
100%
Название детали
корпус
Заводской номер
УГА2 01.01.001
Количество на модель
1
№
1
Название детали
Корпус клапана
Заводской номер
УГА2 01.01.002
Количество на модель
1
№
2
Название детали
Клапан
Заводской номер
УГА2 01.01.003
Количество на модель
1
№
3
Название детали
Плунжер
Заводской номер
УГА2 01.01.004
Количество на модель
1
№
4
Название детали
Седло клапана
Заводской номер
УГА2 01.01.005
Количество на модель
1
№
5
Название детали
Упор
Заводской номер
УГА2 01.01.006
Количество на модель
1
№
6
Название детали
Стакан
Заводской номер
УГА2 01.01.007
Количество на модель
1
№
7
Название детали
Поршень
Заводской номер
УГА2 01.01.008
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
УГА2 01.01.009
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
УГА2 01.01.010
Количество на модель
1
№
10
Название детали
Клапан
Заводской номер
УГА2 01.01.011
Количество на модель
1
№
11
Название детали
Упор пружины
Заводской номер
УГА2 01.01.012
Количество на модель
1
№
12
Название детали
Переходник
Заводской номер
УГА2 01.01.013
Количество на модель
1
№
13
Название детали
Пружина
Заводской номер
УГА2 05.01.012
Количество на модель
2
№
15
Название детали
Свинцовая пломба
Заводской номер
7x10
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
1
№
21
Название детали
Шар
Заводской номер
6-100
Количество на модель
1
№
27
Название детали
Проволока
Заводской номер
1.0-С-I
Количество на модель
1
№
30
Название детали
Кольцо
Заводской номер
017-020-19-2-2
Количество на модель
1
№
32
Название детали
О- Кольцо
Заводской номер
16.5x2NBR90
Количество на модель
1
№
32
Название детали
О- Кольцо
Заводской номер
11.6x2.5NBR70
Количество на модель
1
№
33
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2
Количество на модель
1
№
33
Название детали
КОЛЬЦО
Заводской номер
025-030-30-2-2
Количество на модель
1
№
34
Название детали
О- Кольцо
Заводской номер
25x3NBR90
Количество на модель
3
№
34
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
1
№
35
Название детали
КОЛЬЦО
Заводской номер
29.5x3NBR90
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | УГА2 01.01.001 | 1 | 1 | 1 | |||
| 2 | Корпус клапана | УГА2 01.01.002 | 1 | 1 | 2 | |||
| 3 | Клапан | УГА2 01.01.003 | 1 | 1 | 3 | |||
| 4 | Плунжер | УГА2 01.01.004 | 1 | 1 | 4 | |||
| 5 | Седло клапана | УГА2 01.01.005 | 1 | 1 | 5 | |||
| 6 | Упор | УГА2 01.01.006 | 1 | 1 | 6 | |||
| 7 | Стакан | УГА2 01.01.007 | 1 | 1 | 7 | |||
| 8 | Поршень | УГА2 01.01.008 | 1 | 1 | 8 | |||
| 9 | Пружина | УГА2 01.01.009 | 1 | 1 | 9 | |||
| 10 | Болт | УГА2 01.01.010 | 1 | 1 | 10 | |||
| 11 | Клапан | УГА2 01.01.011 | 1 | 1 | 11 | |||
| 12 | Упор пружины | УГА2 01.01.012 | 1 | 1 | 12 | |||
| 13 | Переходник | УГА2 01.01.013 | 1 | 1 | 13 | |||
| 15 | Пружина | УГА2 05.01.012 | 2 | 2 | 15 | |||
| 20 | Свинцовая пломба | 7x10 | 1 | 1 | 20 | |||
| 21 | Орех | М8-6H.8.35.0115 | 1 | 1 | 21 | |||
| 27 | Шар | 6-100 | 1 | 1 | 27 | |||
| 30 | Проволока | 1.0-С-I | 1 | 1 | 30 | |||
| 32 | Кольцо | 017-020-19-2-2 | 1 | 1 | 32 | |||
| 32 | О- Кольцо | 16.5x2NBR90 | 1 | 1 | 32 | |||
| 33 | О- Кольцо | 11.6x2.5NBR70 | 1 | 1 | 33 | |||
| 33 | КОЛЬЦО | 012-016-25-2-2 | 1 | 1 | 33 | |||
| 34 | КОЛЬЦО | 025-030-30-2-2 | 1 | 1 | 34 | |||
| 34 | О- Кольцо | 25x3NBR90 | 3 | 3 | 34 | |||
| 35 | Кольцо | 030-035-30-2-2 | 1 | 1 | 35 | |||
| 35 | КОЛЬЦО | 29.5x3NBR90 | 1 | 1 | 35 |
