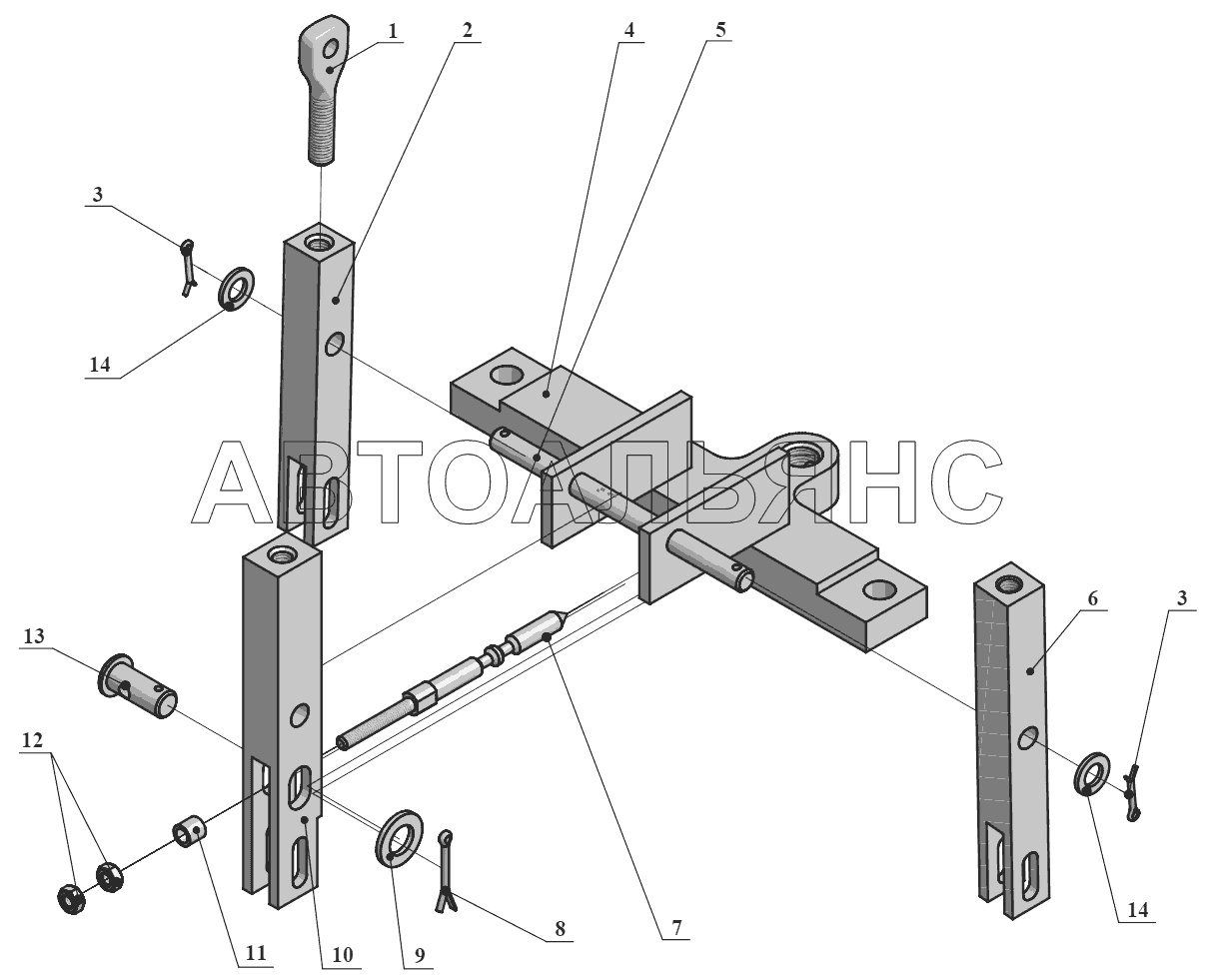

Механизм управления ТО-18Д.09.02.000;Control gear ТО-18Д.09.02.000
100%
Название детали
Рычаг
Заводской номер
ТО-25.58.10.006
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
ТО-18А.09.00.603
Количество на модель
1
№
2
Название детали
Шплинт
Заводской номер
2,5x20.019
Количество на модель
2
№
3
Название детали
Кронштейн
Заводской номер
ТО-18Д.09.02.100
Количество на модель
1
№
4
Название детали
Ось
Заводской номер
ТО-18А.09.00.605
Количество на модель
1
№
5
Название детали
Рычаг
Заводской номер
ТО-18А.09.00.009
Количество на модель
1
№
6
Название детали
Шток
Заводской номер
ТО-18Д.09.02.005-А
Количество на модель
1
№
7
Название детали
Шток
Заводской номер
ТО-18Д.09.02.001-А
Количество на модель
1
№
7
Название детали
Шплинт
Заводской номер
3,2x20.019
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
1
№
9
Название детали
Рычаг
Заводской номер
ТО-18Д.09.02.004
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
ТО-18Д.09.02.003
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
М6-6H.05.35.0115
Количество на модель
2
№
12
Название детали
Ось
Заводской номер
ТО-18Д.09.02.002
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг | ТО-25.58.10.006 | 1 | 1 | 1 | |||
| 2 | Рычаг | ТО-18А.09.00.603 | 1 | 1 | 2 | |||
| 3 | Шплинт | 2,5x20.019 | 2 | 2 | 3 | |||
| 4 | Кронштейн | ТО-18Д.09.02.100 | 1 | 1 | 4 | |||
| 5 | Ось | ТО-18А.09.00.605 | 1 | 1 | 5 | |||
| 6 | Рычаг | ТО-18А.09.00.009 | 1 | 1 | 6 | |||
| 7 | Шток | ТО-18Д.09.02.005-А | 1 | 1 | 7 | |||
| 7 | Шток | ТО-18Д.09.02.001-А | 1 | 1 | 7 | |||
| 8 | Шплинт | 3,2x20.019 | 1 | 1 | 8 | |||
| 9 | Шайба | С.12.02.Ст3.0115 | 1 | 1 | 9 | |||
| 10 | Рычаг | ТО-18Д.09.02.004 | 1 | 1 | 10 | |||
| 11 | Втулка | ТО-18Д.09.02.003 | 1 | 1 | 11 | |||
| 12 | Орех | М6-6H.05.35.0115 | 2 | 2 | 12 | |||
| 13 | Ось | ТО-18Д.09.02.002 | 1 | 1 | 13 | |||
| 14 | Шайба | С.10.02.Ст3.0115 | 2 | 2 | 14 |
