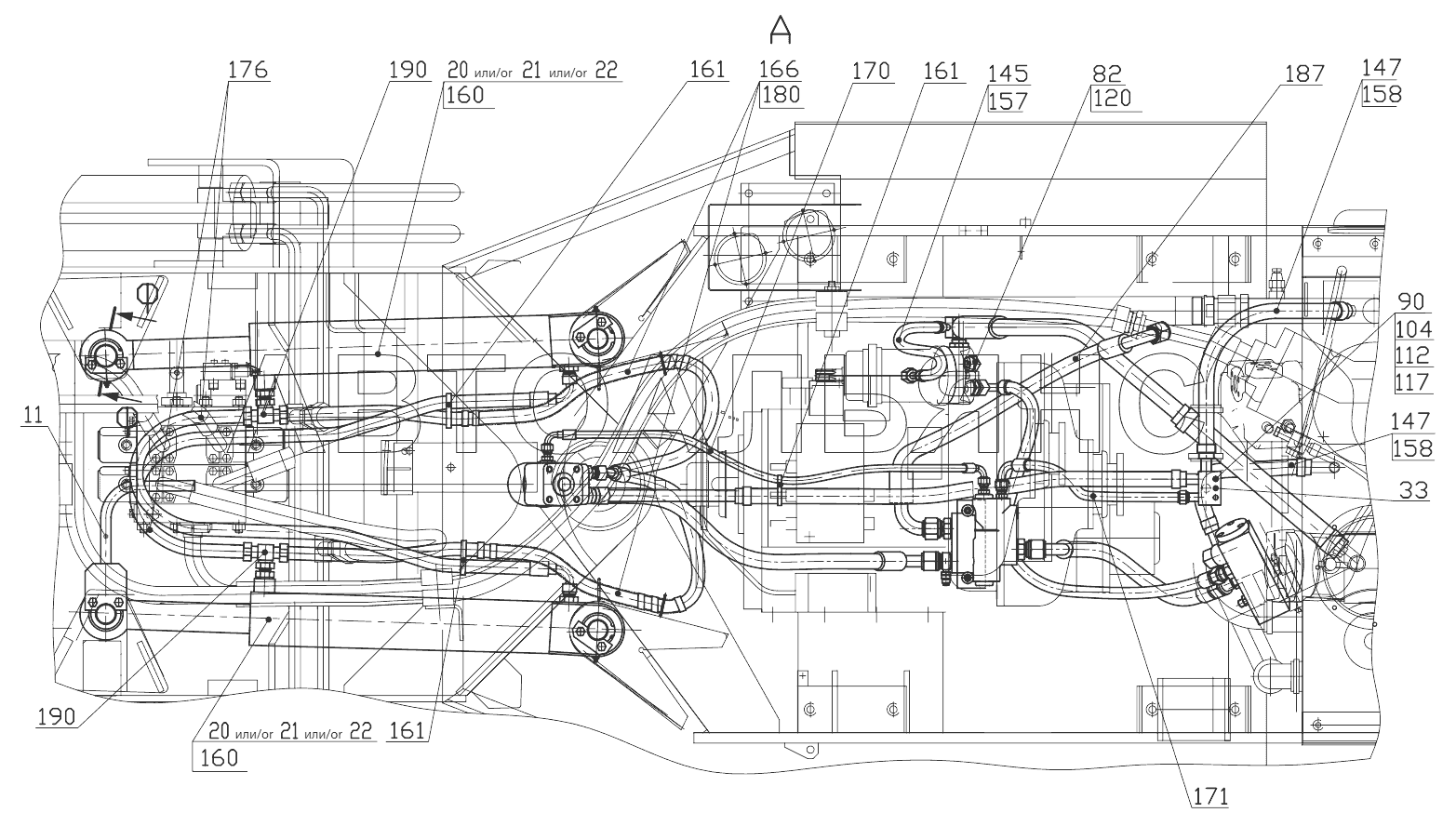

Гидросистема рулевого управления 352.34.07.000;Steering hydraulic system 352.34.07.000
100%
Название детали
Угольник
Заводской номер
342В.34.07.020
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
342В.34.07.050
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
342В.34.07.060
Количество на модель
1
№
11
Название детали
Угольник поворотный
Заводской номер
342В.34.07.100
Количество на модель
1
№
15
Название детали
Гидроцилиндр
Заводской номер
342В.34.07.200-Б
Количество на модель
2
№
20
Название детали
Гидроцилиндр
Заводской номер
342В.34.07.200-01Т-Б
Количество на модель
2
№
21
Название детали
Гидроцилиндр
Заводской номер
342В.34.07.200-01-Б
Количество на модель
2
№
21
Название детали
Гидроцилиндр
Заводской номер
342В.34.07.200-02-Б
Количество на модель
2
№
22
Название детали
Гидроцилиндр
Заводской номер
342В.34.07.200-02Т-Б
Количество на модель
2
№
22
Название детали
Клапан приоритетный в сборе со штуцерами
Заводской номер
352.34.07.070
Количество на модель
1
№
23
Название детали
Клапан приоритетный в сборе со штуцерами
Заводской номер
352.34.07.070Т
Количество на модель
1
№
23
Название детали
Трубопровод
Заводской номер
ТО-28А.78.00.050
Количество на модель
1
№
30
Название детали
Коллектор сливной
Заводской номер
352.34.07.040
Количество на модель
1
№
33
Название детали
Коллектор сливной
Заводской номер
352.34.07.050
Количество на модель
1
№
33
Название детали
Клапан разгрузочный
Заводской номер
ТО-28А.78.01.000
Количество на модель
1
№
36
Название детали
Клапан разгрузочный
Заводской номер
ТО-28А.78.01.000Т
Количество на модель
1
№
36
Название детали
Угольник поворотный
Заводской номер
ТО-28А.78.99.020
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
208А.44.00.001
Количество на модель
1
№
40
Название детали
Штуцер
Заводской номер
342В.34.07.001
Количество на модель
1
№
43
Название детали
Труба
Заводской номер
342В.34.07.002
Количество на модель
1
№
46
Название детали
Шпилька
Заводской номер
352.34.07.001
Количество на модель
4
№
47
Название детали
Кронштейн
Заводской номер
352.34.07.009
Количество на модель
1
№
49
Название детали
Установочная гайка
Заводской номер
ДЗ-133.45.00.004
Количество на модель
1
№
50
Название детали
Защитная шайба
Заводской номер
ДЗ-133.45.00.007
Количество на модель
1
№
52
Название детали
Палец
Заводской номер
342В.34.07.003
Количество на модель
4
№
55
Название детали
Ригель
Заводской номер
342В.34.07.004
Количество на модель
3
№
58
Название детали
Держатель
Заводской номер
ТО-18А.08.00.015
Количество на модель
8
№
60
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
1
№
62
Название детали
Штуцер
Заводской номер
УДГ1.01.01.027
Количество на модель
2
№
63
Название детали
Штуцер
Заводской номер
УДГ1.01.02.024
Количество на модель
2
№
66
Название детали
Штуцер
Заводской номер
УДГ1.01.02.033
Количество на модель
2
№
69
Название детали
Штуцер
Заводской номер
УДГ1.01.03.001
Количество на модель
1
№
71
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
1
№
74
Название детали
Штуцер
Заводской номер
УДГ1.01.17.019
Количество на модель
1
№
76
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.012
Количество на модель
1
№
79
Название детали
Заглушка
Заводской номер
УДГ1.09.01.006
Количество на модель
1
№
82
Название детали
Заглушка
Заводской номер
УДГ1.09.03.001
Количество на модель
2
№
84
Название детали
Штуцер
Заводской номер
УДГ1.11.00.004
Количество на модель
1
№
85
Название детали
Болт
Заводской номер
М8-6gx40.88.35.0115
Количество на модель
2
№
90
Название детали
Болт
Заводской номер
М8-6gx80.88.35.0115
Количество на модель
2
№
94
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
8
№
98
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
4
№
104
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
4
№
105
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
2
№
106
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
112
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
113
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
10
№
114
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
117
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
8
№
118
Название детали
КОЛЬЦО
Заводской номер
015-019-25-2-2
Количество на модель
1
№
119
Название детали
О- Кольцо
Заводской номер
23.5x3NBR70
Количество на модель
5
№
120
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
5
№
120
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
1
№
122
Название детали
КОЛЬЦО
Заводской номер
38.7x3.5NBR70
Количество на модель
1
№
122
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
8
№
123
Название детали
прокладка
Заводской номер
10 М3
Количество на модель
1
№
130
Название детали
прокладка
Заводской номер
27 М3
Количество на модель
2
№
140
Название детали
прокладка
Заводской номер
G 3/4 М3
Количество на модель
№
142
Название детали
Рукав
Заводской номер
12x20-1,6
Количество на модель
1
№
145
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
2
№
147
Название детали
Рукав
Заводской номер
32x43-1,6
Количество на модель
1
№
152
Название детали
Зажим
Заводской номер
TORRO 12-20/9-C7W2
Количество на модель
2
№
157
Название детали
Зажим
Заводской номер
TORRO 20-32/9-C7W2
Количество на модель
6
№
158
Название детали
Зажим
Заводской номер
TORRO 32-50/9-C7W2
Количество на модель
4
№
159
Название детали
Колпачек с язычком для прессмасленок
Заводской номер
63905
Количество на модель
4
№
160
Название детали
Кабельная стяжка
Заводской номер
TKUV 20/5
Количество на модель
3
№
161
Название детали
Кабельная стяжка
Заводской номер
TKUV 30/8
Количество на модель
1
№
162
Название детали
Клапан контроля давления
Заводской номер
620.01.202.30
Количество на модель
1
№
163
Название детали
Кольцо уплотнительное
Заводской номер
USIT236
Количество на модель
4
№
164
Название детали
Кольцо уплотнительное
Заводской номер
USIT9821
Количество на модель
1
№
165
Название детали
Лента спиральная черная
Заводской номер
А 20x16x20
Количество на модель
2
№
166
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-6-22,5-950-DKL90-DKL90
Количество на модель
1
№
170
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-10-18-500-DKL-DKL90
Количество на модель
1
№
171
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-13-27,5-1250-DKL-DKL90
Количество на модель
2
№
176
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-13-27,5-1450-DKL-DKL90
Количество на модель
1
№
178
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-13-27,5-1550-DKL-DKL45
Количество на модель
2
№
180
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-20-21,5-550-DKL-DKL90
Количество на модель
1
№
182
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-20-21,5-650-DKL-DKL90
Количество на модель
1
№
183
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-20-21,5-750-DKL-DKL45
Количество на модель
1
№
184
Название детали
Рукав высокого давления
Заводской номер
РВД 2SN-20-21,5-850-DKL-DKL90
Количество на модель
1
№
187
Название детали
Тройник
Заводской номер
XETA 15LHz3
Количество на модель
2
№
190
Название детали
Электрический переключатель давления
Заводской номер
41B10863T15D NO
Количество на модель
1
№
192
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник | 342В.34.07.020 | 1 | 1 | 1 | |||
| 10 | Трубопровод | 342В.34.07.050 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 342В.34.07.060 | 1 | 1 | 11 | |||
| 15 | Угольник поворотный | 342В.34.07.100 | 1 | 1 | 15 | |||
| 20 | Гидроцилиндр | 342В.34.07.200-Б | 2 | 2 | 20 | |||
| 21 | Гидроцилиндр | 342В.34.07.200-01Т-Б | 2 | 2 | 21 | |||
| 21 | Гидроцилиндр | 342В.34.07.200-01-Б | 2 | 2 | 21 | |||
| 22 | Гидроцилиндр | 342В.34.07.200-02-Б | 2 | 2 | 22 | |||
| 22 | Гидроцилиндр | 342В.34.07.200-02Т-Б | 2 | 2 | 22 | |||
| 23 | Клапан приоритетный в сборе со штуцерами | 352.34.07.070 | 1 | 1 | 23 | |||
| 23 | Клапан приоритетный в сборе со штуцерами | 352.34.07.070Т | 1 | 1 | 23 | |||
| 30 | Трубопровод | ТО-28А.78.00.050 | 1 | 1 | 30 | |||
| 33 | Коллектор сливной | 352.34.07.040 | 1 | 1 | 33 | |||
| 33 | Коллектор сливной | 352.34.07.050 | 1 | 1 | 33 | |||
| 36 | Клапан разгрузочный | ТО-28А.78.01.000 | 1 | 1 | 36 | |||
| 36 | Клапан разгрузочный | ТО-28А.78.01.000Т | 1 | 1 | 36 | |||
| 38 | Угольник поворотный | ТО-28А.78.99.020 | 1 | 1 | 38 | |||
| 40 | Болт | 208А.44.00.001 | 1 | 1 | 40 | |||
| 43 | Штуцер | 342В.34.07.001 | 1 | 1 | 43 | |||
| 46 | Труба | 342В.34.07.002 | 1 | 1 | 46 | |||
| 47 | Шпилька | 352.34.07.001 | 4 | 4 | 47 | |||
| 49 | Кронштейн | 352.34.07.009 | 1 | 1 | 49 | |||
| 50 | Установочная гайка | ДЗ-133.45.00.004 | 1 | 1 | 50 | |||
| 52 | Защитная шайба | ДЗ-133.45.00.007 | 1 | 1 | 52 | |||
| 55 | Палец | 342В.34.07.003 | 4 | 4 | 55 | |||
| 58 | Ригель | 342В.34.07.004 | 3 | 3 | 58 | |||
| 60 | Держатель | ТО-18А.08.00.015 | 8 | 8 | 60 | |||
| 62 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 62 | |||
| 63 | Штуцер | УДГ1.01.01.027 | 2 | 2 | 63 | |||
| 66 | Штуцер | УДГ1.01.02.024 | 2 | 2 | 66 | |||
| 69 | Штуцер | УДГ1.01.02.033 | 2 | 2 | 69 | |||
| 71 | Штуцер | УДГ1.01.03.001 | 1 | 1 | 71 | |||
| 74 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 74 | |||
| 76 | Штуцер | УДГ1.01.17.019 | 1 | 1 | 76 | |||
| 79 | Зажимной болт | УДГ1.05.00.012 | 1 | 1 | 79 | |||
| 82 | Заглушка | УДГ1.09.01.006 | 1 | 1 | 82 | |||
| 84 | Заглушка | УДГ1.09.03.001 | 2 | 2 | 84 | |||
| 85 | Штуцер | УДГ1.11.00.004 | 1 | 1 | 85 | |||
| 90 | Болт | М8-6gx40.88.35.0115 | 2 | 2 | 90 | |||
| 94 | Болт | М8-6gx80.88.35.0115 | 2 | 2 | 94 | |||
| 98 | Болт | М12-6gx30.88.35.0115 | 8 | 8 | 98 | |||
| 104 | Орех | М8-6H.8.35.0115 | 4 | 4 | 104 | |||
| 105 | Орех | М10-6H.8.35.0115 | 4 | 4 | 105 | |||
| 106 | Орех | М12-6H.8.35.0115 | 2 | 2 | 106 | |||
| 112 | Шайба | 8.65Г.0115 | 4 | 4 | 112 | |||
| 113 | Шайба | 10.65Г.0115 | 4 | 4 | 113 | |||
| 114 | Шайба | 12.65Г.0115 | 10 | 10 | 114 | |||
| 117 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 117 | |||
| 118 | Шайба | С.12.02.Ст3.0115 | 8 | 8 | 118 | |||
| 119 | КОЛЬЦО | 015-019-25-2-2 | 1 | 1 | 119 | |||
| 120 | О- Кольцо | 23.5x3NBR70 | 5 | 5 | 120 | |||
| 120 | Кольцо | 024-029-30-2-2 | 5 | 5 | 120 | |||
| 122 | КОЛЬЦО | 039-045-36-2-2 | 1 | 1 | 122 | |||
| 122 | КОЛЬЦО | 38.7x3.5NBR70 | 1 | 1 | 122 | |||
| 123 | КОЛЬЦО | 050-060-58-2-2 | 8 | 8 | 123 | |||
| 130 | прокладка | 10 М3 | 1 | 1 | 130 | |||
| 140 | прокладка | 27 М3 | 2 | 2 | 140 | |||
| 142 | прокладка | G 3/4 М3 | 142 | |||||
| 145 | Рукав | 12x20-1,6 | 1 | 1 | 145 | |||
| 147 | Рукав | 20x29-1,6 | 2 | 2 | 147 | |||
| 152 | Рукав | 32x43-1,6 | 1 | 1 | 152 | |||
| 157 | Зажим | TORRO 12-20/9-C7W2 | 2 | 2 | 157 | |||
| 158 | Зажим | TORRO 20-32/9-C7W2 | 6 | 6 | 158 | |||
| 159 | Зажим | TORRO 32-50/9-C7W2 | 4 | 4 | 159 | |||
| 160 | Колпачек с язычком для прессмасленок | 63905 | 4 | 4 | 160 | |||
| 161 | Кабельная стяжка | TKUV 20/5 | 3 | 3 | 161 | |||
| 162 | Кабельная стяжка | TKUV 30/8 | 1 | 1 | 162 | |||
| 163 | Клапан контроля давления | 620.01.202.30 | 1 | 1 | 163 | |||
| 164 | Кольцо уплотнительное | USIT236 | 4 | 4 | 164 | |||
| 165 | Кольцо уплотнительное | USIT9821 | 1 | 1 | 165 | |||
| 166 | Лента спиральная черная | А 20x16x20 | 2 | 2 | 166 | |||
| 170 | Рукав высокого давления | РВД 1SN-6-22,5-950-DKL90-DKL90 | 1 | 1 | 170 | |||
| 171 | Рукав высокого давления | РВД 1SN-10-18-500-DKL-DKL90 | 1 | 1 | 171 | |||
| 176 | Рукав высокого давления | РВД 2SN-13-27,5-1250-DKL-DKL90 | 2 | 2 | 176 | |||
| 178 | Рукав высокого давления | РВД 2SN-13-27,5-1450-DKL-DKL90 | 1 | 1 | 178 | |||
| 180 | Рукав высокого давления | РВД 2SN-13-27,5-1550-DKL-DKL45 | 2 | 2 | 180 | |||
| 182 | Рукав высокого давления | РВД 2SN-20-21,5-550-DKL-DKL90 | 1 | 1 | 182 | |||
| 183 | Рукав высокого давления | РВД 2SN-20-21,5-650-DKL-DKL90 | 1 | 1 | 183 | |||
| 184 | Рукав высокого давления | РВД 2SN-20-21,5-750-DKL-DKL45 | 1 | 1 | 184 | |||
| 187 | Рукав высокого давления | РВД 2SN-20-21,5-850-DKL-DKL90 | 1 | 1 | 187 | |||
| 190 | Тройник | XETA 15LHz3 | 2 | 2 | 190 | |||
| 192 | Электрический переключатель давления | 41B10863T15D NO | 1 | 1 | 192 |
