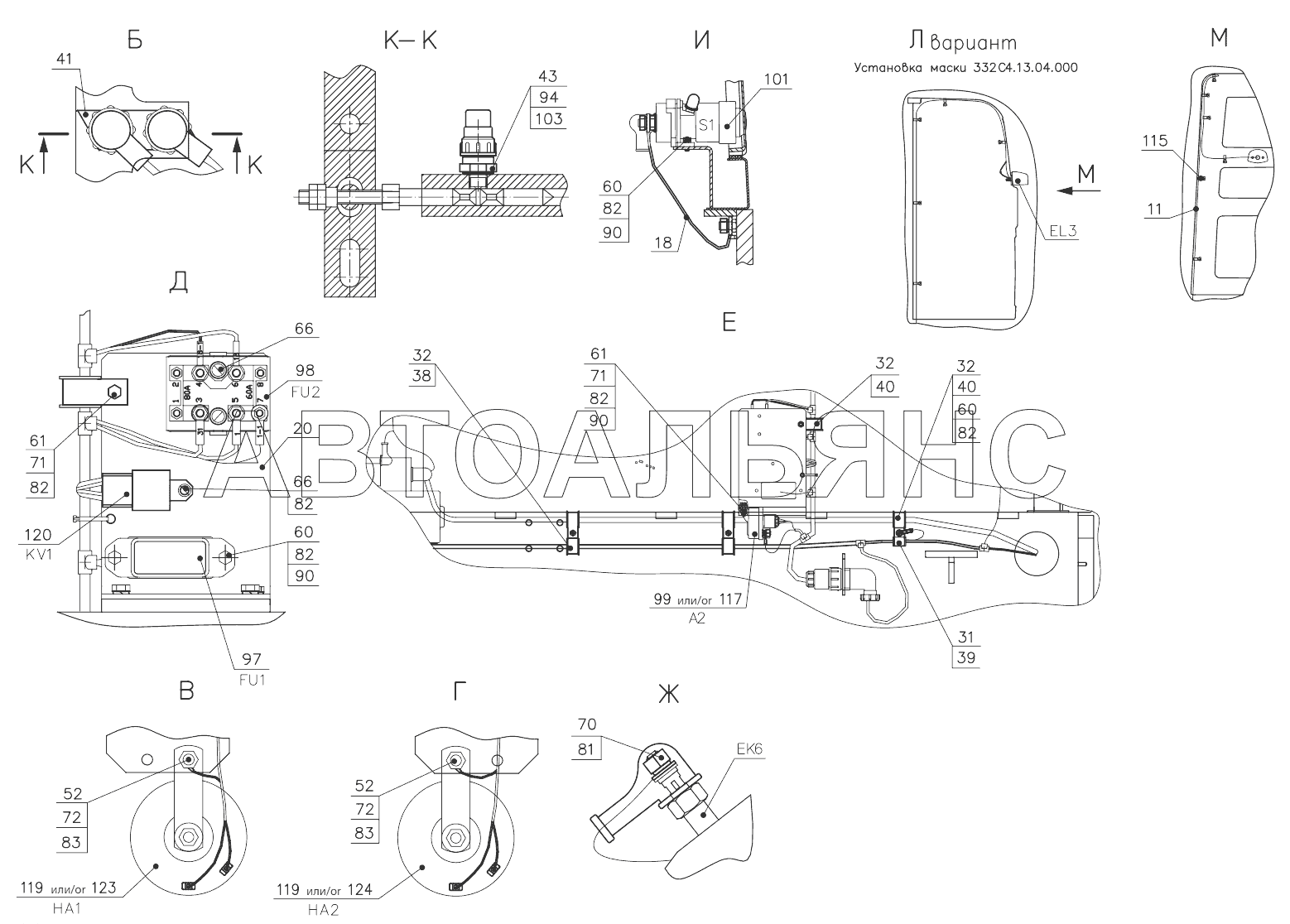

Электросистема 342С4.37.00.000;Electric system 342С4.37.00.000
100%
Название детали
Устройство сигнализации
Заводской номер
211.37.00.250-Б
Количество на модель
1
№
1
Название детали
Жгут
Заводской номер
342В.11.00.300Т
Количество на модель
1
№
3
Название детали
Жгут 4
Заводской номер
342В.11.00.400Т-Г
Количество на модель
1
№
4
Название детали
Жгут 2
Заводской номер
342С4.37.00.200-Б
Количество на модель
1
№
7
Название детали
Жгут
Заводской номер
342С4.37.00.500
Количество на модель
1
№
10
Название детали
Жгут
Заводской номер
342С4.37.00.500-01
Количество на модель
1
№
11
Название детали
Жгут 6
Заводской номер
342С4.37.00.600-Б
Количество на модель
2
№
12
Название детали
Провод
Заводской номер
342С4.37.00.700
Количество на модель
1
№
13
Название детали
Провод
Заводской номер
342С4.37.00.750
Количество на модель
1
№
14
Название детали
Провод
Заводской номер
342С4.37.00.800
Количество на модель
1
№
15
Название детали
Провод М-
Заводской номер
ТО-27-2АУХЛ-12 00.02.750
Количество на модель
3
№
18
Название детали
Панель
Заводской номер
342С4.37.00.001-Б
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
352С.37.00.001
Количество на модель
2
№
24
Название детали
Кронштейн
Заводской номер
352С.37.00.002-Б
Количество на модель
1
№
25
Название детали
Прижим
Заводской номер
527.37.00.002
Количество на модель
2
№
27
Название детали
Втулка
Заводской номер
Д-565.4100-07
Количество на модель
5
№
30
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.002
Количество на модель
2
№
31
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
22
№
32
Название детали
НАКОНЕЧНИК РЕЗИНОВЫЙ
Заводской номер
ТМ-59.6000-38
Количество на модель
1
№
36
Название детали
Хомут
Заводской номер
ТО-18А.11.00.003
Количество на модель
9
№
38
Название детали
Хомут
Заводской номер
ТО-18А.11.00.009
Количество на модель
2
№
39
Название детали
Хомут
Заводской номер
ТО-18А.11.00.011
Количество на модель
9
№
40
Название детали
Планка
Заводской номер
ТО-18Д.11.00.007
Количество на модель
1
№
41
Название детали
Шайба
Заводской номер
ТО-25.58.07.008
Количество на модель
20
№
43
Название детали
прокладка
Заводской номер
ТО-28А.11.00.003
Количество на модель
2
№
45
Название детали
Втулка
Заводской номер
У22-2.37-50.002-01
Количество на модель
2
№
47
Название детали
Хомут
Заводской номер
У22-2.37-50.025-04
Количество на модель
4
№
49
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
9
№
52
Название детали
Болт
Заводской номер
М8-6gx35.88.35.0115
Количество на модель
6
№
53
Название детали
Болт
Заводской номер
М10-6gx16.88.35.0115
Количество на модель
2
№
54
Название детали
Болт
Заводской номер
М10-6gx35.88.35.0115
Количество на модель
4
№
55
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
1
№
57
Название детали
Болт
Заводской номер
М6-6gx12.88.35.0115
Количество на модель
18
№
59
Название детали
Болт
Заводской номер
М6-6gx16.88.35.0115
Количество на модель
9
№
60
Название детали
Болт
Заводской номер
М6-6gx20.88.35.0115
Количество на модель
2
№
61
Название детали
Винт
Заводской номер
В.М4-6gx16.46.0115
Количество на модель
2
№
64
Название детали
Винт
Заводской номер
В.М6-6gx16.46.0115
Количество на модель
3
№
66
Название детали
Гайка
Заводской номер
М4-6H.8.35.0115
Количество на модель
2
№
69
Название детали
Орех
Заводской номер
М5-6H.8.35.0115
Количество на модель
6
№
70
Название детали
Орех
Заводской номер
М6-6H.8.35.0115
Количество на модель
7
№
71
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
7
№
72
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
4
№
73
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
2
№
74
Название детали
Шайба
Заводской номер
4.65Г.0115
Количество на модель
2
№
80
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
6
№
81
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
36
№
82
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
9
№
83
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
84
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
3
№
85
Название детали
Шайба
Заводской номер
С.4.02.Ст3.0115
Количество на модель
2
№
88
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
11
№
90
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
11
№
91
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
92
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
4
№
94
Название детали
прокладка
Заводской номер
10 М3
Количество на модель
2
№
95
Название детали
Аккумулятор
Заводской номер
6СТ-190АЗ
Количество на модель
2
№
96
Название детали
Блок предохранителей
Заводской номер
БП-3-02
Количество на модель
1
№
97
Название детали
Блок предохранителей
Заводской номер
БП-11-05
Количество на модель
1
№
98
Название детали
Блок управления
Заводской номер
5011-760-150
Количество на модель
1
№
99
Название детали
Выключатель аккумуляторной батареи 1212.3737
Заводской номер
1212.3737
Количество на модель
1
№
101
Название детали
Выключатель концевой ВК24-1
Заводской номер
ВК24-1
Количество на модель
2
№
103
Название детали
Выключатель света «Стоп» гидравлический
Заводской номер
ВК12Б-02
Количество на модель
2
№
104
Название детали
Датчик
Заводской номер
ДАДВ-02
Количество на модель
1
№
107
Название детали
Датчик аварийного давления масла
Заводской номер
ДАДМ
Количество на модель
1
№
108
Название детали
Датчик засоренности воздушного фильтра
Заводской номер
ДСФ-65
Количество на модель
1
№
110
Название детали
Датчик
Заводской номер
ДУТЖ-03
Количество на модель
1
№
112
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223 200x4,5
Количество на модель
90
№
115
Название детали
Контроллер свечей накаливания
Заводской номер
КСН-1.3761Р-200
Количество на модель
1
№
117
Название детали
Комплект электрических сигналов
Заводской номер
DL120-24V
Количество на модель
1
№
119
Название детали
Реле стартера-
Заводской номер
738.3747-50
Количество на модель
1
№
120
Название детали
Сигнал звуковой
Заводской номер
K91-2M-24V-H
Количество на модель
1
№
123
Название детали
Сигнал звуковой
Заводской номер
K91-2M-24V-L
Количество на модель
1
№
124
Название детали
Фара дорожная
Заводской номер
8703.302/6-01
Количество на модель
1
№
129
Название детали
Фара дорожная
Заводской номер
8703.302/06-01
Количество на модель
1
№
130
Название детали
Лампа заднего хода
Заводской номер
2112.3711-02
Количество на модель
2
№
131
Название детали
Фонарь 3-х секционный задний
Заводской номер
8520.25/11
Количество на модель
1
№
133
Название детали
Фонарь- х секционный
Заводской номер
8520.25/70
Количество на модель
1
№
134
Название детали
Фонарь передний многофункциональный
Заводской номер
3733.3712
Количество на модель
2
№
135
Название детали
Фонарь освещения номерного знака
Заводской номер
112.00.05
Количество на модель
1
№
137
Название детали
Электрический переключатель давления
Заводской номер
41C20864T40D NC
Количество на модель
1
№
140
Название детали
Электрический переключатель давления
Заводской номер
41C20865T55D NC
Количество на модель
1
№
141
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Устройство сигнализации | 211.37.00.250-Б | 1 | 1 | 1 | |||
| 3 | Жгут | 342В.11.00.300Т | 1 | 1 | 3 | |||
| 4 | Жгут 4 | 342В.11.00.400Т-Г | 1 | 1 | 4 | |||
| 7 | Жгут 2 | 342С4.37.00.200-Б | 1 | 1 | 7 | |||
| 10 | Жгут | 342С4.37.00.500 | 1 | 1 | 10 | |||
| 11 | Жгут | 342С4.37.00.500-01 | 1 | 1 | 11 | |||
| 12 | Жгут 6 | 342С4.37.00.600-Б | 2 | 2 | 12 | |||
| 13 | Провод | 342С4.37.00.700 | 1 | 1 | 13 | |||
| 14 | Провод | 342С4.37.00.750 | 1 | 1 | 14 | |||
| 15 | Провод | 342С4.37.00.800 | 1 | 1 | 15 | |||
| 18 | Провод М- | ТО-27-2АУХЛ-12 00.02.750 | 3 | 3 | 18 | |||
| 20 | Панель | 342С4.37.00.001-Б | 1 | 1 | 20 | |||
| 24 | прокладка | 352С.37.00.001 | 2 | 2 | 24 | |||
| 25 | Кронштейн | 352С.37.00.002-Б | 1 | 1 | 25 | |||
| 27 | Прижим | 527.37.00.002 | 2 | 2 | 27 | |||
| 30 | Втулка | Д-565.4100-07 | 5 | 5 | 30 | |||
| 31 | Втулка | ДЭ-224А.47.00.002 | 2 | 2 | 31 | |||
| 32 | Втулка | ДЭ-224А.47.00.003 | 22 | 22 | 32 | |||
| 36 | НАКОНЕЧНИК РЕЗИНОВЫЙ | ТМ-59.6000-38 | 1 | 1 | 36 | |||
| 38 | Хомут | ТО-18А.11.00.003 | 9 | 9 | 38 | |||
| 39 | Хомут | ТО-18А.11.00.009 | 2 | 2 | 39 | |||
| 40 | Хомут | ТО-18А.11.00.011 | 9 | 9 | 40 | |||
| 41 | Планка | ТО-18Д.11.00.007 | 1 | 1 | 41 | |||
| 43 | Шайба | ТО-25.58.07.008 | 20 | 20 | 43 | |||
| 45 | прокладка | ТО-28А.11.00.003 | 2 | 2 | 45 | |||
| 47 | Втулка | У22-2.37-50.002-01 | 2 | 2 | 47 | |||
| 49 | Хомут | У22-2.37-50.025-04 | 4 | 4 | 49 | |||
| 52 | Болт | М8-6gx25.88.35.0115 | 9 | 9 | 52 | |||
| 53 | Болт | М8-6gx35.88.35.0115 | 6 | 6 | 53 | |||
| 54 | Болт | М10-6gx16.88.35.0115 | 2 | 2 | 54 | |||
| 55 | Болт | М10-6gx35.88.35.0115 | 4 | 4 | 55 | |||
| 57 | Болт | М12-6gx30.88.35.0115 | 1 | 1 | 57 | |||
| 59 | Болт | М6-6gx12.88.35.0115 | 18 | 18 | 59 | |||
| 60 | Болт | М6-6gx16.88.35.0115 | 9 | 9 | 60 | |||
| 61 | Болт | М6-6gx20.88.35.0115 | 2 | 2 | 61 | |||
| 64 | Винт | В.М4-6gx16.46.0115 | 2 | 2 | 64 | |||
| 66 | Винт | В.М6-6gx16.46.0115 | 3 | 3 | 66 | |||
| 69 | Гайка | М4-6H.8.35.0115 | 2 | 2 | 69 | |||
| 70 | Орех | М5-6H.8.35.0115 | 6 | 6 | 70 | |||
| 71 | Орех | М6-6H.8.35.0115 | 7 | 7 | 71 | |||
| 72 | Орех | М8-6H.8.35.0115 | 7 | 7 | 72 | |||
| 73 | Орех | М10-6H.8.35.0115 | 4 | 4 | 73 | |||
| 74 | Орех | М12-6H.8.35.0115 | 2 | 2 | 74 | |||
| 80 | Шайба | 4.65Г.0115 | 2 | 2 | 80 | |||
| 81 | Шайба | 5.65Г.0115 | 6 | 6 | 81 | |||
| 82 | Шайба | 6.65Г.0115 | 36 | 36 | 82 | |||
| 83 | Шайба | 8.65Г.0115 | 9 | 9 | 83 | |||
| 84 | Шайба | 10.65Г.0115 | 2 | 2 | 84 | |||
| 85 | Шайба | 12.65Г.0115 | 3 | 3 | 85 | |||
| 88 | Шайба | С.4.02.Ст3.0115 | 2 | 2 | 88 | |||
| 90 | Шайба | С.6.02.Ст3.0115 | 11 | 11 | 90 | |||
| 91 | Шайба | С.8.02.Ст3.0115 | 11 | 11 | 91 | |||
| 92 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 92 | |||
| 94 | Шайба | С.16.02.Ст3.0115 | 4 | 4 | 94 | |||
| 95 | прокладка | 10 М3 | 2 | 2 | 95 | |||
| 96 | Аккумулятор | 6СТ-190АЗ | 2 | 2 | 96 | |||
| 97 | Блок предохранителей | БП-3-02 | 1 | 1 | 97 | |||
| 98 | Блок предохранителей | БП-11-05 | 1 | 1 | 98 | |||
| 99 | Блок управления | 5011-760-150 | 1 | 1 | 99 | |||
| 101 | Выключатель аккумуляторной батареи 1212.3737 | 1212.3737 | 1 | 1 | 101 | |||
| 103 | Выключатель концевой ВК24-1 | ВК24-1 | 2 | 2 | 103 | |||
| 104 | Выключатель света «Стоп» гидравлический | ВК12Б-02 | 2 | 2 | 104 | |||
| 107 | Датчик | ДАДВ-02 | 1 | 1 | 107 | |||
| 108 | Датчик аварийного давления масла | ДАДМ | 1 | 1 | 108 | |||
| 110 | Датчик засоренности воздушного фильтра | ДСФ-65 | 1 | 1 | 110 | |||
| 112 | Датчик | ДУТЖ-03 | 1 | 1 | 112 | |||
| 115 | Кабельная стяжка | SEL.3.223 200x4,5 | 90 | 90 | 115 | |||
| 117 | Контроллер свечей накаливания | КСН-1.3761Р-200 | 1 | 1 | 117 | |||
| 119 | Комплект электрических сигналов | DL120-24V | 1 | 1 | 119 | |||
| 120 | Реле стартера- | 738.3747-50 | 1 | 1 | 120 | |||
| 123 | Сигнал звуковой | K91-2M-24V-H | 1 | 1 | 123 | |||
| 124 | Сигнал звуковой | K91-2M-24V-L | 1 | 1 | 124 | |||
| 129 | Фара дорожная | 8703.302/6-01 | 1 | 1 | 129 | |||
| 130 | Фара дорожная | 8703.302/06-01 | 1 | 1 | 130 | |||
| 131 | Лампа заднего хода | 2112.3711-02 | 2 | 2 | 131 | |||
| 133 | Фонарь 3-х секционный задний | 8520.25/11 | 1 | 1 | 133 | |||
| 134 | Фонарь- х секционный | 8520.25/70 | 1 | 1 | 134 | |||
| 135 | Фонарь передний многофункциональный | 3733.3712 | 2 | 2 | 135 | |||
| 137 | Фонарь освещения номерного знака | 112.00.05 | 1 | 1 | 137 | |||
| 140 | Электрический переключатель давления | 41C20864T40D NC | 1 | 1 | 140 | |||
| 141 | Электрический переключатель давления | 41C20865T55D NC | 1 | 1 | 141 |
