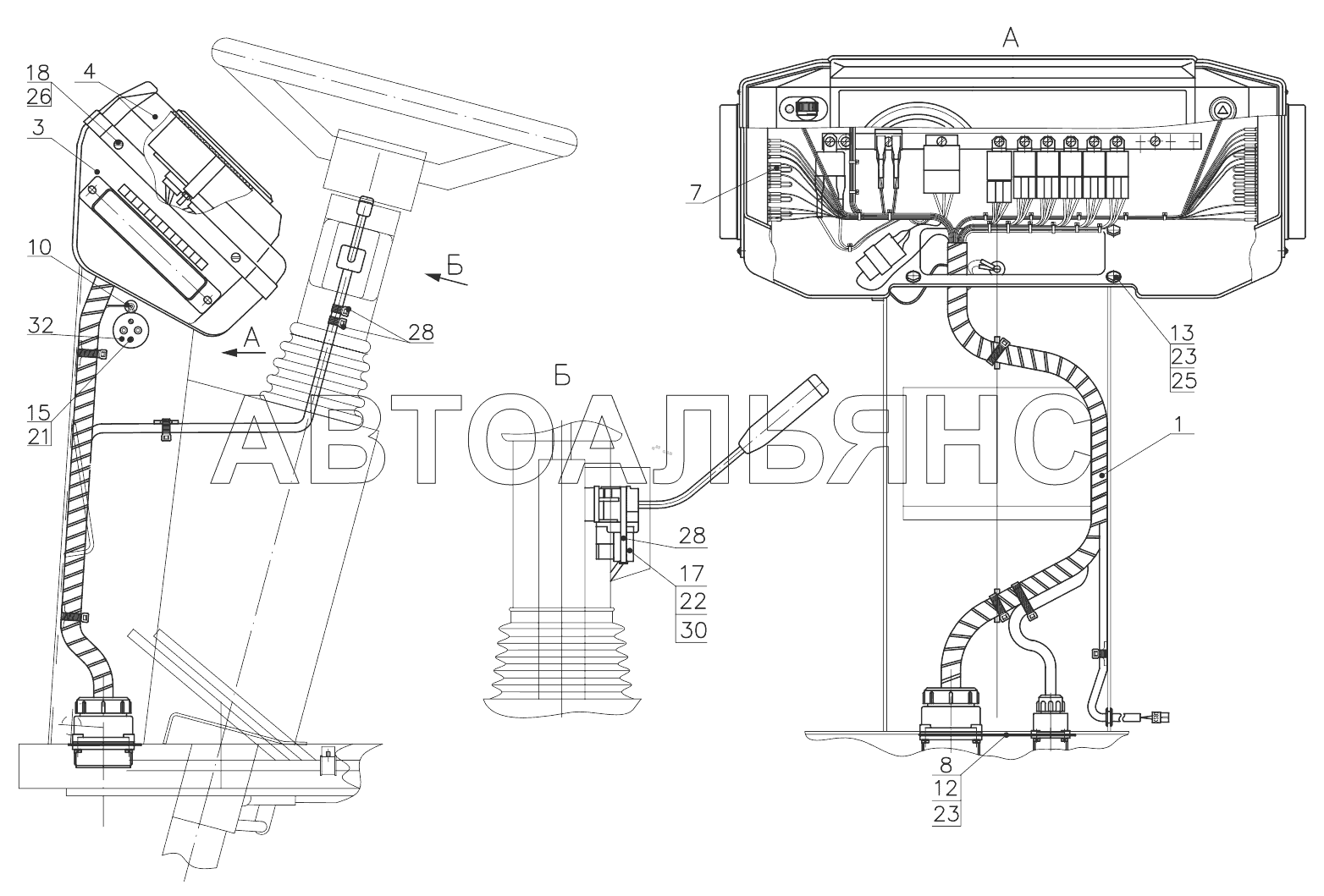

Электросистема подкабинника 342С4.38.02.000;Under-cab electric system 342С4.38.02.000
100%
Название детали
Жгут 4
Заводской номер
342В.38.02.400Т-Г
Количество на модель
1
№
1
Название детали
Панель нижняя
Заводской номер
342С4.38.02.100
Количество на модель
1
№
3
Название детали
Панель верхняя
Заводской номер
342С4.38.02.200
Количество на модель
1
№
4
Название детали
Провод
Заводской номер
У7810.7-9.02.43.600-01
Количество на модель
13
№
7
Название детали
Тарелка
Заводской номер
332С4.78.91.001
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М6-6gx12.88.35.0115
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
М6-6gx20.88.35.0115
Количество на модель
4
№
13
Название детали
Винт
Заводской номер
В.М3-6gx25.46.0115
Количество на модель
2
№
15
Название детали
Винт
Заводской номер
В.М5-6gx10.46.0115
Количество на модель
2
№
17
Название детали
Винт
Заводской номер
В.М5-6gx16.46.0115
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
3.65Г.0115
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
6
№
23
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
4
№
25
Название детали
Шайба
Заводской номер
С.5.02.Ст3.0115
Количество на модель
4
№
26
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223
Количество на модель
14
№
28
Название детали
Переключатель подрулевой
Заводской номер
3912.3769
Количество на модель
1
№
30
Название детали
Розетка
Заводской номер
РНЦ10-002 УХЛ2
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут 4 | 342В.38.02.400Т-Г | 1 | 1 | 1 | |||
| 3 | Панель нижняя | 342С4.38.02.100 | 1 | 1 | 3 | |||
| 4 | Панель верхняя | 342С4.38.02.200 | 1 | 1 | 4 | |||
| 7 | Провод | У7810.7-9.02.43.600-01 | 13 | 13 | 7 | |||
| 8 | Тарелка | 332С4.78.91.001 | 1 | 1 | 8 | |||
| 10 | Втулка | У22-2.37-50.002 | 1 | 1 | 10 | |||
| 12 | Болт | М6-6gx12.88.35.0115 | 2 | 2 | 12 | |||
| 13 | Болт | М6-6gx20.88.35.0115 | 4 | 4 | 13 | |||
| 15 | Винт | В.М3-6gx25.46.0115 | 2 | 2 | 15 | |||
| 17 | Винт | В.М5-6gx10.46.0115 | 2 | 2 | 17 | |||
| 18 | Винт | В.М5-6gx16.46.0115 | 4 | 4 | 18 | |||
| 21 | Шайба | 3.65Г.0115 | 2 | 2 | 21 | |||
| 22 | Шайба | 5.65Г.0115 | 2 | 2 | 22 | |||
| 23 | Шайба | 6.65Г.0115 | 6 | 6 | 23 | |||
| 25 | Шайба | С.6.02.Ст3.0115 | 4 | 4 | 25 | |||
| 26 | Шайба | С.5.02.Ст3.0115 | 4 | 4 | 26 | |||
| 28 | Кабельная стяжка | SEL.3.223 | 14 | 14 | 28 | |||
| 30 | Переключатель подрулевой | 3912.3769 | 1 | 1 | 30 | |||
| 32 | Розетка | РНЦ10-002 УХЛ2 | 1 | 1 | 32 |
