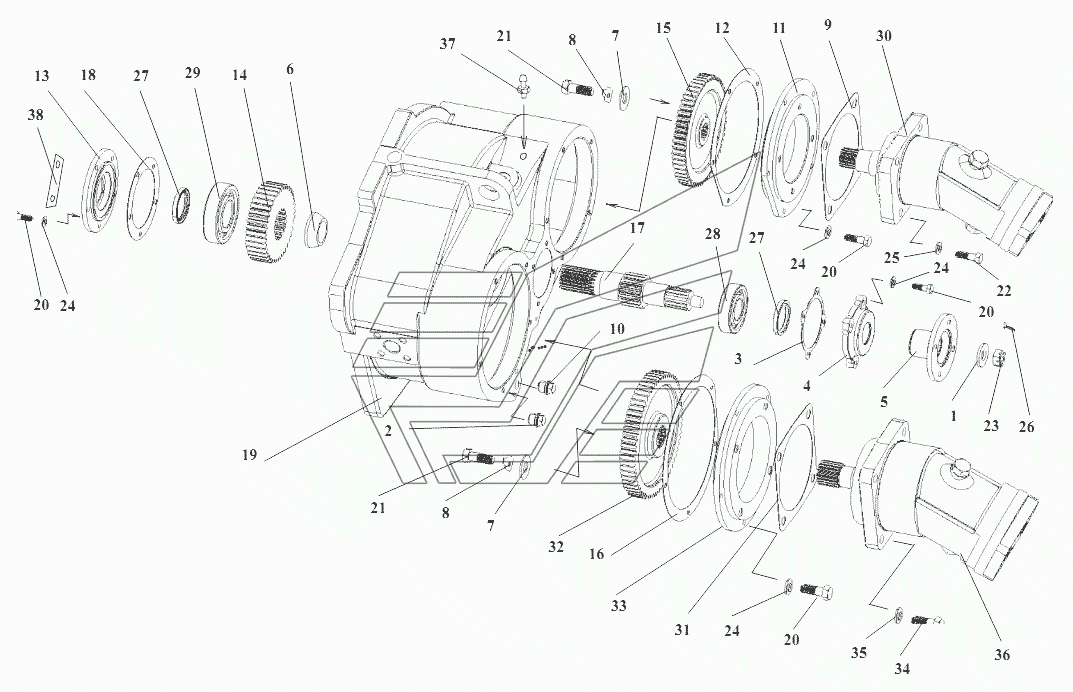

TO-A. Редуктор отбора мощности
100%
Название детали
Шайба
Заводской номер
Д-565.3110-05
Количество на модель
1
№
1
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
Д-565.3110-54
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
Д-565.3110-66
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
ТО-28А.02.04.013
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
ТМ-3.40.00.021
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
ТО-18.02.04.904
Количество на модель
2
№
7
Название детали
Стопорная шайба
Заводской номер
ТО-18.02.04.906
Количество на модель
2
№
8
Название детали
прокладка
Заводской номер
ТО-28.02.04.029
Количество на модель
1
№
9
Название детали
Заглушка
Заводской номер
УДГ1-09.03.006
Количество на модель
1
№
10
Название детали
Проставка
Заводской номер
ТО-28А.02.04.001
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
ТО-28А.02.04.002
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
ТО-28А.02.04.003
Количество на модель
1
№
13
Название детали
Шестерня
Заводской номер
ТО-28А.02.04.005
Количество на модель
1
№
14
Название детали
Шестерня
Заводской номер
ТО-28А.02.04.006
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
ТО-28А.02.04.007
Количество на модель
1
№
16
Название детали
ВАЛ
Заводской номер
ТО-28А.02.04.008
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
ТО-28А.02.04.009
Количество на модель
1
№
18
Название детали
Корпус
Заводской номер
ТО-28А.02.04.012
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
18
№
20
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
М12х40.7796
Количество на модель
5
№
22
Название детали
Орех
Заводской номер
М20.5915
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
18
№
24
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
5
№
25
Название детали
Шплинт
Заводской номер
4x40.397
Количество на модель
1
№
26
Название детали
Манжета (d=50, D=70, h=10)
Заводской номер
1.2-50x70-1.8752
Количество на модель
2
№
27
Название детали
Подшипник
Заводской номер
308A.8338
Количество на модель
1
№
28
Название детали
Подшипник
Заводской номер
310.8338
Количество на модель
1
№
29
Название детали
Насос
Заводской номер
310.3.56-04
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
ТО-18.02.04.905
Количество на модель
1
№
31
Название детали
Шестерня
Заводской номер
ТО-28А.02.04.004
Количество на модель
1
№
32
Название детали
Проставка
Заводской номер
ТО-28А.02.04.011
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
М16х45.7796
Количество на модель
4
№
34
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
4
№
35
Название детали
Насос
Заводской номер
310.3.112-04
Количество на модель
1
№
36
Название детали
Штуцер
Заводской номер
ТМ-59М.14.00.003
Количество на модель
1
№
37
Название детали
Планка
Заводской номер
ТО-28А.02.04.017
Количество на модель
3
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | Д-565.3110-05 | 1 | 1 | 1 | |||
| 2 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 2 | |||
| 3 | прокладка | Д-565.3110-54 | 1 | 1 | 3 | |||
| 4 | Крышка | Д-565.3110-66 | 1 | 1 | 4 | |||
| 5 | Фланец | ТО-28А.02.04.013 | 1 | 1 | 5 | |||
| 6 | Втулка | ТМ-3.40.00.021 | 1 | 1 | 6 | |||
| 7 | Шайба | ТО-18.02.04.904 | 2 | 2 | 7 | |||
| 8 | Стопорная шайба | ТО-18.02.04.906 | 2 | 2 | 8 | |||
| 9 | прокладка | ТО-28.02.04.029 | 1 | 1 | 9 | |||
| 10 | Заглушка | УДГ1-09.03.006 | 1 | 1 | 10 | |||
| 11 | Проставка | ТО-28А.02.04.001 | 1 | 1 | 11 | |||
| 12 | прокладка | ТО-28А.02.04.002 | 1 | 1 | 12 | |||
| 13 | Крышка | ТО-28А.02.04.003 | 1 | 1 | 13 | |||
| 14 | Шестерня | ТО-28А.02.04.005 | 1 | 1 | 14 | |||
| 15 | Шестерня | ТО-28А.02.04.006 | 1 | 1 | 15 | |||
| 16 | прокладка | ТО-28А.02.04.007 | 1 | 1 | 16 | |||
| 17 | ВАЛ | ТО-28А.02.04.008 | 1 | 1 | 17 | |||
| 18 | прокладка | ТО-28А.02.04.009 | 1 | 1 | 18 | |||
| 19 | Корпус | ТО-28А.02.04.012 | 1 | 1 | 19 | |||
| 20 | Болт | М10х25.7796 | 18 | 18 | 20 | |||
| 21 | Болт | М12х25.7796 | 2 | 2 | 21 | |||
| 22 | Болт | М12х40.7796 | 5 | 5 | 22 | |||
| 23 | Орех | М20.5915 | 1 | 1 | 23 | |||
| 24 | Шайба | 10.6402 | 18 | 18 | 24 | |||
| 25 | Шайба | 12.6402 | 5 | 5 | 25 | |||
| 26 | Шплинт | 4x40.397 | 1 | 1 | 26 | |||
| 27 | Манжета (d=50, D=70, h=10) | 1.2-50x70-1.8752 | 2 | 2 | 27 | |||
| 28 | Подшипник | 308A.8338 | 1 | 1 | 28 | |||
| 29 | Подшипник | 310.8338 | 1 | 1 | 29 | |||
| 30 | Насос | 310.3.56-04 | 1 | 1 | 30 | |||
| 31 | прокладка | ТО-18.02.04.905 | 1 | 1 | 31 | |||
| 32 | Шестерня | ТО-28А.02.04.004 | 1 | 1 | 32 | |||
| 33 | Проставка | ТО-28А.02.04.011 | 1 | 1 | 33 | |||
| 34 | Болт | М16х45.7796 | 4 | 4 | 34 | |||
| 35 | Шайба | 16.6402 | 4 | 4 | 35 | |||
| 36 | Насос | 310.3.112-04 | 1 | 1 | 36 | |||
| 37 | Штуцер | ТМ-59М.14.00.003 | 1 | 1 | 37 | |||
| 38 | Планка | ТО-28А.02.04.017 | 3 | 3 | 38 |
