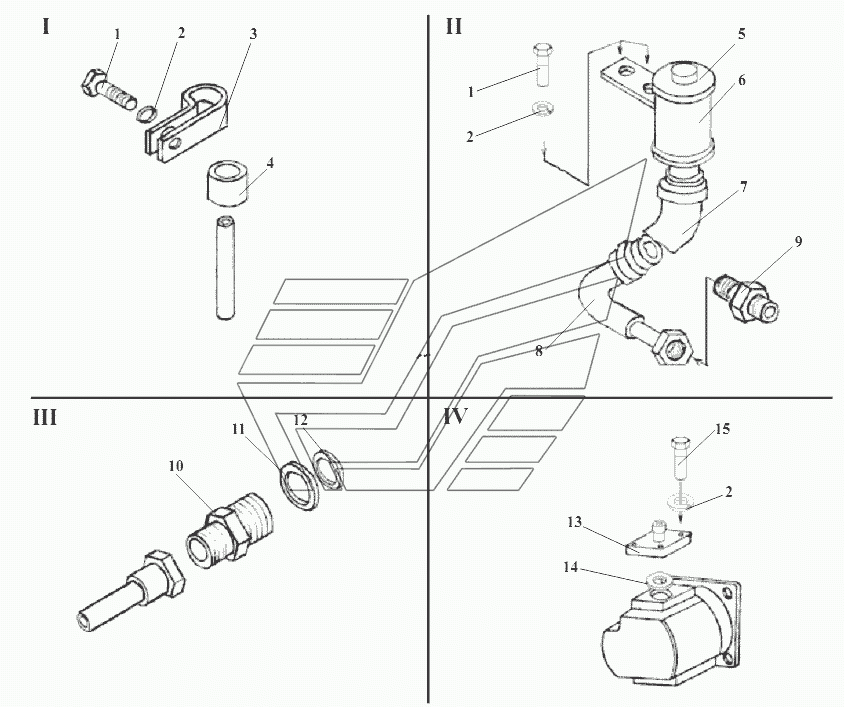

ТО- А. Гидросистема ГМП
100%
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
8
№
2
Название детали
Хомут
Заводской номер
ТО-18А.11.00.009-01
Количество на модель
2
№
3
Название детали
Втулка
Заводской номер
500-1104540
Количество на модель
2
№
4
Название детали
Наливной носик
Заводской номер
ТО-18А.07.01.100
Количество на модель
1
№
5
Название детали
Фильтр
Заводской номер
1,1,32-25/16
Количество на модель
1
№
6
Название детали
Рукав (L=мм)
Заводской номер
32x43-1,6.10362
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
ТО-18А.07.00.170
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
ТО-18.08.00.004
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
ТО-18.08.00.012
Количество на модель
4
№
10
Название детали
Прокладка
Заводской номер
27АО.23358
Количество на модель
4
№
11
Название детали
КОЛЬЦО
Заводской номер
024-029-30-2-2.9833
Количество на модель
4
№
12
Название детали
Фланец
Заводской номер
ТО-18А.07.02.180
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
040-045-30-2-2.9833
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М8х30.7796
Количество на модель
4
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8х25.7796 | 4 | 4 | 1 | |||
| 2 | Шайба | 8.6402 | 8 | 8 | 2 | |||
| 3 | Хомут | ТО-18А.11.00.009-01 | 2 | 2 | 3 | |||
| 4 | Втулка | 500-1104540 | 2 | 2 | 4 | |||
| 5 | Наливной носик | ТО-18А.07.01.100 | 1 | 1 | 5 | |||
| 6 | Фильтр | 1,1,32-25/16 | 1 | 1 | 6 | |||
| 7 | Рукав (L=мм) | 32x43-1,6.10362 | 1 | 1 | 7 | |||
| 8 | Трубопровод | ТО-18А.07.00.170 | 1 | 1 | 8 | |||
| 9 | Штуцер | ТО-18.08.00.004 | 1 | 1 | 9 | |||
| 10 | Штуцер | ТО-18.08.00.012 | 4 | 4 | 10 | |||
| 11 | Прокладка | 27АО.23358 | 4 | 4 | 11 | |||
| 12 | КОЛЬЦО | 024-029-30-2-2.9833 | 4 | 4 | 12 | |||
| 13 | Фланец | ТО-18А.07.02.180 | 1 | 1 | 13 | |||
| 14 | Кольцо | 040-045-30-2-2.9833 | 1 | 1 | 14 | |||
| 15 | Болт | М8х30.7796 | 4 | 4 | 15 |
