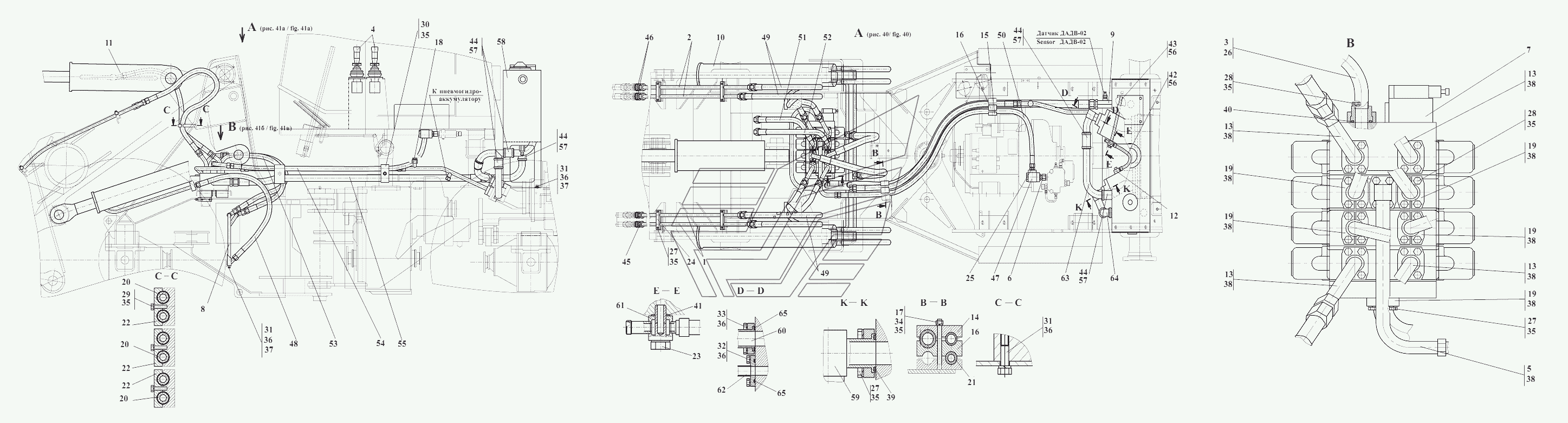

С.- Гидросистема рабочего оборудования
100%
Название детали
Трубопровод
Заводской номер
342С.36.02.000
Количество на модель
2
№
1
Название детали
Трубопровод
Заводской номер
332С.46.02.000
Количество на модель
2
№
2
Название детали
Трубопровод
Заводской номер
332С.46.03.000
Количество на модель
1
№
3
Название детали
Управление гидрораспределителем
Заводской номер
332С.46.09.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
342С.46.06.000
Количество на модель
1
№
5
Название детали
Переходник
Заводской номер
342С.46.07.000
Количество на модель
1
№
6
Название детали
Гидрораспределитель- секционный с гидроуправлением
Заводской номер
РГС25Г.4-27.00.000
Количество на модель
1
№
7
Название детали
Коллектор
Заводской номер
ТО-18Б.76.12.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
ТО-18Б.76.13.000
Количество на модель
1
№
9
Название детали
Цилиндр стреловой
Заводской номер
ТО-28А.06.25.000
Количество на модель
2
№
10
Название детали
Цилиндр стреловой
Заводской номер
ТО-28А.06.01.000
Количество на модель
2
№
10
Название детали
Цилиндр ковшовый
Заводской номер
ТО-28А.06.26.000
Количество на модель
1
№
11
Название детали
Цилиндр ковшовый
Заводской номер
ТО-28А.06.15.000
Количество на модель
1
№
11
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.120
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
ТО-28А.06.04.000
Количество на модель
4
№
13
Название детали
Колодка
Заводской номер
342С.46.00.002-01
Количество на модель
1
№
14
Название детали
Колодка
Заводской номер
342С.46.00.003-01
Количество на модель
1
№
15
Название детали
Колодка
Заводской номер
342С.46.00.004
Количество на модель
2
№
16
Название детали
Шпилька
Заводской номер
342С.46.00.006
Количество на модель
2
№
17
Название детали
Заглушка
Заводской номер
342С.46.00.007
Количество на модель
1
№
18
Название детали
Полуфланец
Заводской номер
P10FIS8184L1(NP25)SAE518B
Количество на модель
10
№
19
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
6
№
20
Название детали
Тарелка
Заводской номер
ТО-18Б.76.00.007
Количество на модель
6
№
21
Название детали
Колодка
Заводской номер
ТО-28.06.00.002
Количество на модель
3
№
22
Название детали
Зажимной болт
Заводской номер
ТО-28.26.00.005
Количество на модель
2
№
23
Название детали
Колодка верхняя
Заводской номер
ТО-49.12.00.020
Количество на модель
4
№
24
Название детали
Штуцер
Заводской номер
УДГ1-01.13.005
Количество на модель
1
№
25
Название детали
Заглушка
Заводской номер
УДГ1-09.03.002
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М10х35.56.0115.7796
Количество на модель
16
№
27
Название детали
Болт
Заводской номер
М10х35.88.35.0115.7796
Количество на модель
40
№
28
Название детали
Болт
Заводской номер
М10х40.56.0115.7796
Количество на модель
3
№
29
Название детали
Болт
Заводской номер
М10х50.56.0115.7796
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
М12х25.56.0115.7796
Количество на модель
11
№
31
Название детали
Болт
Заводской номер
М12х35.88.35.0115.7796
Количество на модель
4
№
32
Название детали
Болт
Заводской номер
М12х40.56.0115.7796
Количество на модель
4
№
33
Название детали
Гайка
Заводской номер
М10.5.0115.5915
Количество на модель
2
№
34
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
61
№
35
Название детали
Шайба
Заводской номер
12.65Г.6402
Количество на модель
19
№
36
Название детали
Шайба
Заводской номер
С12.02.Ст3.кп.0115.11371
Количество на модель
8
№
37
Название детали
КОЛЬЦО
Заводской номер
034-040-36-2-2.9833/18829
Количество на модель
10
№
38
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2.9833/18829
Количество на модель
1
№
39
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2.9833/18829
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
18АО.23358
Количество на модель
4
№
41
Название детали
Рукав (L= мм)
Заводской номер
16х25-1,6.10362
Количество на модель
1
№
42
Название детали
Рукав (L=170 мм)
Заводской номер
48х62-1,47.10362
Количество на модель
5
№
44
Название детали
Муфта
Заводской номер
ЮФЕИ.302651.003-01
Количество на модель
2
№
45
Название детали
Муфта
Заводской номер
ЮФЕИ.302651.008
Количество на модель
2
№
46
Название детали
Гидроклапан обратный
Заводской номер
9КОТ16/3ТК
Количество на модель
1
№
47
Название детали
Рукав
Заводской номер
2SNNP20x1050А10spА10sp
Количество на модель
4
№
48
Название детали
Рукав
Заводской номер
2SNNP20x1250P10spA10sp
Количество на модель
1
№
49
Название детали
Рукав
Заводской номер
2SNNP20x2250P10spA10sp
Количество на модель
1
№
50
Название детали
Рукав
Заводской номер
2SNNP20x1150P13spA10sp
Количество на модель
1
№
51
Название детали
Рукав
Заводской номер
2SNNP20x1250P13spA10sp
Количество на модель
1
№
52
Название детали
Рукав
Заводской номер
4SPNP25x800P11A70
Количество на модель
2
№
53
Название детали
Рукав
Заводской номер
2SNNP25x1580А70А70
Количество на модель
1
№
54
Название детали
Рукав
Заводской номер
1SNNP32x2300P11spA70
Количество на модель
1
№
55
Название детали
Зажим ТОRRО
Заводской номер
16-27/9-С7-W2
Количество на модель
4
№
56
Название детали
Зажим TORRO
Заводской номер
50-70/9-C7-W2
Количество на модель
10
№
57
Название детали
Гидробак
Заводской номер
ТО-18Б.76.01.000-01
Количество на модель
1
№
58
Название детали
Фланец
Заводской номер
ТО-28А.06.07.000
Количество на модель
1
№
59
Название детали
Фланец
Заводской номер
ТО-28А.06.08.000
Количество на модель
1
№
60
Название детали
Угольник поворотный
Заводской номер
ТО-28А.06.10.000
Количество на модель
1
№
61
Название детали
Трубопровод
Заводской номер
ТО-28А.06.14.000
Количество на модель
1
№
62
Название детали
Труба
Заводской номер
ТО-28А.06.00.001
Количество на модель
1
№
63
Название детали
Труба
Заводской номер
ТО-28А.06.00.003
Количество на модель
1
№
64
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2.9833/18829
Количество на модель
2
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 342С.36.02.000 | 2 | 2 | 1 | |||
| 2 | Трубопровод | 332С.46.02.000 | 2 | 2 | 2 | |||
| 3 | Трубопровод | 332С.46.03.000 | 1 | 1 | 3 | |||
| 4 | Управление гидрораспределителем | 332С.46.09.000 | 1 | 1 | 4 | |||
| 5 | Трубопровод | 342С.46.06.000 | 1 | 1 | 5 | |||
| 6 | Переходник | 342С.46.07.000 | 1 | 1 | 6 | |||
| 7 | Гидрораспределитель- секционный с гидроуправлением | РГС25Г.4-27.00.000 | 1 | 1 | 7 | |||
| 8 | Коллектор | ТО-18Б.76.12.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | ТО-18Б.76.13.000 | 1 | 1 | 9 | |||
| 10 | Цилиндр стреловой | ТО-28А.06.25.000 | 2 | 2 | 10 | |||
| 10 | Цилиндр стреловой | ТО-28А.06.01.000 | 2 | 2 | 10 | |||
| 11 | Цилиндр ковшовый | ТО-28А.06.26.000 | 1 | 1 | 11 | |||
| 11 | Цилиндр ковшовый | ТО-28А.06.15.000 | 1 | 1 | 11 | |||
| 12 | Угольник поворотный | ТО-28.26.00.120 | 1 | 1 | 12 | |||
| 13 | Трубопровод | ТО-28А.06.04.000 | 4 | 4 | 13 | |||
| 14 | Колодка | 342С.46.00.002-01 | 1 | 1 | 14 | |||
| 15 | Колодка | 342С.46.00.003-01 | 1 | 1 | 15 | |||
| 16 | Колодка | 342С.46.00.004 | 2 | 2 | 16 | |||
| 17 | Шпилька | 342С.46.00.006 | 2 | 2 | 17 | |||
| 18 | Заглушка | 342С.46.00.007 | 1 | 1 | 18 | |||
| 19 | Полуфланец | P10FIS8184L1(NP25)SAE518B | 10 | 10 | 19 | |||
| 20 | Втулка | ДЭ-224А.47.00.003 | 6 | 6 | 20 | |||
| 21 | Тарелка | ТО-18Б.76.00.007 | 6 | 6 | 21 | |||
| 22 | Колодка | ТО-28.06.00.002 | 3 | 3 | 22 | |||
| 23 | Зажимной болт | ТО-28.26.00.005 | 2 | 2 | 23 | |||
| 24 | Колодка верхняя | ТО-49.12.00.020 | 4 | 4 | 24 | |||
| 25 | Штуцер | УДГ1-01.13.005 | 1 | 1 | 25 | |||
| 26 | Заглушка | УДГ1-09.03.002 | 1 | 1 | 26 | |||
| 27 | Болт | М10х35.56.0115.7796 | 16 | 16 | 27 | |||
| 28 | Болт | М10х35.88.35.0115.7796 | 40 | 40 | 28 | |||
| 29 | Болт | М10х40.56.0115.7796 | 3 | 3 | 29 | |||
| 30 | Болт | М10х50.56.0115.7796 | 2 | 2 | 30 | |||
| 31 | Болт | М12х25.56.0115.7796 | 11 | 11 | 31 | |||
| 32 | Болт | М12х35.88.35.0115.7796 | 4 | 4 | 32 | |||
| 33 | Болт | М12х40.56.0115.7796 | 4 | 4 | 33 | |||
| 34 | Гайка | М10.5.0115.5915 | 2 | 2 | 34 | |||
| 35 | Шайба | 10.65Г.6402 | 61 | 61 | 35 | |||
| 36 | Шайба | 12.65Г.6402 | 19 | 19 | 36 | |||
| 37 | Шайба | С12.02.Ст3.кп.0115.11371 | 8 | 8 | 37 | |||
| 38 | КОЛЬЦО | 034-040-36-2-2.9833/18829 | 10 | 10 | 38 | |||
| 39 | КОЛЬЦО | 039-045-36-2-2.9833/18829 | 1 | 1 | 39 | |||
| 40 | КОЛЬЦО | 032-040-46-2-2.9833/18829 | 1 | 1 | 40 | |||
| 41 | прокладка | 18АО.23358 | 4 | 4 | 41 | |||
| 42 | Рукав (L= мм) | 16х25-1,6.10362 | 1 | 1 | 42 | |||
| 44 | Рукав (L=170 мм) | 48х62-1,47.10362 | 5 | 5 | 44 | |||
| 45 | Муфта | ЮФЕИ.302651.003-01 | 2 | 2 | 45 | |||
| 46 | Муфта | ЮФЕИ.302651.008 | 2 | 2 | 46 | |||
| 47 | Гидроклапан обратный | 9КОТ16/3ТК | 1 | 1 | 47 | |||
| 48 | Рукав | 2SNNP20x1050А10spА10sp | 4 | 4 | 48 | |||
| 49 | Рукав | 2SNNP20x1250P10spA10sp | 1 | 1 | 49 | |||
| 50 | Рукав | 2SNNP20x2250P10spA10sp | 1 | 1 | 50 | |||
| 51 | Рукав | 2SNNP20x1150P13spA10sp | 1 | 1 | 51 | |||
| 52 | Рукав | 2SNNP20x1250P13spA10sp | 1 | 1 | 52 | |||
| 53 | Рукав | 4SPNP25x800P11A70 | 2 | 2 | 53 | |||
| 54 | Рукав | 2SNNP25x1580А70А70 | 1 | 1 | 54 | |||
| 55 | Рукав | 1SNNP32x2300P11spA70 | 1 | 1 | 55 | |||
| 56 | Зажим ТОRRО | 16-27/9-С7-W2 | 4 | 4 | 56 | |||
| 57 | Зажим TORRO | 50-70/9-C7-W2 | 10 | 10 | 57 | |||
| 58 | Гидробак | ТО-18Б.76.01.000-01 | 1 | 1 | 58 | |||
| 59 | Фланец | ТО-28А.06.07.000 | 1 | 1 | 59 | |||
| 60 | Фланец | ТО-28А.06.08.000 | 1 | 1 | 60 | |||
| 61 | Угольник поворотный | ТО-28А.06.10.000 | 1 | 1 | 61 | |||
| 62 | Трубопровод | ТО-28А.06.14.000 | 1 | 1 | 62 | |||
| 63 | Труба | ТО-28А.06.00.001 | 1 | 1 | 63 | |||
| 64 | Труба | ТО-28А.06.00.003 | 1 | 1 | 64 | |||
| 65 | КОЛЬЦО | 050-060-58-2-2.9833/18829 | 2 | 2 | 65 |
