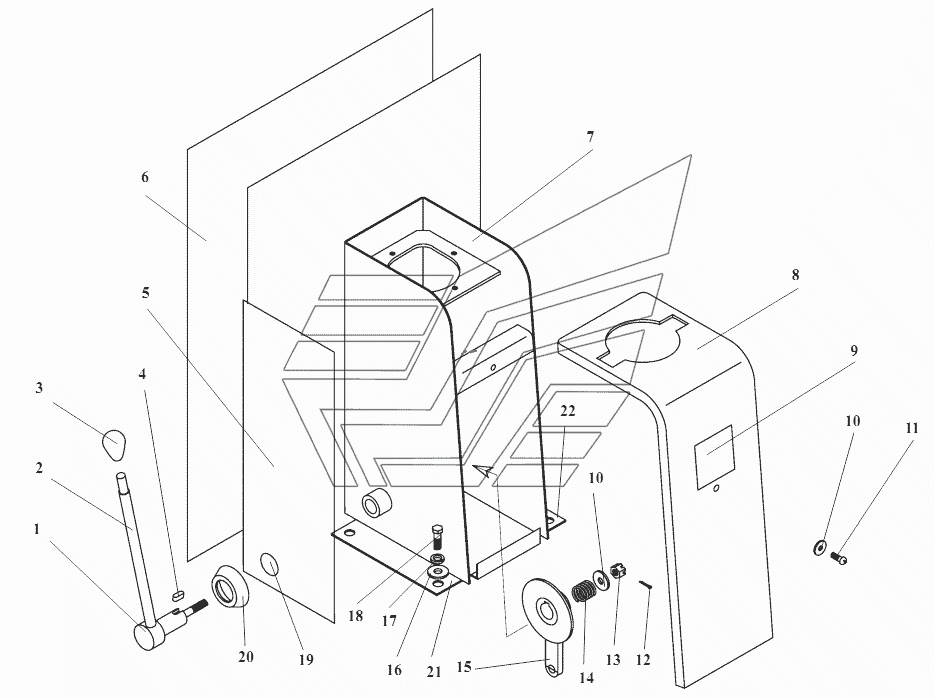

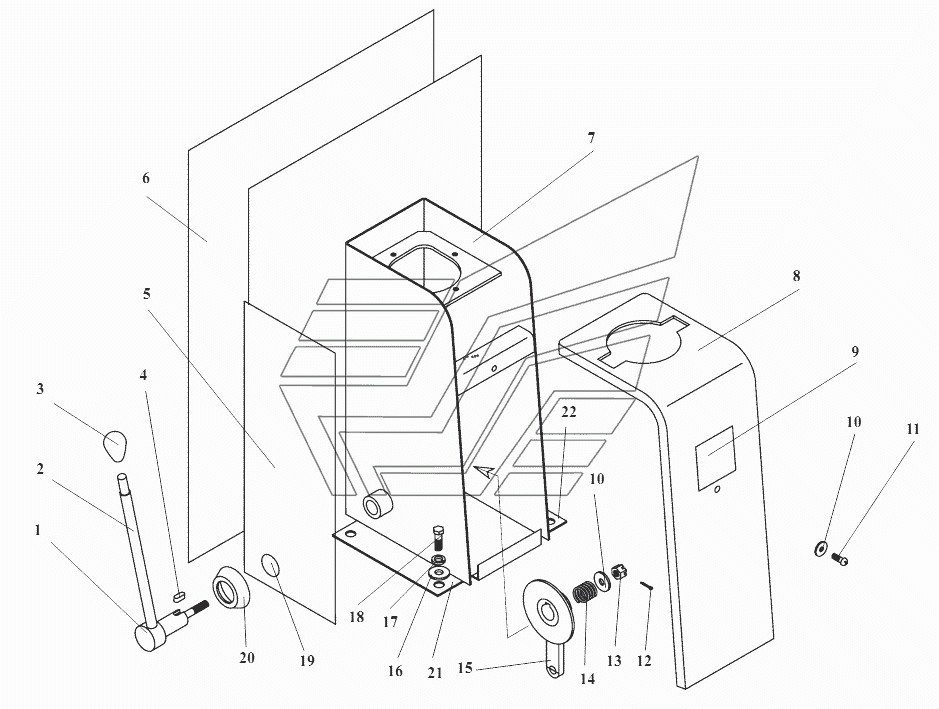

У- - Блок управления
100%
Название детали
Рычаг
Заводской номер
У7810.7-9.02.02.450-01
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
У7810.7-9.02.02.007-01
Количество на модель
1
№
2
Название детали
Ручка
Заводской номер
ТО-28.15.10.007
Количество на модель
1
№
3
Название детали
шпонка
Заводской номер
6х14.24071
Количество на модель
1
№
4
Название детали
Обивка
Заводской номер
У7810.7-9.02.02.009-01
Количество на модель
1
№
5
Название детали
Обивка
Заводской номер
У7810.7-9.02.02.011-01
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
У7810.7-9.02.02.600-01
Количество на модель
1
№
7
Название детали
Панель
Заводской номер
У7810.7-9.02.02.501-01
Количество на модель
1
№
8
Название детали
Таблица
Заводской номер
У7810.7-9.03.25.004
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
6.6958
Количество на модель
7
№
10
Название детали
Винт
Заводской номер
М6х16.17473
Количество на модель
1
№
11
Название детали
Шплинт
Заводской номер
2,5х25.397
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
1
№
13
Название детали
Пружина
Заводской номер
6622.15.05.007
Количество на модель
3
№
14
Название детали
Рычаг
Заводской номер
У7810.7-9.02.02.480-01
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
8.6953
Количество на модель
6
№
17
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
4
№
18
Название детали
прокладка
Заводской номер
6622.15.05.006
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
6622.15.05.005
Количество на модель
1
№
20
Название детали
Уголок
Заводской номер
У7810.7-9.02.02.107-01
Количество на модель
1
№
21
Название детали
Уголок
Заводской номер
У7810.7-9.02.02.106-01
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг | У7810.7-9.02.02.450-01 | 1 | 1 | 1 | |||
| 2 | Трубка | У7810.7-9.02.02.007-01 | 1 | 1 | 2 | |||
| 3 | Ручка | ТО-28.15.10.007 | 1 | 1 | 3 | |||
| 4 | шпонка | 6х14.24071 | 1 | 1 | 4 | |||
| 5 | Обивка | У7810.7-9.02.02.009-01 | 1 | 1 | 5 | |||
| 6 | Обивка | У7810.7-9.02.02.011-01 | 1 | 1 | 6 | |||
| 7 | корпус | У7810.7-9.02.02.600-01 | 1 | 1 | 7 | |||
| 8 | Панель | У7810.7-9.02.02.501-01 | 1 | 1 | 8 | |||
| 9 | Таблица | У7810.7-9.03.25.004 | 1 | 1 | 9 | |||
| 10 | Шайба | 6.6958 | 7 | 7 | 10 | |||
| 11 | Винт | М6х16.17473 | 1 | 1 | 11 | |||
| 12 | Шплинт | 2,5х25.397 | 1 | 1 | 12 | |||
| 13 | Гайка | М8.5915 | 1 | 1 | 13 | |||
| 14 | Пружина | 6622.15.05.007 | 3 | 3 | 14 | |||
| 15 | Рычаг | У7810.7-9.02.02.480-01 | 1 | 1 | 15 | |||
| 16 | Шайба | 8.6402 | 1 | 1 | 16 | |||
| 17 | Шайба | 8.6953 | 6 | 6 | 17 | |||
| 18 | Болт | М8х25.7796 | 4 | 4 | 18 | |||
| 19 | прокладка | 6622.15.05.006 | 1 | 1 | 19 | |||
| 20 | Крышка | 6622.15.05.005 | 1 | 1 | 20 | |||
| 21 | Уголок | У7810.7-9.02.02.107-01 | 1 | 1 | 21 | |||
| 22 | Уголок | У7810.7-9.02.02.106-01 | 1 | 1 | 22 |
