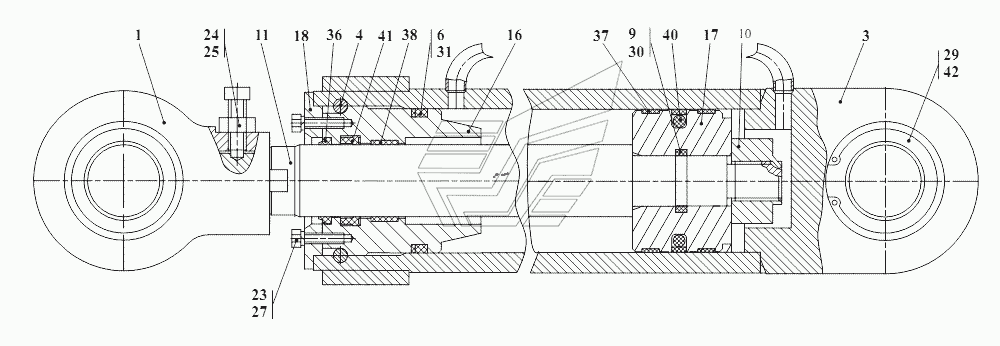

Цилиндр стреловой
100%
Название детали
Проушина
Заводской номер
ТО-28.28.04.400
Количество на модель
1
№
1
Название детали
Цилиндр
Заводской номер
ТО-28А.76.01.100
Количество на модель
1
№
3
Название детали
Кольцо упорное
Заводской номер
ТО-18.06.03.016
Количество на модель
1
№
4
Название детали
Кольцо защитное
Заводской номер
ТО-18Б.06.05.009
Количество на модель
1
№
6
Название детали
Кольцо защитное
Заводской номер
ТО-28.06.03.014
Количество на модель
2
№
9
Название детали
Орех
Заводской номер
ТО-28.06.03.023
Количество на модель
1
№
10
Название детали
Шток
Заводской номер
ТО-28.28.04.001
Количество на модель
1
№
11
Название детали
Стакан
Заводской номер
ТО-28А.06.25.001
Количество на модель
1
№
16
Название детали
Поршень
Заводской номер
ТО-28А.06.25.002
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
ТО-28А.06.25.003
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
М6-6gх20.56.0115
Количество на модель
4
№
23
Название детали
Винт
Заводской номер
В.М10-6gх35.14H.0115
Количество на модель
1
№
24
Название детали
Орех
Заводской номер
М10-6Н.5.0115
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
27
Название детали
КОЛЬЦО
Заводской номер
В105
Количество на модель
2
№
29
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
1
№
30
Название детали
Кольцо- -
Заводской номер
115-125-58-2-2
Количество на модель
1
№
31
Название детали
Грязесъемник
Заводской номер
86196ASOB080-088-4-7
Количество на модель
1
№
36
Название детали
Кольцо опорно- направляющее поршневое
Заводской номер
24130961КВ125-120-14.8
Количество на модель
2
№
37
Название детали
Опорное направляющее штоковое
Заводской номер
24138557SB080-085-14.8
Количество на модель
1
№
38
Название детали
КОЛЬЦО
Заводской номер
416516SIMKO300125-104-7,8
Количество на модель
1
№
40
Название детали
Уплотнение штоковое
Заводской номер
349890KI310080-090-10
Количество на модель
1
№
41
Название детали
Подшипник
Заводской номер
ШСП-70К
Количество на модель
2
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Проушина | ТО-28.28.04.400 | 1 | 1 | 1 | |||
| 3 | Цилиндр | ТО-28А.76.01.100 | 1 | 1 | 3 | |||
| 4 | Кольцо упорное | ТО-18.06.03.016 | 1 | 1 | 4 | |||
| 6 | Кольцо защитное | ТО-18Б.06.05.009 | 1 | 1 | 6 | |||
| 9 | Кольцо защитное | ТО-28.06.03.014 | 2 | 2 | 9 | |||
| 10 | Орех | ТО-28.06.03.023 | 1 | 1 | 10 | |||
| 11 | Шток | ТО-28.28.04.001 | 1 | 1 | 11 | |||
| 16 | Стакан | ТО-28А.06.25.001 | 1 | 1 | 16 | |||
| 17 | Поршень | ТО-28А.06.25.002 | 1 | 1 | 17 | |||
| 18 | Крышка | ТО-28А.06.25.003 | 1 | 1 | 18 | |||
| 23 | Болт | М6-6gх20.56.0115 | 4 | 4 | 23 | |||
| 24 | Винт | В.М10-6gх35.14H.0115 | 1 | 1 | 24 | |||
| 25 | Орех | М10-6Н.5.0115 | 1 | 1 | 25 | |||
| 27 | Шайба | 6.65Г.0115 | 4 | 4 | 27 | |||
| 29 | КОЛЬЦО | В105 | 2 | 2 | 29 | |||
| 30 | КОЛЬЦО | 050-060-58-2-2 | 1 | 1 | 30 | |||
| 31 | Кольцо- - | 115-125-58-2-2 | 1 | 1 | 31 | |||
| 36 | Грязесъемник | 86196ASOB080-088-4-7 | 1 | 1 | 36 | |||
| 37 | Кольцо опорно- направляющее поршневое | 24130961КВ125-120-14.8 | 2 | 2 | 37 | |||
| 38 | Опорное направляющее штоковое | 24138557SB080-085-14.8 | 1 | 1 | 38 | |||
| 40 | КОЛЬЦО | 416516SIMKO300125-104-7,8 | 1 | 1 | 40 | |||
| 41 | Уплотнение штоковое | 349890KI310080-090-10 | 1 | 1 | 41 | |||
| 42 | Подшипник | ШСП-70К | 2 | 2 | 42 |
