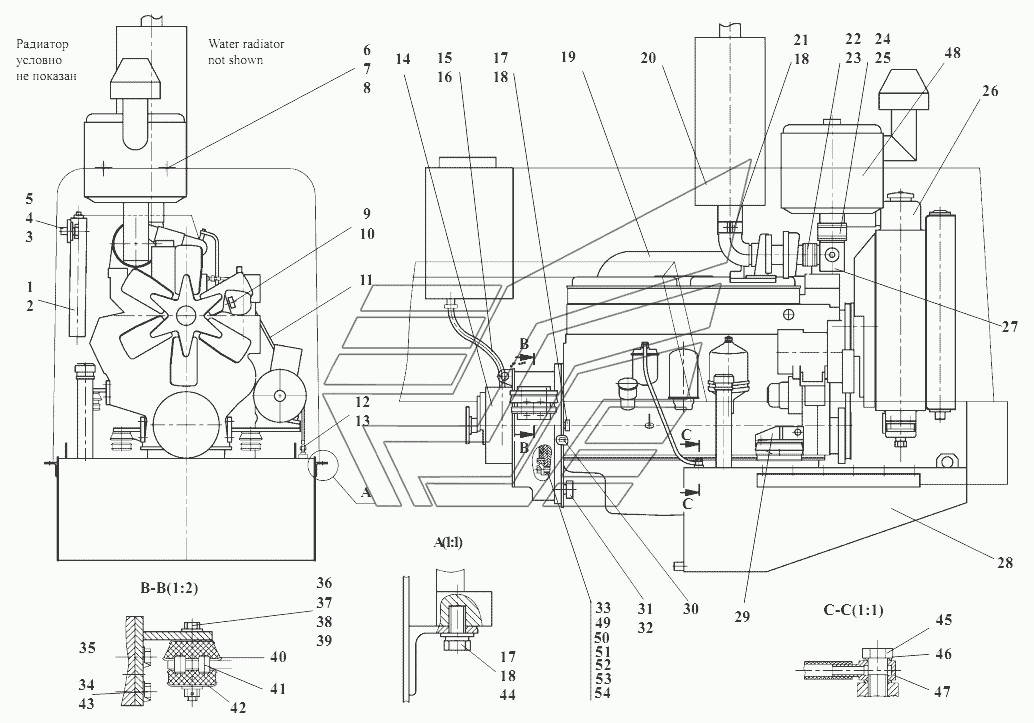

TO-A.- Силовой агрегат
100%
Название детали
Приспособление пусковое аэрозольное
Заводской номер
17.11.3741
Количество на модель
1
№
1
Название детали
Баллон Автожидкость для запуска двигателя
Заводской номер
Баллон
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
С8.02.Ст3.11371
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
M8x16.56.0115.7796
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
M10x25.56.0115.7796
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
4
№
7
Название детали
Шайба
Заводской номер
А10.02.Ст3.11371
Количество на модель
4
№
8
Название детали
Переходник
Заводской номер
ТО-28А.02.00.003
Количество на модель
1
№
9
Название детали
Заглушка
Заводской номер
УДГ-1.09.03.002
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
ТО-28А.02.10.000
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
Д-565.4100-44
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
10А0.23358
Количество на модель
1
№
13
Название детали
Редуктор
Заводской номер
ТО-28А.02.04.000
Количество на модель
1
№
14
Название детали
Рукав
Заводской номер
16x25,0-1,6.10362
Количество на модель
1
№
15
Название детали
Зажим ТОRRО
Заводской номер
16-27/9-С7W2
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
M12x25.56.0115.7796
Количество на модель
16
№
17
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
14
№
18
Название детали
Дизель с топливным насосом-
Заводской номер
Д-260.1-04
Количество на модель
1
№
19
Название детали
Глушитель
Заводской номер
ТО-28А.02.00.800
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М12х30.56.0115.7796
Количество на модель
2
№
21
Название детали
Рукав ( мм)
Заводской номер
70х82,5-0,29.10362
Количество на модель
1
№
22
Название детали
Зажим
Заводской номер
70-90/9-С7W2
Количество на модель
2
№
23
Название детали
Рукав ( мм)
Заводской номер
90х100-0,29.10362
Количество на модель
1
№
24
Название детали
Зажим
Заводской номер
80-100/12-С7W2
Количество на модель
2
№
25
Название детали
Установка радиаторов
Заводской номер
ТО-28А.02.14.000
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
ТО-28А.02.00.050-01
Количество на модель
1
№
27
Название детали
Бак топливный
Заводской номер
ТО-28А.02.02.000-01
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
ТО-28А.02.00.200
Количество на модель
2
№
29
Название детали
Штифт
Заводской номер
Д-565.3110-21
Количество на модель
3
№
30
Название детали
Болт
Заводской номер
M16x30.56.0115.7796
Количество на модель
10
№
31
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
10
№
32
Название детали
Муфта эластичная резиновая
Заводской номер
МЭР-24.02.65.000
Количество на модель
1
№
33
Название детали
Планка
Заводской номер
ТМ-3.10.05.001
Количество на модель
4
№
34
Название детали
Кронштейн
Заводской номер
ТО-28А.02.00.100
Количество на модель
2
№
35
Название детали
Болт
Заводской номер
2M14x1,5х100.88.35.7796
Количество на модель
8
№
36
Название детали
Орех
Заводской номер
M14x1,5.05.35.5919
Количество на модель
8
№
37
Название детали
Шайба
Заводской номер
С14.02.Ст3.11371
Количество на модель
8
№
38
Название детали
Шплинт
Заводской номер
3,2x32.019.397
Количество на модель
8
№
39
Название детали
Амортизатор верхний
Заводской номер
ТО-28А.02.00.500
Количество на модель
4
№
40
Название детали
Штифт
Заводской номер
ТО-18Б.72.00.001
Количество на модель
8
№
41
Название детали
Нижний амортизатор
Заводской номер
ТО-28А.02.00.400
Количество на модель
4
№
42
Название детали
Болт
Заводской номер
M14x30.56.0115.7796
Количество на модель
8
№
43
Название детали
Шайба
Заводской номер
С12.02.Ст3.11371
Количество на модель
12
№
44
Название детали
Болт
Заводской номер
ТМ-59М.1030-002
Количество на модель
1
№
45
Название детали
прокладка
Заводской номер
14А0.23358
Количество на модель
8
№
46
Название детали
Трубопровод
Заводской номер
ТО-28А.02.09.000
Количество на модель
1
№
47
Название детали
Воздухоочиститель
Заводской номер
ТО-28А.02.03.000
Количество на модель
1
№
48
Название детали
Планка
Заводской номер
Д-226.20.00.006
Количество на модель
1
№
49
Название детали
Шайба
Заводской номер
ДЭ-226.20.00.007
Количество на модель
1
№
50
Название детали
Стопорная пластина
Заводской номер
ТО-28А.02.00.901
Количество на модель
6
№
51
Название детали
Втулка
Заводской номер
ТО-28А.02.00.902
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
М8х20.56.0115.7796
Количество на модель
2
№
53
Название детали
Болт
Заводской номер
М12х35.88.35.7796
Количество на модель
12
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Приспособление пусковое аэрозольное | 17.11.3741 | 1 | 1 | 1 | |||
| 2 | Баллон Автожидкость для запуска двигателя | Баллон | 1 | 1 | 2 | |||
| 3 | Шайба | С8.02.Ст3.11371 | 1 | 1 | 3 | |||
| 4 | Шайба | 8.6402 | 2 | 2 | 4 | |||
| 5 | Болт | M8x16.56.0115.7796 | 2 | 2 | 5 | |||
| 6 | Болт | M10x25.56.0115.7796 | 4 | 4 | 6 | |||
| 7 | Шайба | 10.6402 | 4 | 4 | 7 | |||
| 8 | Шайба | А10.02.Ст3.11371 | 4 | 4 | 8 | |||
| 9 | Переходник | ТО-28А.02.00.003 | 1 | 1 | 9 | |||
| 10 | Заглушка | УДГ-1.09.03.002 | 1 | 1 | 10 | |||
| 11 | Трубопровод | ТО-28А.02.10.000 | 1 | 1 | 11 | |||
| 12 | Штуцер | Д-565.4100-44 | 2 | 2 | 12 | |||
| 13 | прокладка | 10А0.23358 | 1 | 1 | 13 | |||
| 14 | Редуктор | ТО-28А.02.04.000 | 1 | 1 | 14 | |||
| 15 | Рукав | 16x25,0-1,6.10362 | 1 | 1 | 15 | |||
| 16 | Зажим ТОRRО | 16-27/9-С7W2 | 2 | 2 | 16 | |||
| 17 | Болт | M12x25.56.0115.7796 | 16 | 16 | 17 | |||
| 18 | Шайба | 12.6402 | 14 | 14 | 18 | |||
| 19 | Дизель с топливным насосом- | Д-260.1-04 | 1 | 1 | 19 | |||
| 20 | Глушитель | ТО-28А.02.00.800 | 1 | 1 | 20 | |||
| 21 | Болт | М12х30.56.0115.7796 | 2 | 2 | 21 | |||
| 22 | Рукав ( мм) | 70х82,5-0,29.10362 | 1 | 1 | 22 | |||
| 23 | Зажим | 70-90/9-С7W2 | 2 | 2 | 23 | |||
| 24 | Рукав ( мм) | 90х100-0,29.10362 | 1 | 1 | 24 | |||
| 25 | Зажим | 80-100/12-С7W2 | 2 | 2 | 25 | |||
| 26 | Установка радиаторов | ТО-28А.02.14.000 | 1 | 1 | 26 | |||
| 27 | Трубопровод | ТО-28А.02.00.050-01 | 1 | 1 | 27 | |||
| 28 | Бак топливный | ТО-28А.02.02.000-01 | 1 | 1 | 28 | |||
| 29 | Кронштейн | ТО-28А.02.00.200 | 2 | 2 | 29 | |||
| 30 | Штифт | Д-565.3110-21 | 3 | 3 | 30 | |||
| 31 | Болт | M16x30.56.0115.7796 | 10 | 10 | 31 | |||
| 32 | Шайба | 16.6402 | 10 | 10 | 32 | |||
| 33 | Муфта эластичная резиновая | МЭР-24.02.65.000 | 1 | 1 | 33 | |||
| 34 | Планка | ТМ-3.10.05.001 | 4 | 4 | 34 | |||
| 35 | Кронштейн | ТО-28А.02.00.100 | 2 | 2 | 35 | |||
| 36 | Болт | 2M14x1,5х100.88.35.7796 | 8 | 8 | 36 | |||
| 37 | Орех | M14x1,5.05.35.5919 | 8 | 8 | 37 | |||
| 38 | Шайба | С14.02.Ст3.11371 | 8 | 8 | 38 | |||
| 39 | Шплинт | 3,2x32.019.397 | 8 | 8 | 39 | |||
| 40 | Амортизатор верхний | ТО-28А.02.00.500 | 4 | 4 | 40 | |||
| 41 | Штифт | ТО-18Б.72.00.001 | 8 | 8 | 41 | |||
| 42 | Нижний амортизатор | ТО-28А.02.00.400 | 4 | 4 | 42 | |||
| 43 | Болт | M14x30.56.0115.7796 | 8 | 8 | 43 | |||
| 44 | Шайба | С12.02.Ст3.11371 | 12 | 12 | 44 | |||
| 45 | Болт | ТМ-59М.1030-002 | 1 | 1 | 45 | |||
| 46 | прокладка | 14А0.23358 | 8 | 8 | 46 | |||
| 47 | Трубопровод | ТО-28А.02.09.000 | 1 | 1 | 47 | |||
| 48 | Воздухоочиститель | ТО-28А.02.03.000 | 1 | 1 | 48 | |||
| 49 | Планка | Д-226.20.00.006 | 1 | 1 | 49 | |||
| 50 | Шайба | ДЭ-226.20.00.007 | 1 | 1 | 50 | |||
| 51 | Стопорная пластина | ТО-28А.02.00.901 | 6 | 6 | 51 | |||
| 52 | Втулка | ТО-28А.02.00.902 | 1 | 1 | 52 | |||
| 53 | Болт | М8х20.56.0115.7796 | 2 | 2 | 53 | |||
| 54 | Болт | М12х35.88.35.7796 | 12 | 12 | 54 |
