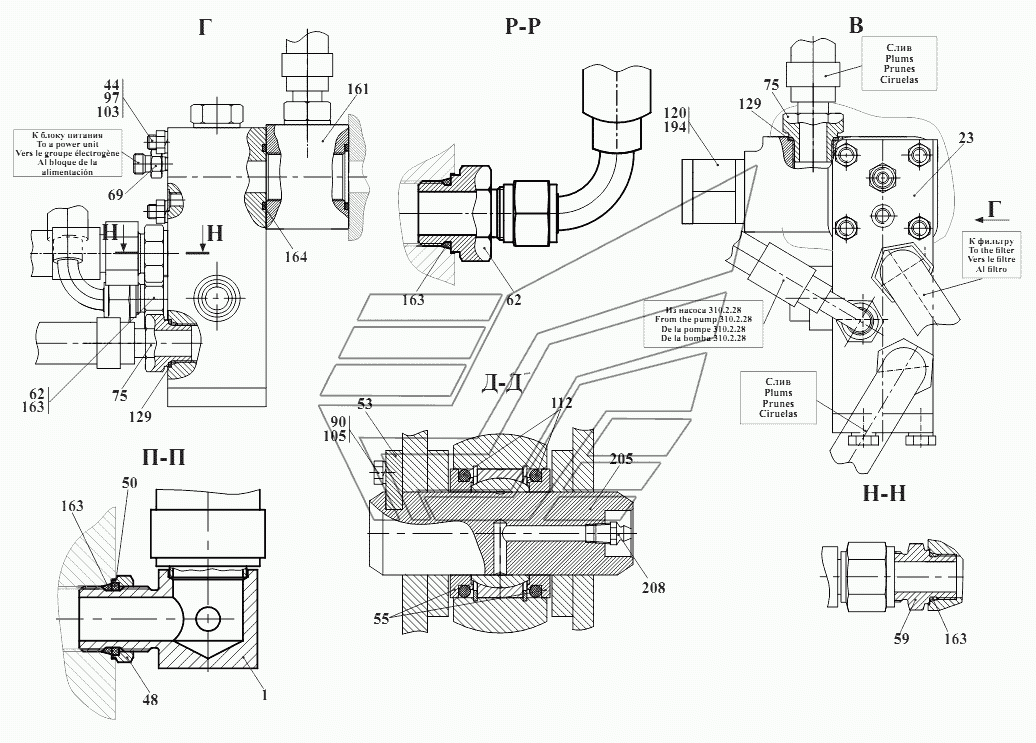

Гидросистема рулевого управления В.- Т
100%
Название детали
Угольник
Заводской номер
342В.34.07.020
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
ТО-18Б.08.10.000
Количество на модель
1
№
6
Название детали
Штуцер
Заводской номер
ТО-28.29.03.000
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050-01
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
ТО-28А.78.00.050
Количество на модель
1
№
18
Название детали
Коллектор сливной
Заводской номер
ТО-28А.78.00.080
Количество на модель
1
№
20
Название детали
Клапан разгрузочный
Заводской номер
ТО-28А.78.01.000-Т
Количество на модель
1
№
23
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.78.04.000-01Т
Количество на модель
1
№
26
Название детали
Клапан приоритетный
Заводской номер
ТО-28А.78.10.000
Количество на модель
1
№
34
Название детали
Труба
Заводской номер
344.08.00.002
Количество на модель
1
№
43
Название детали
Шпилька
Заводской номер
344.08.00.003
Количество на модель
1
№
44
Название детали
Установочная гайка
Заводской номер
ДЗ-133.45.00.004
Количество на модель
1
№
48
Название детали
Защитная шайба
Заводской номер
ДЗ-133.45.00.007
Количество на модель
1
№
50
Название детали
Ригель
Заводской номер
ТО-18А.08.00.007
Количество на модель
3
№
53
Название детали
Держатель
Заводской номер
ТО-18А.08.00.015
Количество на модель
8
№
55
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
1
№
59
Название детали
Штуцер
Заводской номер
УДГ1.01.01.027
Количество на модель
2
№
62
Название детали
Штуцер
Заводской номер
УДГ1.01.02.024
Количество на модель
2
№
64
Название детали
Штуцер
Заводской номер
УДГ1.01.02.033
Количество на модель
2
№
66
Название детали
Штуцер
Заводской номер
УДГ1.01.03.001
Количество на модель
1
№
69
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
1
№
72
Название детали
Угольник
Заводской номер
333В.34.07.090
Количество на модель
1
№
75
Название детали
Заглушка
Заводской номер
УДГ1.09.01.006
Количество на модель
1
№
79
Название детали
Болт
Заводской номер
M8-6gx40.88.35.0115
Количество на модель
2
№
83
Название детали
Болт
Заводской номер
M8-6gx80.88.35.0115
Количество на модель
2
№
85
Название детали
Болт
Заводской номер
M12-6gx20.88.35.0115
Количество на модель
2
№
88
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
8
№
90
Название детали
Орех
Заводской номер
M8-6H.8.35.0115
Количество на модель
4
№
95
Название детали
Гайка
Заводской номер
M10-6H.8.35.0115
Количество на модель
4
№
97
Название детали
Шайба
Заводской номер
8.65Г.011
Количество на модель
4
№
101
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
103
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
10
№
105
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
108
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
8
№
112
Название детали
Пломба
Заводской номер
4-12-АД1М
Количество на модель
1
№
120
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
121
Название детали
прокладка
Заводской номер
14М3
Количество на модель
1
№
123
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
1
№
125
Название детали
прокладка
Заводской номер
22М3
Количество на модель
4
№
127
Название детали
прокладка
Заводской номер
27М3
Количество на модель
2
№
129
Название детали
Рукав
Заводской номер
12x20-1,6
Количество на модель
1
№
133
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
2
№
136
Название детали
Рукав
Заводской номер
32x43-1,6
Количество на модель
2
№
143
Название детали
Зажим TORRO
Заводской номер
12-20/9-C7W2
Количество на модель
2
№
148
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
8
№
150
Название детали
Зажим TORRO
Заводской номер
32-50/9-C7W2
Количество на модель
4
№
154
Название детали
Кабельная стяжка
Заводской номер
TKUV20/5
Количество на модель
3
№
158
Название детали
Датчик давления
Заводской номер
МО15343/15BarNA
Количество на модель
1
№
160
Название детали
Гидроклапан предохранительный
Заводской номер
У462.815.1
Количество на модель
1
№
161
Название детали
Клапан предохранительный
Заводской номер
6KO1150M000001
Количество на модель
1
№
162
Название детали
КОЛЬЦО
Заводской номер
23,5x3NBR90
Количество на модель
5
№
163
Название детали
КОЛЬЦО
Заводской номер
38,7x3,5NBR90
Количество на модель
2
№
164
Название детали
Рукав высокого давления
Заводской номер
1SNNP6x1050A61A61
Количество на модель
1
№
168
Название детали
Рукав
Заводской номер
2SNNP13x1050A60A61
Количество на модель
1
№
172
Название детали
Рукав
Заводской номер
2SNNP13x1250A60A61
Количество на модель
2
№
175
Название детали
Рукав
Заводской номер
2SNNP13x1550A60A63
Количество на модель
2
№
177
Название детали
Рукав
Заводской номер
2SNNP20x650A80A80
Количество на модель
1
№
180
Название детали
Рукав
Заводской номер
2SNNP20x650A80A81
Количество на модель
1
№
183
Название детали
Рукав
Заводской номер
2SNNP20x850A80A80
Количество на модель
1
№
184
Название детали
Рукав
Заводской номер
2SNNP20x900A80A81
Количество на модель
1
№
186
Название детали
Тройник
Заводской номер
XETA15LHz3
Количество на модель
2
№
190
Название детали
Проволока
Заводской номер
1,0-C-I
Количество на модель
1
№
194
Название детали
Гидроцилиндр
Заводской номер
ТО-28А.78.08.000
Количество на модель
2
№
200
Название детали
Гидроцилиндр
Заводской номер
ТО-28А.78.08.000-03Т
Количество на модель
2
№
200
Название детали
Палец
Заводской номер
ТО-18А.08.00.004
Количество на модель
4
№
205
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
4
№
208
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник | 342В.34.07.020 | 1 | 1 | 1 | |||
| 6 | Кронштейн | ТО-18Б.08.10.000 | 1 | 1 | 6 | |||
| 12 | Штуцер | ТО-28.29.03.000 | 1 | 1 | 12 | |||
| 15 | Рукав | ТО-28А.06.09.050-01 | 1 | 1 | 15 | |||
| 18 | Трубопровод | ТО-28А.78.00.050 | 1 | 1 | 18 | |||
| 20 | Коллектор сливной | ТО-28А.78.00.080 | 1 | 1 | 20 | |||
| 23 | Клапан разгрузочный | ТО-28А.78.01.000-Т | 1 | 1 | 23 | |||
| 26 | Фильтр магистральный | ТО-28А.78.04.000-01Т | 1 | 1 | 26 | |||
| 34 | Клапан приоритетный | ТО-28А.78.10.000 | 1 | 1 | 34 | |||
| 43 | Труба | 344.08.00.002 | 1 | 1 | 43 | |||
| 44 | Шпилька | 344.08.00.003 | 1 | 1 | 44 | |||
| 48 | Установочная гайка | ДЗ-133.45.00.004 | 1 | 1 | 48 | |||
| 50 | Защитная шайба | ДЗ-133.45.00.007 | 1 | 1 | 50 | |||
| 53 | Ригель | ТО-18А.08.00.007 | 3 | 3 | 53 | |||
| 55 | Держатель | ТО-18А.08.00.015 | 8 | 8 | 55 | |||
| 59 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 59 | |||
| 62 | Штуцер | УДГ1.01.01.027 | 2 | 2 | 62 | |||
| 64 | Штуцер | УДГ1.01.02.024 | 2 | 2 | 64 | |||
| 66 | Штуцер | УДГ1.01.02.033 | 2 | 2 | 66 | |||
| 69 | Штуцер | УДГ1.01.03.001 | 1 | 1 | 69 | |||
| 72 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 72 | |||
| 75 | Угольник | 333В.34.07.090 | 1 | 1 | 75 | |||
| 79 | Заглушка | УДГ1.09.01.006 | 1 | 1 | 79 | |||
| 83 | Болт | M8-6gx40.88.35.0115 | 2 | 2 | 83 | |||
| 85 | Болт | M8-6gx80.88.35.0115 | 2 | 2 | 85 | |||
| 88 | Болт | M12-6gx20.88.35.0115 | 2 | 2 | 88 | |||
| 90 | Болт | M12-6gx30.88.35.0115 | 8 | 8 | 90 | |||
| 95 | Орех | M8-6H.8.35.0115 | 4 | 4 | 95 | |||
| 97 | Гайка | M10-6H.8.35.0115 | 4 | 4 | 97 | |||
| 101 | Шайба | 8.65Г.011 | 4 | 4 | 101 | |||
| 103 | Шайба | 10.65Г.0115 | 4 | 4 | 103 | |||
| 105 | Шайба | 12.65Г.0115 | 10 | 10 | 105 | |||
| 108 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 108 | |||
| 112 | КОЛЬЦО | 050-060-58-2-2 | 8 | 8 | 112 | |||
| 120 | Пломба | 4-12-АД1М | 1 | 1 | 120 | |||
| 121 | прокладка | 10М3 | 1 | 1 | 121 | |||
| 123 | прокладка | 14М3 | 1 | 1 | 123 | |||
| 125 | Прокладка | 18М3 | 1 | 1 | 125 | |||
| 127 | прокладка | 22М3 | 4 | 4 | 127 | |||
| 129 | прокладка | 27М3 | 2 | 2 | 129 | |||
| 133 | Рукав | 12x20-1,6 | 1 | 1 | 133 | |||
| 136 | Рукав | 20x29-1,6 | 2 | 2 | 136 | |||
| 143 | Рукав | 32x43-1,6 | 2 | 2 | 143 | |||
| 148 | Зажим TORRO | 12-20/9-C7W2 | 2 | 2 | 148 | |||
| 150 | Зажим TORRO | 20-32/9-C7W2 | 8 | 8 | 150 | |||
| 154 | Зажим TORRO | 32-50/9-C7W2 | 4 | 4 | 154 | |||
| 158 | Кабельная стяжка | TKUV20/5 | 3 | 3 | 158 | |||
| 160 | Датчик давления | МО15343/15BarNA | 1 | 1 | 160 | |||
| 161 | Гидроклапан предохранительный | У462.815.1 | 1 | 1 | 161 | |||
| 162 | Клапан предохранительный | 6KO1150M000001 | 1 | 1 | 162 | |||
| 163 | КОЛЬЦО | 23,5x3NBR90 | 5 | 5 | 163 | |||
| 164 | КОЛЬЦО | 38,7x3,5NBR90 | 2 | 2 | 164 | |||
| 168 | Рукав высокого давления | 1SNNP6x1050A61A61 | 1 | 1 | 168 | |||
| 172 | Рукав | 2SNNP13x1050A60A61 | 1 | 1 | 172 | |||
| 175 | Рукав | 2SNNP13x1250A60A61 | 2 | 2 | 175 | |||
| 177 | Рукав | 2SNNP13x1550A60A63 | 2 | 2 | 177 | |||
| 180 | Рукав | 2SNNP20x650A80A80 | 1 | 1 | 180 | |||
| 183 | Рукав | 2SNNP20x650A80A81 | 1 | 1 | 183 | |||
| 184 | Рукав | 2SNNP20x850A80A80 | 1 | 1 | 184 | |||
| 186 | Рукав | 2SNNP20x900A80A81 | 1 | 1 | 186 | |||
| 190 | Тройник | XETA15LHz3 | 2 | 2 | 190 | |||
| 194 | Проволока | 1,0-C-I | 1 | 1 | 194 | |||
| 200 | Гидроцилиндр | ТО-28А.78.08.000 | 2 | 2 | 200 | |||
| 200 | Гидроцилиндр | ТО-28А.78.08.000-03Т | 2 | 2 | 200 | |||
| 205 | Палец | ТО-18А.08.00.004 | 4 | 4 | 205 | |||
| 208 | Масленка | 1.3.Ц6.хр | 4 | 4 | 208 |
