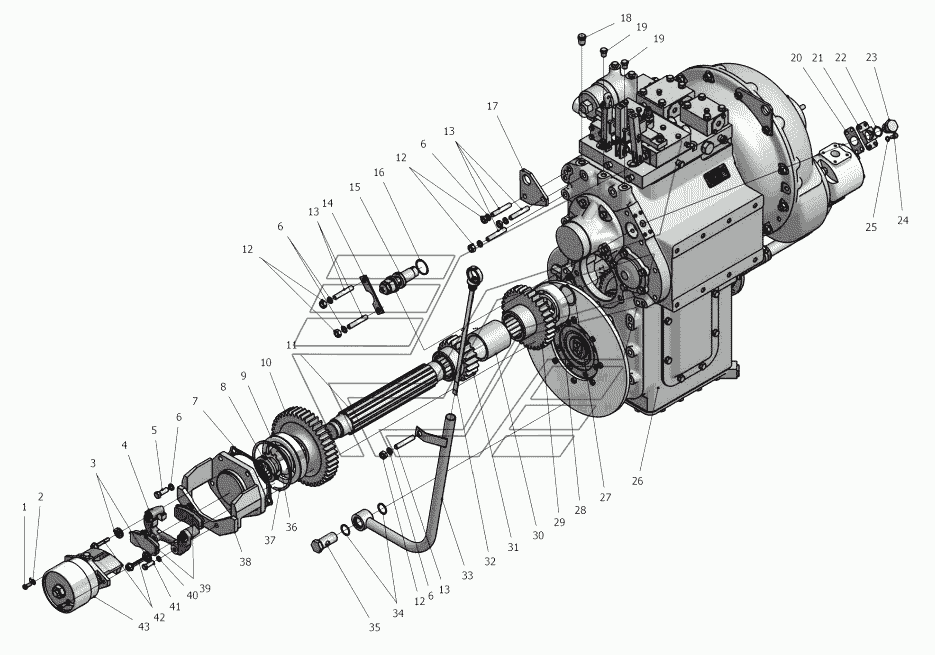

Передача гидромеханическая унифицированная У- - Т
100%
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
8.01.08кп.0115
Количество на модель
2
№
2
Название детали
Чехол занятный
Заводской номер
2108-3501019
Количество на модель
2
№
3
Название детали
Направляющая колодок
Заводской номер
У35615-35.303
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
M12-6gx35.88.35.0115
Количество на модель
5
№
5
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
27
№
6
Название детали
прокладка
Заводской номер
У35615-01.356
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
М48х1,5-6Н.05
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
50411
Количество на модель
1
№
9
Название детали
Шестерня
Заводской номер
У35615-01.354-01
Количество на модель
1
№
10
Название детали
ВАЛ
Заводской номер
У35615-01.351
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
М12-6Н.8.35.0115
Количество на модель
21
№
12
Название детали
Шпилька
Заводской номер
M12-6gx55.56.0115
Количество на модель
21
№
13
Название детали
Планка
Заводской номер
У35615-04.005
Количество на модель
1
№
14
Название детали
Смазочный клапан
Заводской номер
У35615-12.160-Т
Количество на модель
1
№
15
Название детали
КОЛЬЦО
Заводской номер
39,00x3,00NBR70
Количество на модель
1
№
16
Название детали
Проушина
Заводской номер
У35615-01.525
Количество на модель
1
№
17
Название детали
Сапун
Заводской номер
У35615-04.020
Количество на модель
1
№
18
Название детали
Заглушка
Заводской номер
УДГ1-09.03.002
Количество на модель
2
№
19
Название детали
прокладка
Заводской номер
У35615-04.006
Количество на модель
1
№
20
Название детали
Фланец
Заводской номер
У35615-04.007
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
22,50x3,00FPM80
Количество на модель
1
№
22
Название детали
Заглушка
Заводской номер
УДГ1-09.01.006
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
25
Название детали
корпус
Заводской номер
У35615-01.030-01
Количество на модель
1
№
26
Название детали
КОЛЬЦО
Заводской номер
В55
Количество на модель
1
№
27
Название детали
Подшипник
Заводской номер
311
Количество на модель
1
№
28
Название детали
Шестерня
Заводской номер
У35615-01.352-01
Количество на модель
1
№
29
Название детали
Втулка
Заводской номер
У35615-01.304-02
Количество на модель
1
№
30
Название детали
Шестерня
Заводской номер
У35615-01.353
Количество на модель
1
№
31
Название детали
Щипцы
Заводской номер
У35615-04.050-02
Количество на модель
1
№
32
Название детали
корпус
Заводской номер
У35615-04.070-02
Количество на модель
1
№
33
Название детали
прокладка
Заводской номер
27АО
Количество на модель
2
№
34
Название детали
Болт полый
Заводской номер
У35615-04.004
Количество на модель
1
№
35
Название детали
Стопорная шайба
Заводской номер
У35615-01.058
Количество на модель
1
№
36
Название детали
КОЛЬЦО
Заводской номер
У35615-01.505
Количество на модель
2
№
37
Название детали
Кронштейн
Заводской номер
У35615-35.600
Количество на модель
1
№
38
Название детали
Колодка
Заводской номер
У35615-35.302
Количество на модель
2
№
39
Название детали
Болт
Заводской номер
M10x1,25-6gx30.88.35.0115
Количество на модель
2
№
41
Название детали
Палец направляющий
Заводской номер
2108-3501018
Количество на модель
2
№
42
Название детали
Механизм тормозной
Заводской номер
У35615-35.510-Т
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | M8-6gx20.88.35.0115 | 2 | 2 | 1 | |||
| 2 | Шайба | 8.01.08кп.0115 | 2 | 2 | 2 | |||
| 3 | Чехол занятный | 2108-3501019 | 2 | 2 | 3 | |||
| 4 | Направляющая колодок | У35615-35.303 | 1 | 1 | 4 | |||
| 5 | Болт | M12-6gx35.88.35.0115 | 5 | 5 | 5 | |||
| 6 | Шайба | 12.65Г.0115 | 27 | 27 | 6 | |||
| 7 | прокладка | У35615-01.356 | 1 | 1 | 7 | |||
| 8 | Орех | М48х1,5-6Н.05 | 1 | 1 | 8 | |||
| 9 | Подшипник | 50411 | 1 | 1 | 9 | |||
| 10 | Шестерня | У35615-01.354-01 | 1 | 1 | 10 | |||
| 11 | ВАЛ | У35615-01.351 | 1 | 1 | 11 | |||
| 12 | Орех | М12-6Н.8.35.0115 | 21 | 21 | 12 | |||
| 13 | Шпилька | M12-6gx55.56.0115 | 21 | 21 | 13 | |||
| 14 | Планка | У35615-04.005 | 1 | 1 | 14 | |||
| 15 | Смазочный клапан | У35615-12.160-Т | 1 | 1 | 15 | |||
| 16 | КОЛЬЦО | 39,00x3,00NBR70 | 1 | 1 | 16 | |||
| 17 | Проушина | У35615-01.525 | 1 | 1 | 17 | |||
| 18 | Сапун | У35615-04.020 | 1 | 1 | 18 | |||
| 19 | Заглушка | УДГ1-09.03.002 | 2 | 2 | 19 | |||
| 20 | прокладка | У35615-04.006 | 1 | 1 | 20 | |||
| 21 | Фланец | У35615-04.007 | 1 | 1 | 21 | |||
| 22 | КОЛЬЦО | 22,50x3,00FPM80 | 1 | 1 | 22 | |||
| 23 | Заглушка | УДГ1-09.01.006 | 1 | 1 | 23 | |||
| 25 | Шайба | 8.65Г.0115 | 4 | 4 | 25 | |||
| 26 | корпус | У35615-01.030-01 | 1 | 1 | 26 | |||
| 27 | КОЛЬЦО | В55 | 1 | 1 | 27 | |||
| 28 | Подшипник | 311 | 1 | 1 | 28 | |||
| 29 | Шестерня | У35615-01.352-01 | 1 | 1 | 29 | |||
| 30 | Втулка | У35615-01.304-02 | 1 | 1 | 30 | |||
| 31 | Шестерня | У35615-01.353 | 1 | 1 | 31 | |||
| 32 | Щипцы | У35615-04.050-02 | 1 | 1 | 32 | |||
| 33 | корпус | У35615-04.070-02 | 1 | 1 | 33 | |||
| 34 | прокладка | 27АО | 2 | 2 | 34 | |||
| 35 | Болт полый | У35615-04.004 | 1 | 1 | 35 | |||
| 36 | Стопорная шайба | У35615-01.058 | 1 | 1 | 36 | |||
| 37 | КОЛЬЦО | У35615-01.505 | 2 | 2 | 37 | |||
| 38 | Кронштейн | У35615-35.600 | 1 | 1 | 38 | |||
| 39 | Колодка | У35615-35.302 | 2 | 2 | 39 | |||
| 41 | Болт | M10x1,25-6gx30.88.35.0115 | 2 | 2 | 41 | |||
| 42 | Палец направляющий | 2108-3501018 | 2 | 2 | 42 | |||
| 43 | Механизм тормозной | У35615-35.510-Т | 1 | 1 | 43 |
