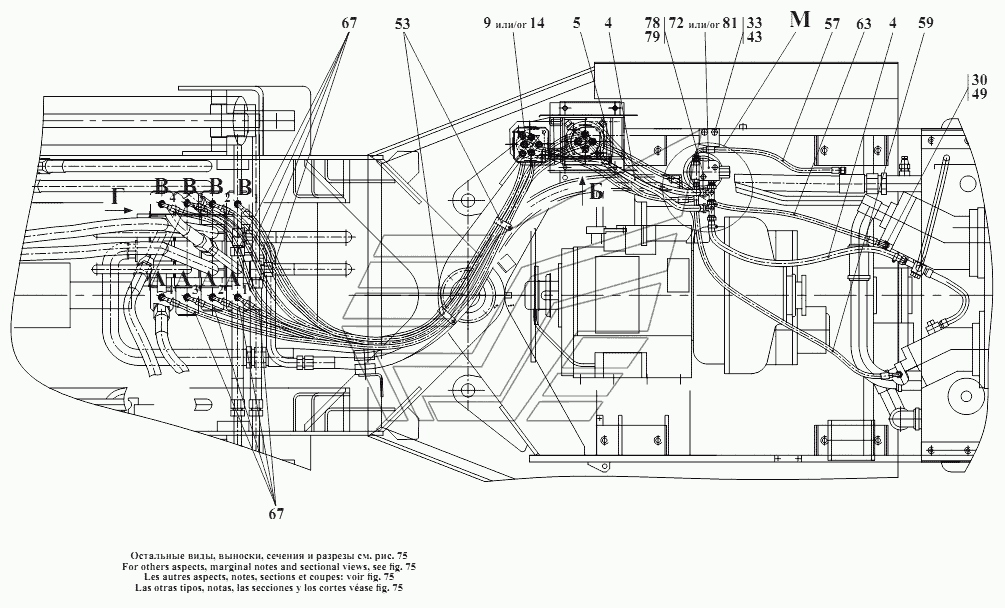

Управление гидрораспределителем С.- Т
100%
Название детали
Блок управления
Заводской номер
352.46.09.040
Количество на модель
1
№
3
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050
Количество на модель
1
№
4
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050-02
Количество на модель
1
№
5
Название детали
Тройник
Заводской номер
ТО-28А.06.09.070
Количество на модель
2
№
6
Название детали
Блок управления
Заводской номер
ТО-28А.76.09.015
Количество на модель
1
№
9
Название детали
Блок управления
Заводской номер
HPCJ0G21SSS0100029
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
14М3
Количество на модель
6
№
11
Название детали
Штуцер
Заводской номер
УДГ1-01.17.001
Количество на модель
5
№
12
Название детали
Штуцер
Заводской номер
УДГ1-01.17.002
Количество на модель
1
№
13
Название детали
Блок управления
Заводской номер
ТО-28А.76.09.030
Количество на модель
1
№
14
Название детали
Блок управления
Заводской номер
HC-RCX-02A22MBA01MAХ3FOOFOOR3WF53RAG02
Количество на модель
1
№
15
Название детали
Соединение
Заводской номер
УДГ103.01.010
Количество на модель
1
№
19
Название детали
Таблица
Заводской номер
332С.36.09.001
Количество на модель
1
№
20
Название детали
Табличка
Заводской номер
332С.46.09.001
Количество на модель
1
№
23
Название детали
Штуцер
Заводской номер
УДГ1.01.01.002
Количество на модель
8
№
27
Название детали
Штуцер
Заводской номер
УДГ1.01.02.018
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
2
№
33
Название детали
Винт
Заводской номер
B.M6-6gx16.46.0115
Количество на модель
8
№
36
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
8
№
40
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
43
Название детали
прокладка
Заводской номер
12M3
Количество на модель
1
№
49
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
3
№
53
Название детали
Рукав высокого давления
Заводской номер
1SNNP6x650A60A61
Количество на модель
1
№
57
Название детали
Рукав высокого давления
Заводской номер
1SNNP6x1050A61A61
Количество на модель
1
№
59
Название детали
Рукав
Заводской номер
1SNNP6x1150A60A61
Количество на модель
2
№
60
Название детали
Рукав
Заводской номер
1SNNP6x1600A60A61
Количество на модель
1
№
63
Название детали
Рукав FADIP-
Заводской номер
1SNNP6x2250A60A61
Количество на модель
8
№
67
Название детали
Установка блока питания
Заводской номер
ТО-28А.76.09.050
Количество на модель
1
№
71
Название детали
Кронштейн
Заводской номер
342РЛ.06.09.011
Количество на модель
1
№
72
Название детали
Гидросистема рабочего оборудования
Заводской номер
HC-SU2V0530RAG02
Количество на модель
1
№
73
Название детали
Соединение
Заводской номер
УДГ1-02.01.020
Количество на модель
1
№
77
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
2
№
78
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
79
Название детали
Установка блока питания
Заводской номер
ТО-28А.76.09.070
Количество на модель
1
№
80
Название детали
Кронштейн
Заводской номер
ТО-28А.76.09.075
Количество на модель
1
№
81
Название детали
Блок питания
Заводской номер
HPU000G22075032000
Количество на модель
1
№
82
Название детали
КОЛЬЦО
Заводской номер
11,6x2,5NBR90
Количество на модель
8
№
83
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Блок управления | 352.46.09.040 | 1 | 1 | 3 | |||
| 4 | Рукав | ТО-28А.06.09.050 | 1 | 1 | 4 | |||
| 5 | Рукав | ТО-28А.06.09.050-02 | 1 | 1 | 5 | |||
| 6 | Тройник | ТО-28А.06.09.070 | 2 | 2 | 6 | |||
| 9 | Блок управления | ТО-28А.76.09.015 | 1 | 1 | 9 | |||
| 10 | Блок управления | HPCJ0G21SSS0100029 | 1 | 1 | 10 | |||
| 11 | прокладка | 14М3 | 6 | 6 | 11 | |||
| 12 | Штуцер | УДГ1-01.17.001 | 5 | 5 | 12 | |||
| 13 | Штуцер | УДГ1-01.17.002 | 1 | 1 | 13 | |||
| 14 | Блок управления | ТО-28А.76.09.030 | 1 | 1 | 14 | |||
| 15 | Блок управления | HC-RCX-02A22MBA01MAХ3FOOFOOR3WF53RAG02 | 1 | 1 | 15 | |||
| 19 | Соединение | УДГ103.01.010 | 1 | 1 | 19 | |||
| 20 | Таблица | 332С.36.09.001 | 1 | 1 | 20 | |||
| 23 | Табличка | 332С.46.09.001 | 1 | 1 | 23 | |||
| 27 | Штуцер | УДГ1.01.01.002 | 8 | 8 | 27 | |||
| 30 | Штуцер | УДГ1.01.02.018 | 1 | 1 | 30 | |||
| 33 | Болт | M10-6gx20.88.35.0115 | 2 | 2 | 33 | |||
| 36 | Винт | B.M6-6gx16.46.0115 | 8 | 8 | 36 | |||
| 40 | Шайба | 6.65Г.0115 | 8 | 8 | 40 | |||
| 43 | Шайба | 10.65Г.0115 | 2 | 2 | 43 | |||
| 49 | прокладка | 12M3 | 1 | 1 | 49 | |||
| 53 | Кабельная стяжка | TKUV30/8 | 3 | 3 | 53 | |||
| 57 | Рукав высокого давления | 1SNNP6x650A60A61 | 1 | 1 | 57 | |||
| 59 | Рукав высокого давления | 1SNNP6x1050A61A61 | 1 | 1 | 59 | |||
| 60 | Рукав | 1SNNP6x1150A60A61 | 2 | 2 | 60 | |||
| 63 | Рукав | 1SNNP6x1600A60A61 | 1 | 1 | 63 | |||
| 67 | Рукав FADIP- | 1SNNP6x2250A60A61 | 8 | 8 | 67 | |||
| 71 | Установка блока питания | ТО-28А.76.09.050 | 1 | 1 | 71 | |||
| 72 | Кронштейн | 342РЛ.06.09.011 | 1 | 1 | 72 | |||
| 73 | Гидросистема рабочего оборудования | HC-SU2V0530RAG02 | 1 | 1 | 73 | |||
| 77 | Соединение | УДГ1-02.01.020 | 1 | 1 | 77 | |||
| 78 | Болт | M8-6gx20.88.35.0115 | 2 | 2 | 78 | |||
| 79 | Шайба | 8.65Г.0115 | 2 | 2 | 79 | |||
| 80 | Установка блока питания | ТО-28А.76.09.070 | 1 | 1 | 80 | |||
| 81 | Кронштейн | ТО-28А.76.09.075 | 1 | 1 | 81 | |||
| 82 | Блок питания | HPU000G22075032000 | 1 | 1 | 82 | |||
| 83 | КОЛЬЦО | 11,6x2,5NBR90 | 8 | 8 | 83 |
