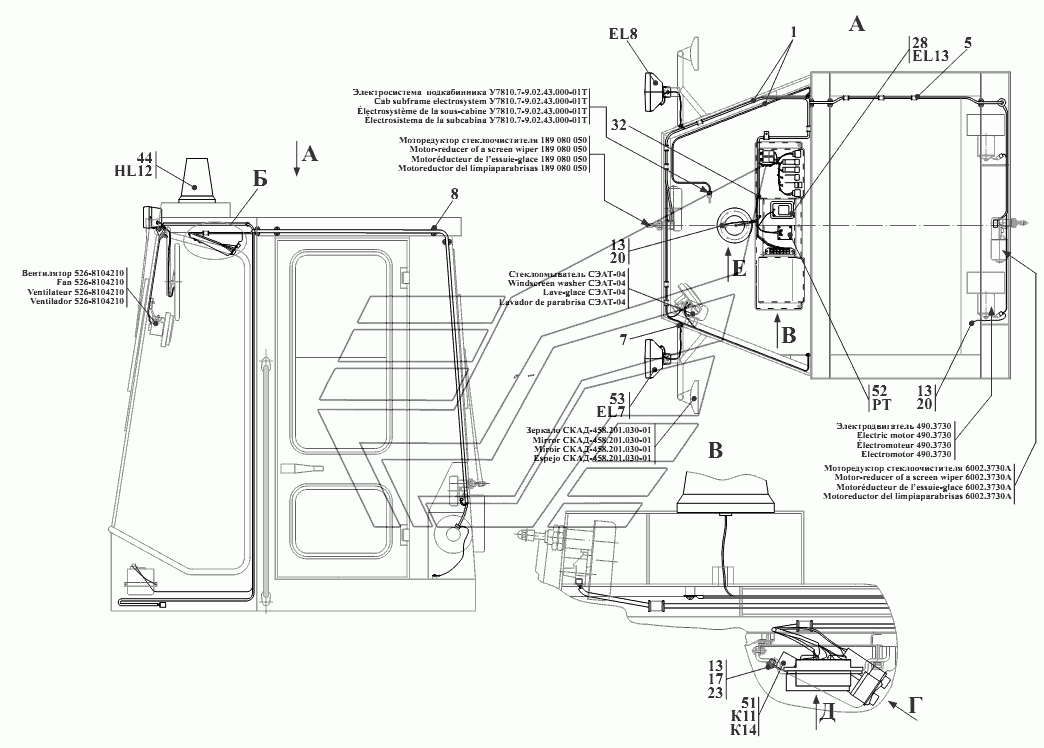

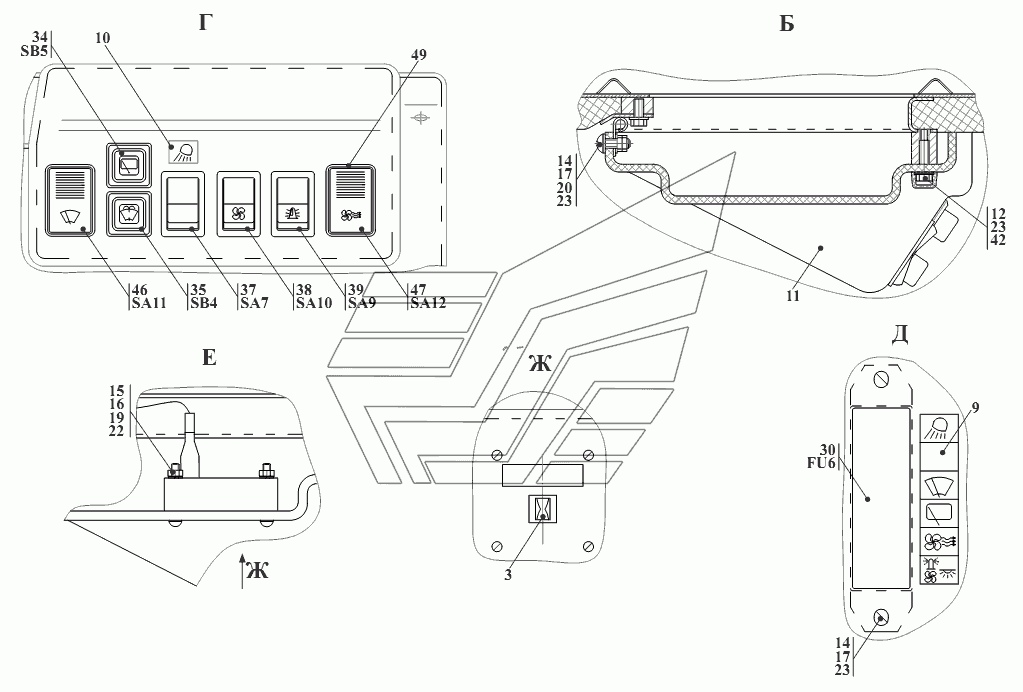

Электросистема кабины У- - - Т
100%
Название детали
Жгут
Заводской номер
У7810.7-9.01.42.100-01Т-Б
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.002
Количество на модель
9
№
3
Название детали
Таблица
Заводской номер
МПУ-1.10.75.008
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
4
№
7
Название детали
Втулка
Заводской номер
У22-2.37-50.003-01
Количество на модель
4
№
8
Название детали
Таблица
Заводской номер
У7810.7-9.01.42.001-01
Количество на модель
1
№
9
Название детали
Таблица
Заводской номер
У7810.7-9.01.42.001-01Т
Количество на модель
1
№
10
Название детали
Панель
Заводской номер
У7810.7-9.01.42.003-01Т
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
M6-6gx16.88.35.0115
Количество на модель
3
№
12
Название детали
Винт
Заводской номер
B.M6-6gx12.46.0115
Количество на модель
4
№
13
Название детали
Винт
Заводской номер
B.M6-6gx20.46.0115
Количество на модель
6
№
14
Название детали
Винт
Заводской номер
B.M4-6gx30.46.0115
Количество на модель
4
№
15
Название детали
Орех
Заводской номер
М4-6Н.8.35.0115
Количество на модель
4
№
16
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
8
№
17
Название детали
Шайба
Заводской номер
4.65Г.0115
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
6
№
20
Название детали
Шайба
Заводской номер
С.4.02.Ст3.0115
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
11
№
23
Название детали
Плафон внутреннего освещения О
Заводской номер
11.3714О2
Количество на модель
1
№
28
Название детали
Блок предохранителей
Заводской номер
БП-1-02
Количество на модель
1
№
30
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223
Количество на модель
1
№
32
Название детали
Выключатель
Заводской номер
19.10.3037
Количество на модель
4
№
34
Название детали
Выключатель
Заводской номер
18.11.3037
Количество на модель
1
№
35
Название детали
Переключатель
Заводской номер
0974-03
Количество на модель
1
№
37
Название детали
Переключатель клавишный
Заводской номер
0974-03.17
Количество на модель
1
№
38
Название детали
Переключатель
Заводской номер
0974-03.43
Количество на модель
1
№
39
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
3
№
42
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
44
Название детали
Переключатель Сhаngе-оvеr switсh
Заводской номер
П147М-04.11
Количество на модель
1
№
46
Название детали
Переключатель ПМ-
Заводской номер
П147М-09.09
Количество на модель
1
№
47
Название детали
Рамка выключателей
Заводской номер
5336-3710015
Количество на модель
2
№
49
Название детали
Реле
Заводской номер
753.3777
Количество на модель
2
№
51
Название детали
Счетчик времени наработки
Заводской номер
СВН-1-24
Количество на модель
1
№
52
Название детали
Фара рабочая
Заводской номер
09.03.8724
Количество на модель
2
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут | У7810.7-9.01.42.100-01Т-Б | 1 | 1 | 1 | |||
| 3 | Втулка | ДЭ-224А.47.00.002 | 9 | 9 | 3 | |||
| 5 | Таблица | МПУ-1.10.75.008 | 1 | 1 | 5 | |||
| 7 | Втулка | У22-2.37-50.002 | 4 | 4 | 7 | |||
| 8 | Втулка | У22-2.37-50.003-01 | 4 | 4 | 8 | |||
| 9 | Таблица | У7810.7-9.01.42.001-01 | 1 | 1 | 9 | |||
| 10 | Таблица | У7810.7-9.01.42.001-01Т | 1 | 1 | 10 | |||
| 11 | Панель | У7810.7-9.01.42.003-01Т | 1 | 1 | 11 | |||
| 12 | Болт | M6-6gx16.88.35.0115 | 3 | 3 | 12 | |||
| 13 | Винт | B.M6-6gx12.46.0115 | 4 | 4 | 13 | |||
| 14 | Винт | B.M6-6gx20.46.0115 | 6 | 6 | 14 | |||
| 15 | Винт | B.M4-6gx30.46.0115 | 4 | 4 | 15 | |||
| 16 | Орех | М4-6Н.8.35.0115 | 4 | 4 | 16 | |||
| 17 | Орех | М6-6Н.8.35.0115 | 8 | 8 | 17 | |||
| 19 | Шайба | 4.65Г.0115 | 4 | 4 | 19 | |||
| 20 | Шайба | 6.65Г.0115 | 6 | 6 | 20 | |||
| 22 | Шайба | С.4.02.Ст3.0115 | 4 | 4 | 22 | |||
| 23 | Шайба | С.6.02.Ст3.0115 | 11 | 11 | 23 | |||
| 28 | Плафон внутреннего освещения О | 11.3714О2 | 1 | 1 | 28 | |||
| 30 | Блок предохранителей | БП-1-02 | 1 | 1 | 30 | |||
| 32 | Кабельная стяжка | SEL.3.223 | 1 | 1 | 32 | |||
| 34 | Выключатель | 19.10.3037 | 4 | 4 | 34 | |||
| 35 | Выключатель | 18.11.3037 | 1 | 1 | 35 | |||
| 37 | Переключатель | 0974-03 | 1 | 1 | 37 | |||
| 38 | Переключатель клавишный | 0974-03.17 | 1 | 1 | 38 | |||
| 39 | Переключатель | 0974-03.43 | 1 | 1 | 39 | |||
| 42 | Колпачок | А30.04.017 | 3 | 3 | 42 | |||
| 44 | Маяк сигнальный | МС-2-24-0 | 1 | 1 | 44 | |||
| 46 | Переключатель Сhаngе-оvеr switсh | П147М-04.11 | 1 | 1 | 46 | |||
| 47 | Переключатель ПМ- | П147М-09.09 | 1 | 1 | 47 | |||
| 49 | Рамка выключателей | 5336-3710015 | 2 | 2 | 49 | |||
| 51 | Реле | 753.3777 | 2 | 2 | 51 | |||
| 52 | Счетчик времени наработки | СВН-1-24 | 1 | 1 | 52 | |||
| 53 | Фара рабочая | 09.03.8724 | 2 | 2 | 53 |
