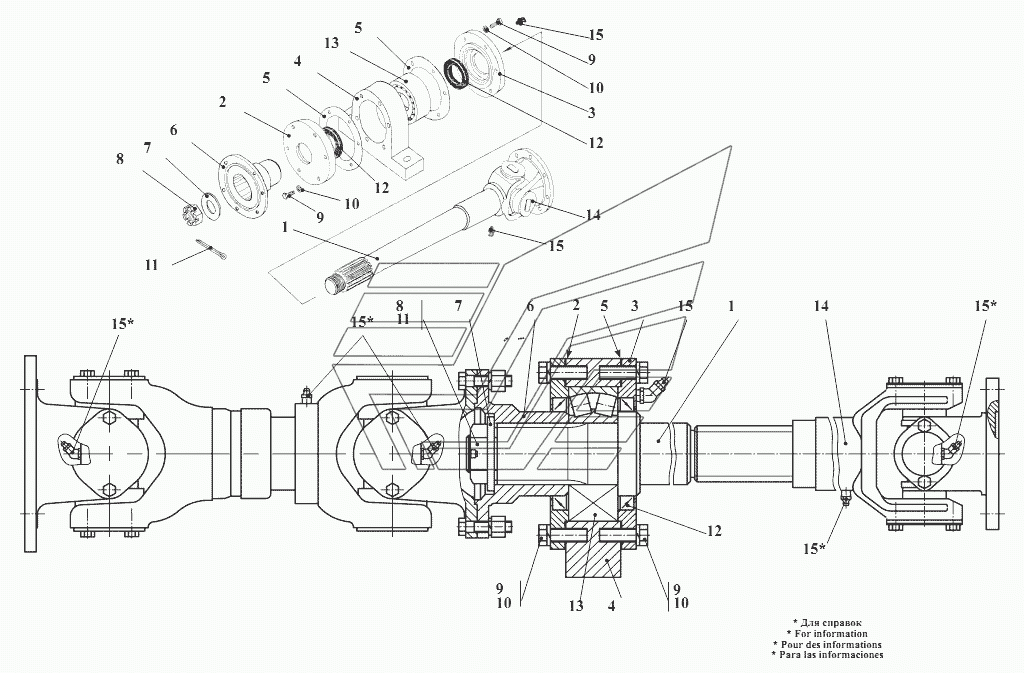

Вал карданный ТО- А.-
100%
Название детали
ВАЛ
Заводской номер
ТО-28А.04.00.110-01
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
ТО-28А.04.00.101
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
ТО-28А.04.00.105
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
TO-28A.04.00.102
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
ТО-28А.04.00.106
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
TO-28A.04.00.103
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
TO-28A.04.00.104
Количество на модель
2
№
5
Название детали
Фланец ведущей шестерни
Заводской номер
У2210.02-03.033
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
Д-902.11.00.009
Количество на модель
1
№
7
Название детали
Гайка специальная
Заводской номер
Д-902.11.00.008
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
M12-6gx35.88.35.0115
Количество на модель
12
№
9
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
12
№
10
Название детали
Шплинт
Заводской номер
5x63.019
Количество на модель
1
№
11
Название детали
Манжета
Заводской номер
1.1-75x100-4
Количество на модель
2
№
12
Название детали
Подшипник
Заводской номер
май.11
Количество на модель
1
№
13
Название детали
Вилка скользящая
Заводской номер
4008M-2201.045-01
Количество на модель
1
№
14
Название детали
Вилка скользящая в сборе
Заводской номер
4008M-2201.045-02
Количество на модель
1
№
14
Название детали
Масленка
Заводской номер
2.3.45.Ц6.Хр
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ВАЛ | ТО-28А.04.00.110-01 | 1 | 1 | 1 | |||
| 2 | Крышка | ТО-28А.04.00.101 | 1 | 1 | 2 | |||
| 2 | Крышка | ТО-28А.04.00.105 | 1 | 1 | 2 | |||
| 3 | Крышка | TO-28A.04.00.102 | 1 | 1 | 3 | |||
| 3 | Крышка | ТО-28А.04.00.106 | 1 | 1 | 3 | |||
| 4 | Опора | TO-28A.04.00.103 | 1 | 1 | 4 | |||
| 5 | прокладка | TO-28A.04.00.104 | 2 | 2 | 5 | |||
| 6 | Фланец ведущей шестерни | У2210.02-03.033 | 1 | 1 | 6 | |||
| 7 | Шайба | Д-902.11.00.009 | 1 | 1 | 7 | |||
| 8 | Гайка специальная | Д-902.11.00.008 | 1 | 1 | 8 | |||
| 9 | Болт | M12-6gx35.88.35.0115 | 12 | 12 | 9 | |||
| 10 | Шайба | 12.65Г.0115 | 12 | 12 | 10 | |||
| 11 | Шплинт | 5x63.019 | 1 | 1 | 11 | |||
| 12 | Манжета | 1.1-75x100-4 | 2 | 2 | 12 | |||
| 13 | Подшипник | май.11 | 1 | 1 | 13 | |||
| 14 | Вилка скользящая | 4008M-2201.045-01 | 1 | 1 | 14 | |||
| 14 | Вилка скользящая в сборе | 4008M-2201.045-02 | 1 | 1 | 14 | |||
| 15 | Масленка | 2.3.45.Ц6.Хр | 1 | 1 | 15 |
