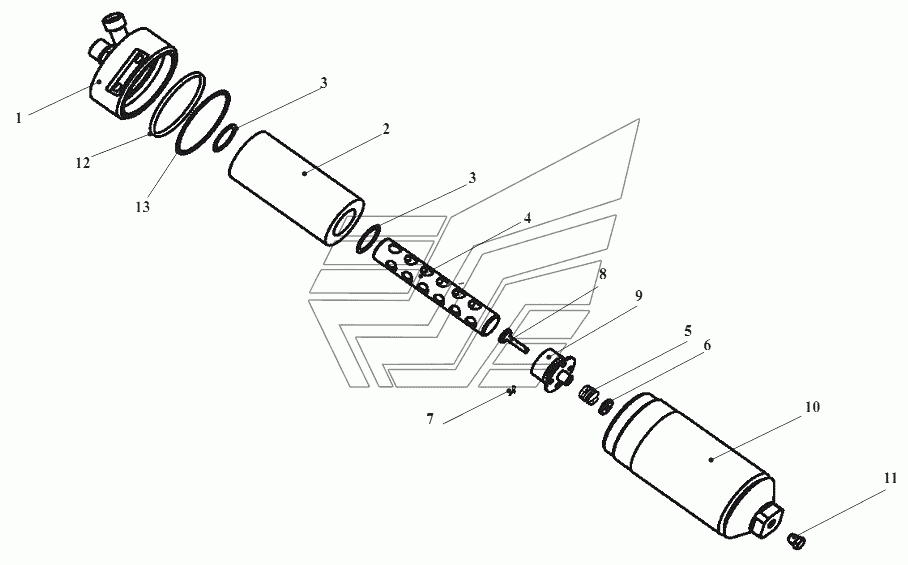

Фильтр магистральный ТО- А.- Т
100%
Название детали
Крышка
Заводской номер
ТО-28А.78.04.200-01
Количество на модель
1
№
1
Название детали
Элемент фильтрующий
Заводской номер
М5305МК
Количество на модель
1
№
2
Название детали
Элемент фильтрующий
Заводской номер
631-1-06
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
ТО-18Б.08.04.001
Количество на модель
2
№
3
Название детали
Стержень
Заводской номер
ТО-18Б.08.04.202
Количество на модель
1
№
4
Название детали
Пружина
Заводской номер
ТО-27-1-10.01.03.004
Количество на модель
1
№
5
Название детали
Упорная шайба
Заводской номер
ТО-27-1-10.01.03.003
Количество на модель
1
№
6
Название детали
Шплинт
Заводской номер
2x16.0115
Количество на модель
1
№
7
Название детали
Клапан перепускной
Заводской номер
ТО-27-1-10.01.03.000
Количество на модель
1
№
8
Название детали
Клапан
Заводской номер
ТО-27-1-10.01.03.002
Количество на модель
1
№
8
Название детали
Корпус клапана
Заводской номер
ТО-27-1-10.01.03.001
Количество на модель
1
№
9
Название детали
Стакан
Заводской номер
ТО-18Б.08.04.100
Количество на модель
1
№
10
Название детали
Заглушка
Заводской номер
УДГ1-09.03.002
Количество на модель
1
№
11
Название детали
Кольцо защитное
Заводской номер
ТО-27-1-10.01.00.009
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
119.00Х5.70NBR-90
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | ТО-28А.78.04.200-01 | 1 | 1 | 1 | |||
| 2 | Элемент фильтрующий | М5305МК | 1 | 1 | 2 | |||
| 2 | Элемент фильтрующий | 631-1-06 | 1 | 1 | 2 | |||
| 3 | прокладка | ТО-18Б.08.04.001 | 2 | 2 | 3 | |||
| 4 | Стержень | ТО-18Б.08.04.202 | 1 | 1 | 4 | |||
| 5 | Пружина | ТО-27-1-10.01.03.004 | 1 | 1 | 5 | |||
| 6 | Упорная шайба | ТО-27-1-10.01.03.003 | 1 | 1 | 6 | |||
| 7 | Шплинт | 2x16.0115 | 1 | 1 | 7 | |||
| 8 | Клапан перепускной | ТО-27-1-10.01.03.000 | 1 | 1 | 8 | |||
| 8 | Клапан | ТО-27-1-10.01.03.002 | 1 | 1 | 8 | |||
| 9 | Корпус клапана | ТО-27-1-10.01.03.001 | 1 | 1 | 9 | |||
| 10 | Стакан | ТО-18Б.08.04.100 | 1 | 1 | 10 | |||
| 11 | Заглушка | УДГ1-09.03.002 | 1 | 1 | 11 | |||
| 12 | Кольцо защитное | ТО-27-1-10.01.00.009 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | 119.00Х5.70NBR-90 | 1 | 1 | 13 |
