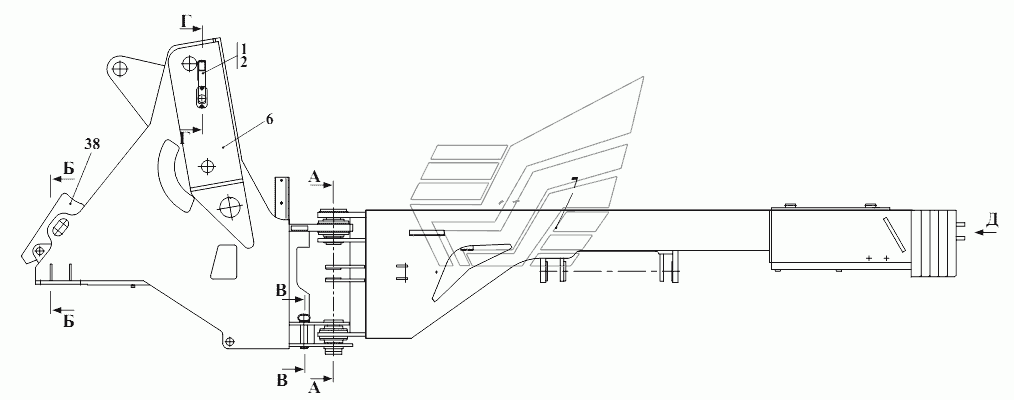

Рамы. Сводная таблица комплектации применяемых рам
100%
Название детали
Кронштейн
Заводской номер
332С.01.00.100
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
332С.01.00.100-01
Количество на модель
1
№
2
Название детали
Полурама
Заводской номер
350.01.01.000
Количество на модель
1
№
6
Название детали
Полурама
Заводской номер
350.01.01.000-01
Количество на модель
1
№
6
Название детали
Полурама
Заводской номер
352.01.02.000Т
Количество на модель
1
№
7
Название детали
Палец
Заводской номер
ТО-18Б.01.03.000
Количество на модель
1
№
9
Название детали
Цепочка
Заводской номер
ТО-18Б.01.05.000
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
ТО-18Б.71.03.000
Количество на модель
1
№
12
Название детали
Палец
Заводской номер
ТО-18А.01.00.001-01
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
ТО-18А.01.00.010
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
ТО-18А.01.00.014-01
Количество на модель
2
№
17
Название детали
Крышка
Заводской номер
ТО-18А.01.00.014
Количество на модель
2
№
17
Название детали
Крышка
Заводской номер
ТО-18А.01.00.015
Количество на модель
2
№
19
Название детали
Крышка
Заводской номер
ТО-18А.01.00.015-01
Количество на модель
2
№
19
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022
Количество на модель
2
№
21
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022-01
Количество на модель
2
№
22
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022-02
Количество на модель
2
№
23
Название детали
Шплинт
Заводской номер
ТО-18Б.01.00.003
Количество на модель
1
№
25
Название детали
Палец
Заводской номер
ТО-18Б.71.00.001-А
Количество на модель
1
№
27
Название детали
Палец
Заводской номер
ТО-18Б.71.00.002-А
Количество на модель
1
№
28
Название детали
Втулка
Заводской номер
ТО-18Б.71.00.003
Количество на модель
1
№
29
Название детали
Втулка
Заводской номер
ТО-18Б.71.00.003-01
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006
Количество на модель
2
№
33
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006-01
Количество на модель
2
№
34
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006-02
Количество на модель
2
№
35
Название детали
Упор
Заводской номер
ТО-28А.01.00.002
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
ТО-28А.01.00.004
Количество на модель
3
№
40
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
8
№
42
Название детали
Болт
Заводской номер
M12-6gx20.88.35.0115
Количество на модель
4
№
44
Название детали
Болт
Заводской номер
M12-6gx30.109.40X.0115
Количество на модель
16
№
45
Название детали
Болт
Заводской номер
M16-6gx45.109.40X.0115
Количество на модель
6
№
46
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
8
№
50
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
20
№
51
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
6
№
52
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
4
№
55
Название детали
Шплинт
Заводской номер
4x25.019
Количество на модель
1
№
57
Название детали
Шплинт
Заводской номер
4x63.019
Количество на модель
1
№
58
Название детали
Манжета
Заводской номер
1.2-70x95-1
Количество на модель
2
№
59
Название детали
Манжета
Заводской номер
1.2-80x105-1
Количество на модель
2
№
60
Название детали
Масленка
Заводской номер
2.3.45.Ц6.хр
Количество на модель
2
№
61
Название детали
Вот
Заводской номер
6-16h12x110.45.LU5.xp
Количество на модель
1
№
63
Название детали
Подшипник ШСЛ
Заводской номер
ШСЛ70
Количество на модель
2
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 332С.01.00.100 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 332С.01.00.100-01 | 1 | 1 | 2 | |||
| 6 | Полурама | 350.01.01.000 | 1 | 1 | 6 | |||
| 6 | Полурама | 350.01.01.000-01 | 1 | 1 | 6 | |||
| 7 | Полурама | 352.01.02.000Т | 1 | 1 | 7 | |||
| 9 | Палец | ТО-18Б.01.03.000 | 1 | 1 | 9 | |||
| 10 | Цепочка | ТО-18Б.01.05.000 | 1 | 1 | 10 | |||
| 12 | Палец | ТО-18Б.71.03.000 | 1 | 1 | 12 | |||
| 15 | Палец | ТО-18А.01.00.001-01 | 1 | 1 | 15 | |||
| 16 | Шайба | ТО-18А.01.00.010 | 1 | 1 | 16 | |||
| 17 | Крышка | ТО-18А.01.00.014-01 | 2 | 2 | 17 | |||
| 17 | Крышка | ТО-18А.01.00.014 | 2 | 2 | 17 | |||
| 19 | Крышка | ТО-18А.01.00.015 | 2 | 2 | 19 | |||
| 19 | Крышка | ТО-18А.01.00.015-01 | 2 | 2 | 19 | |||
| 21 | прокладка | ТО-18А.01.00.022 | 2 | 2 | 21 | |||
| 22 | прокладка | ТО-18А.01.00.022-01 | 2 | 2 | 22 | |||
| 23 | прокладка | ТО-18А.01.00.022-02 | 2 | 2 | 23 | |||
| 25 | Шплинт | ТО-18Б.01.00.003 | 1 | 1 | 25 | |||
| 27 | Палец | ТО-18Б.71.00.001-А | 1 | 1 | 27 | |||
| 28 | Палец | ТО-18Б.71.00.002-А | 1 | 1 | 28 | |||
| 29 | Втулка | ТО-18Б.71.00.003 | 1 | 1 | 29 | |||
| 30 | Втулка | ТО-18Б.71.00.003-01 | 1 | 1 | 30 | |||
| 33 | прокладка | ТО-18Б.71.00.006 | 2 | 2 | 33 | |||
| 34 | прокладка | ТО-18Б.71.00.006-01 | 2 | 2 | 34 | |||
| 35 | прокладка | ТО-18Б.71.00.006-02 | 2 | 2 | 35 | |||
| 38 | Упор | ТО-28А.01.00.002 | 1 | 1 | 38 | |||
| 40 | Болт | ТО-28А.01.00.004 | 3 | 3 | 40 | |||
| 42 | Болт | M10-6gx20.88.35.0115 | 8 | 8 | 42 | |||
| 44 | Болт | M12-6gx20.88.35.0115 | 4 | 4 | 44 | |||
| 45 | Болт | M12-6gx30.109.40X.0115 | 16 | 16 | 45 | |||
| 46 | Болт | M16-6gx45.109.40X.0115 | 6 | 6 | 46 | |||
| 50 | Шайба | 10.65Г.0115 | 8 | 8 | 50 | |||
| 51 | Шайба | 12.65Г.0115 | 20 | 20 | 51 | |||
| 52 | Шайба | 16.65Г.0115 | 6 | 6 | 52 | |||
| 55 | Шайба | С.12.02.Ст3.0115 | 4 | 4 | 55 | |||
| 57 | Шплинт | 4x25.019 | 1 | 1 | 57 | |||
| 58 | Шплинт | 4x63.019 | 1 | 1 | 58 | |||
| 59 | Манжета | 1.2-70x95-1 | 2 | 2 | 59 | |||
| 60 | Манжета | 1.2-80x105-1 | 2 | 2 | 60 | |||
| 61 | Масленка | 2.3.45.Ц6.хр | 2 | 2 | 61 | |||
| 63 | Вот | 6-16h12x110.45.LU5.xp | 1 | 1 | 63 | |||
| 68 | Подшипник ШСЛ | ШСЛ70 | 2 | 2 | 68 |
