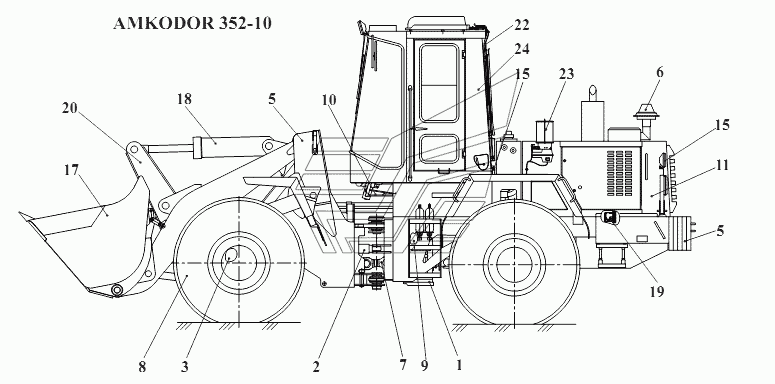

Сводная таблица состава машины AMKODOR
100%
Название детали
Установка GMP
Заводской номер
332С4.03.00.000-20-Т
Количество на модель
1
№
1
Название детали
Гидросистема рулевого управления
Заводской номер
342В.34.07.000-02-Т
Количество на модель
1
№
2
Название детали
Гидросистема тормозов
Заводской номер
342В.10.00.000-02-Т
Количество на модель
1
№
3
Название детали
Рама
Заводской номер
352.01.00.000-Т
Количество на модель
1
№
5
Название детали
установка силовая
Заводской номер
350.02.00.000-Т
Количество на модель
1
№
6
Название детали
Установка карданных валов
Заводской номер
350.04.00.000
Количество на модель
1
№
7
Название детали
Установка мостов и колес
Заводской номер
350.05.00.000
Количество на модель
1
№
8
Название детали
Установка системы охлаждения ГМП
Заводской номер
350.17.14.005-Т
Количество на модель
1
№
9
Название детали
Управление
Заводской номер
350.09.00.000-В
Количество на модель
1
№
10
Название детали
Управление
Заводской номер
350.09.00.000-03-В
Количество на модель
1
№
10
Название детали
ОБЛИЦОВКА
Заводской номер
350.13.00.000-01-Т
Количество на модель
1
№
11
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
352.37.00.000-Т
Количество на модель
1
№
15
Название детали
Ковш
Заводской номер
351.21.00.000
Количество на модель
1
№
17
Название детали
Ковш
Заводской номер
352.21.00.000
Количество на модель
1
№
17
Название детали
Гидросистема погрузочного оборудования
Заводской номер
352.06.00.000-Т
Количество на модель
1
№
18
Название детали
Гидросистема охлаждения гидробака
Заводской номер
352.13.00.000-Т
Количество на модель
1
№
19
Название детали
Оборудование погрузочное
Заводской номер
352.14.00.000
Количество на модель
1
№
20
Название детали
система кондиционирования воздуха
Заводской номер
СК1.81.00.010-Т
Количество на модель
1
№
22
Название детали
система кондиционирования воздуха
Заводской номер
СК2.81.00.010-Т
Количество на модель
1
№
22
Название детали
Система централизованной смазки
Заводской номер
СС1.85.00.010-01
Количество на модель
1
№
23
Название детали
Установка кабины
Заводской номер
ТО-18Б85.00.000-07-Т
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка GMP | 332С4.03.00.000-20-Т | 1 | 1 | 1 | |||
| 2 | Гидросистема рулевого управления | 342В.34.07.000-02-Т | 1 | 1 | 2 | |||
| 3 | Гидросистема тормозов | 342В.10.00.000-02-Т | 1 | 1 | 3 | |||
| 5 | Рама | 352.01.00.000-Т | 1 | 1 | 5 | |||
| 6 | установка силовая | 350.02.00.000-Т | 1 | 1 | 6 | |||
| 7 | Установка карданных валов | 350.04.00.000 | 1 | 1 | 7 | |||
| 8 | Установка мостов и колес | 350.05.00.000 | 1 | 1 | 8 | |||
| 9 | Установка системы охлаждения ГМП | 350.17.14.005-Т | 1 | 1 | 9 | |||
| 10 | Управление | 350.09.00.000-В | 1 | 1 | 10 | |||
| 10 | Управление | 350.09.00.000-03-В | 1 | 1 | 10 | |||
| 11 | ОБЛИЦОВКА | 350.13.00.000-01-Т | 1 | 1 | 11 | |||
| 15 | ЭЛЕКТРОСИСТЕМА | 352.37.00.000-Т | 1 | 1 | 15 | |||
| 17 | Ковш | 351.21.00.000 | 1 | 1 | 17 | |||
| 17 | Ковш | 352.21.00.000 | 1 | 1 | 17 | |||
| 18 | Гидросистема погрузочного оборудования | 352.06.00.000-Т | 1 | 1 | 18 | |||
| 19 | Гидросистема охлаждения гидробака | 352.13.00.000-Т | 1 | 1 | 19 | |||
| 20 | Оборудование погрузочное | 352.14.00.000 | 1 | 1 | 20 | |||
| 22 | система кондиционирования воздуха | СК1.81.00.010-Т | 1 | 1 | 22 | |||
| 22 | система кондиционирования воздуха | СК2.81.00.010-Т | 1 | 1 | 22 | |||
| 23 | Система централизованной смазки | СС1.85.00.010-01 | 1 | 1 | 23 | |||
| 24 | Установка кабины | ТО-18Б85.00.000-07-Т | 1 | 1 | 24 |
