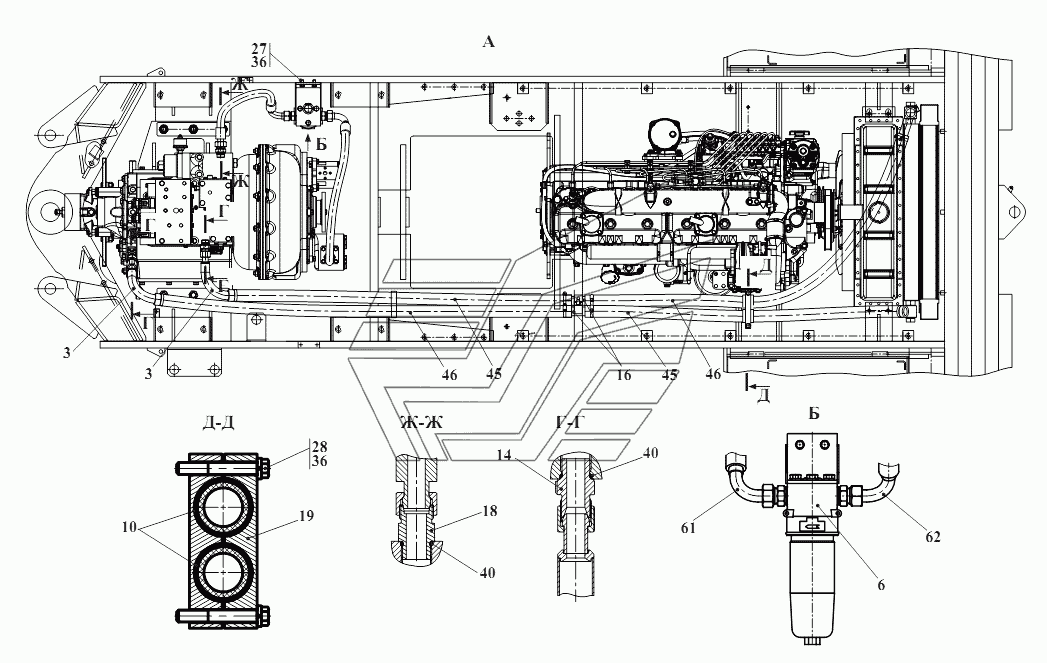

Установка системы охлаждения ГМП- Т
100%
Название детали
Переходник
Заводской номер
451.38.02.110
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
ТО-18А.07.00.170
Количество на модель
2
№
3
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.07.07.000
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
350.17.14.025
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
350.17.14.026
Количество на модель
2
№
10
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
ТО-18.08.00.012
Количество на модель
2
№
14
Название детали
Труба
Заводской номер
ТО-28А.07.00.005
Количество на модель
2
№
16
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
1
№
18
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.05.009
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
M8-6gx25.88.35.0115
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
2
№
27
Название детали
Винт
Заводской номер
M10-6gx70.88.35.0115
Количество на модель
2
№
28
Название детали
Орех
Заводской номер
M8-6H.8.35.0115
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
8Т.65Г.0115
Количество на модель
5
№
34
Название детали
Шайба
Заводской номер
10ОТ.65Г.0115
Количество на модель
4
№
36
Название детали
КОЛЬЦО
Заводской номер
23,50-3,00NBR70
Количество на модель
3
№
40
Название детали
КОЛЬЦО
Заводской номер
39,00-3,00NBR70
Количество на модель
1
№
42
Название детали
Рукав
Заводской номер
32x43-1,6
Количество на модель
1
№
44
Название детали
Зажим TORRO
Заводской номер
32-50/9-C7W2
Количество на модель
10
№
50
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
1
№
54
Название детали
Рукав
Заводской номер
2SNNP20x650A80A81
Количество на модель
1
№
61
Название детали
Рукав
Заводской номер
2SNNP20x800A80A81
Количество на модель
1
№
62
Название детали
Передача гидромеханическая унифицированная
Заводской номер
У35.615-00.000-14Т
Количество на модель
1
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник | 451.38.02.110 | 1 | 1 | 1 | |||
| 3 | Трубопровод | ТО-18А.07.00.170 | 2 | 2 | 3 | |||
| 6 | Фильтр магистральный | ТО-28А.07.07.000 | 1 | 1 | 6 | |||
| 9 | Труба | 350.17.14.025 | 1 | 1 | 9 | |||
| 10 | Втулка | 350.17.14.026 | 2 | 2 | 10 | |||
| 12 | Скоба | ТО-18.06.00.025 | 1 | 1 | 12 | |||
| 14 | Штуцер | ТО-18.08.00.012 | 2 | 2 | 14 | |||
| 16 | Труба | ТО-28А.07.00.005 | 2 | 2 | 16 | |||
| 18 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 18 | |||
| 19 | Колодка верхняя | УДГ1.17.05.009 | 2 | 2 | 19 | |||
| 25 | Болт | M8-6gx25.88.35.0115 | 4 | 4 | 25 | |||
| 27 | Болт | M10-6gx20.88.35.0115 | 2 | 2 | 27 | |||
| 28 | Винт | M10-6gx70.88.35.0115 | 2 | 2 | 28 | |||
| 30 | Орех | M8-6H.8.35.0115 | 1 | 1 | 30 | |||
| 34 | Шайба | 8Т.65Г.0115 | 5 | 5 | 34 | |||
| 36 | Шайба | 10ОТ.65Г.0115 | 4 | 4 | 36 | |||
| 40 | КОЛЬЦО | 23,50-3,00NBR70 | 3 | 3 | 40 | |||
| 42 | КОЛЬЦО | 39,00-3,00NBR70 | 1 | 1 | 42 | |||
| 44 | Рукав | 32x43-1,6 | 1 | 1 | 44 | |||
| 50 | Зажим TORRO | 32-50/9-C7W2 | 10 | 10 | 50 | |||
| 54 | Кабельная стяжка | TKUV30/8 | 1 | 1 | 54 | |||
| 61 | Рукав | 2SNNP20x650A80A81 | 1 | 1 | 61 | |||
| 62 | Рукав | 2SNNP20x800A80A81 | 1 | 1 | 62 | |||
| 65 | Передача гидромеханическая унифицированная | У35.615-00.000-14Т | 1 | 1 | 65 |
