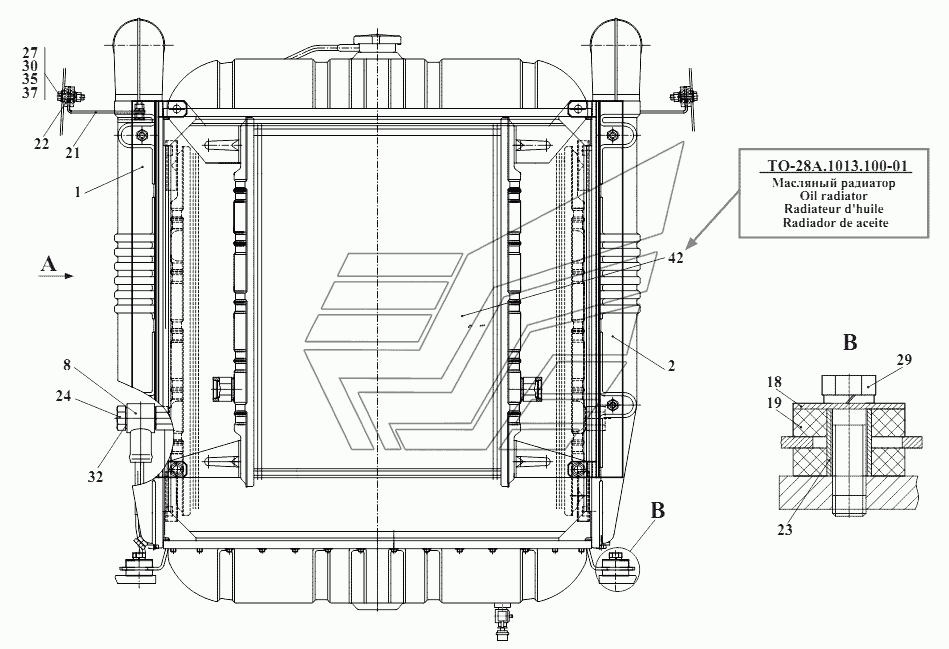

Установка радиаторов- T
100%
Название детали
Кронштейн
Заводской номер
350.02.01.010-Т
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
350.02.01.010-01-Т
Количество на модель
1
№
2
Название детали
Диффузор
Заводской номер
2551.02.06.500
Количество на модель
1
№
4
Название детали
Кран
Заводской номер
ТО-28А.02.07.700
Количество на модель
1
№
7
Название детали
Рукав
Заводской номер
12x20-1,6
Количество на модель
1
№
7
Название детали
Кран
Заводской номер
ПС7-О
Количество на модель
1
№
7
Название детали
Зажим TORRO
Заводской номер
12-20/9-C7W2
Количество на модель
1
№
7
Название детали
Переходник
Заводской номер
ТО-28А02.17.020
Количество на модель
2
№
8
Название детали
Переходник
Заводской номер
350.02.01.002-Т
Количество на модель
1
№
15
Название детали
Тарелка
Заводской номер
ТО-1802.10.013
Количество на модель
2
№
18
Название детали
Тарелка
Заводской номер
ТО-1802.10.021
Количество на модель
4
№
19
Название детали
Кронштейн
Заводской номер
ТО-28А02.00.011
Количество на модель
2
№
21
Название детали
прокладка
Заводской номер
ТО-28А02.00.012
Количество на модель
4
№
22
Название детали
Трубка
Заводской номер
ТО-28А02.14.001-01
Количество на модель
4
№
23
Название детали
Болт
Заводской номер
ТО-28А02.17.002
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
M8-6gx40.88.35.0115
Количество на модель
6
№
27
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
4
№
28
Название детали
Болт
Заводской номер
M12-6gx45.88.35.0115
Количество на модель
4
№
29
Название детали
Орех
Заводской номер
М8-6Н.8.35.0115
Количество на модель
6
№
30
Название детали
Орех
Заводской номер
М10-6Н.8.35.0115
Количество на модель
4
№
31
Название детали
прокладка
Заводской номер
27М3
Количество на модель
4
№
32
Название детали
Рукав
Заводской номер
54x68-1.2
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
6
№
35
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
36
Название детали
Шайба
Заводской номер
С.8.02.СТ3.0115
Количество на модель
10
№
37
Название детали
Блок радиаторов
Заводской номер
БР-140.1301.000-01
Количество на модель
1
№
40
Название детали
Радиатор масляный
Заводской номер
ТО-28А.1013.100-01
Количество на модель
1
№
42
Название детали
Зажим
Заводской номер
50-70/9-C7W2
Количество на модель
6
№
44
Название детали
Шланг
Заводской номер
142-1303010
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 350.02.01.010-Т | 1 | 1 | 1 | |||
| 2 | Кронштейн | 350.02.01.010-01-Т | 1 | 1 | 2 | |||
| 4 | Диффузор | 2551.02.06.500 | 1 | 1 | 4 | |||
| 7 | Кран | ТО-28А.02.07.700 | 1 | 1 | 7 | |||
| 7 | Рукав | 12x20-1,6 | 1 | 1 | 7 | |||
| 7 | Кран | ПС7-О | 1 | 1 | 7 | |||
| 7 | Зажим TORRO | 12-20/9-C7W2 | 1 | 1 | 7 | |||
| 8 | Переходник | ТО-28А02.17.020 | 2 | 2 | 8 | |||
| 15 | Переходник | 350.02.01.002-Т | 1 | 1 | 15 | |||
| 18 | Тарелка | ТО-1802.10.013 | 2 | 2 | 18 | |||
| 19 | Тарелка | ТО-1802.10.021 | 4 | 4 | 19 | |||
| 21 | Кронштейн | ТО-28А02.00.011 | 2 | 2 | 21 | |||
| 22 | прокладка | ТО-28А02.00.012 | 4 | 4 | 22 | |||
| 23 | Трубка | ТО-28А02.14.001-01 | 4 | 4 | 23 | |||
| 24 | Болт | ТО-28А02.17.002 | 2 | 2 | 24 | |||
| 27 | Болт | M8-6gx40.88.35.0115 | 6 | 6 | 27 | |||
| 28 | Болт | M10-6gx25.88.35.0115 | 4 | 4 | 28 | |||
| 29 | Болт | M12-6gx45.88.35.0115 | 4 | 4 | 29 | |||
| 30 | Орех | М8-6Н.8.35.0115 | 6 | 6 | 30 | |||
| 31 | Орех | М10-6Н.8.35.0115 | 4 | 4 | 31 | |||
| 32 | прокладка | 27М3 | 4 | 4 | 32 | |||
| 33 | Рукав | 54x68-1.2 | 1 | 1 | 33 | |||
| 35 | Шайба | 8.65Г.0115 | 6 | 6 | 35 | |||
| 36 | Шайба | 10.65Г.0115 | 4 | 4 | 36 | |||
| 37 | Шайба | С.8.02.СТ3.0115 | 10 | 10 | 37 | |||
| 40 | Блок радиаторов | БР-140.1301.000-01 | 1 | 1 | 40 | |||
| 42 | Радиатор масляный | ТО-28А.1013.100-01 | 1 | 1 | 42 | |||
| 44 | Зажим | 50-70/9-C7W2 | 6 | 6 | 44 | |||
| 46 | Шланг | 142-1303010 | 1 | 1 | 46 |
