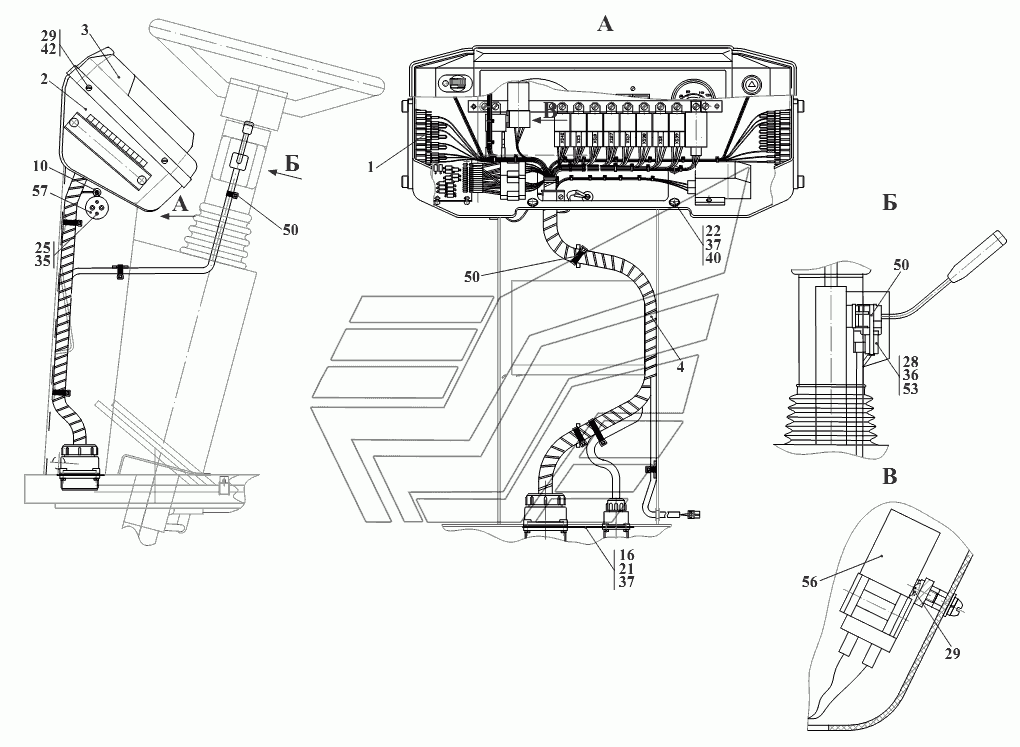

Электросистема подкабинника У- - Т
100%
Название детали
Провод
Заводской номер
У7810.7-9.02.43.610-01-01
Количество на модель
11
№
1
Название детали
Панель нижняя
Заводской номер
У7810.7-9.02.43.100-01Т
Количество на модель
1
№
2
Название детали
Панель верхняя
Заводской номер
У7810.7-9.02.43.200-01Т
Количество на модель
1
№
3
Название детали
Жгут
Заводской номер
У7810.7-9.02.43.400-01Т
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
1
№
10
Название детали
Тарелка
Заводской номер
У7810.7-9.02.42.002-01
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
M6-6gx12.56.0115
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
M6-6gx20.56.0115
Количество на модель
4
№
22
Название детали
Винт
Заводской номер
B.M3-6gx25.46.0115
Количество на модель
2
№
25
Название детали
Винт
Заводской номер
B.M5-6gx10.46.0115
Количество на модель
2
№
28
Название детали
Винт
Заводской номер
B.M5-6gx16.46.0115
Количество на модель
5
№
29
Название детали
Шайба
Заводской номер
3.65Г.0115
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
2
№
36
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
6
№
37
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
4
№
40
Название детали
Шайба
Заводской номер
С.5.02.Ст3.0115
Количество на модель
4
№
42
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223200x4,5
Количество на модель
10
№
50
Название детали
Переключатель подрулевой
Заводской номер
3912.3769
Количество на модель
1
№
53
Название детали
Реле электронное
Заводской номер
РЭП-1
Количество на модель
1
№
56
Название детали
Розетка
Заводской номер
РНЦ10-001Т2
Количество на модель
1
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Провод | У7810.7-9.02.43.610-01-01 | 11 | 11 | 1 | |||
| 2 | Панель нижняя | У7810.7-9.02.43.100-01Т | 1 | 1 | 2 | |||
| 3 | Панель верхняя | У7810.7-9.02.43.200-01Т | 1 | 1 | 3 | |||
| 4 | Жгут | У7810.7-9.02.43.400-01Т | 1 | 1 | 4 | |||
| 10 | Втулка | У22-2.37-50.002 | 1 | 1 | 10 | |||
| 16 | Тарелка | У7810.7-9.02.42.002-01 | 1 | 1 | 16 | |||
| 21 | Болт | M6-6gx12.56.0115 | 2 | 2 | 21 | |||
| 22 | Болт | M6-6gx20.56.0115 | 4 | 4 | 22 | |||
| 25 | Винт | B.M3-6gx25.46.0115 | 2 | 2 | 25 | |||
| 28 | Винт | B.M5-6gx10.46.0115 | 2 | 2 | 28 | |||
| 29 | Винт | B.M5-6gx16.46.0115 | 5 | 5 | 29 | |||
| 35 | Шайба | 3.65Г.0115 | 2 | 2 | 35 | |||
| 36 | Шайба | 5.65Г.0115 | 2 | 2 | 36 | |||
| 37 | Шайба | 6.65Г.0115 | 6 | 6 | 37 | |||
| 40 | Шайба | С.6.02.Ст3.0115 | 4 | 4 | 40 | |||
| 42 | Шайба | С.5.02.Ст3.0115 | 4 | 4 | 42 | |||
| 50 | Кабельная стяжка | SEL.3.223200x4,5 | 10 | 10 | 50 | |||
| 53 | Переключатель подрулевой | 3912.3769 | 1 | 1 | 53 | |||
| 56 | Реле электронное | РЭП-1 | 1 | 1 | 56 | |||
| 57 | Розетка | РНЦ10-001Т2 | 1 | 1 | 57 |
