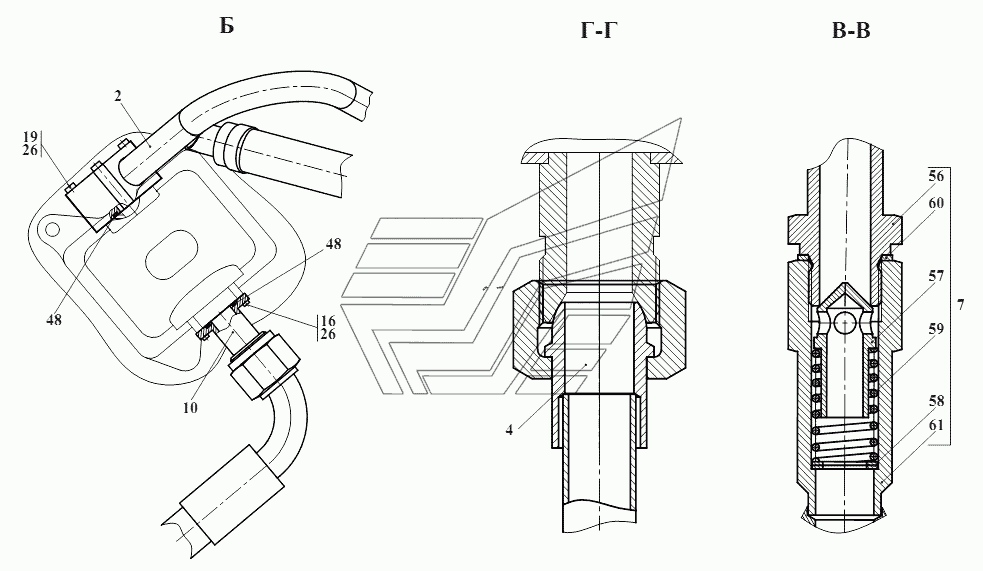

Система охлаждения гидробака Т
100%
Название детали
Переходник
Заводской номер
352.13.00.010Т
Количество на модель
2
№
1
Название детали
Фланец
Заводской номер
352.13.00.020Т
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
352.13.00.040Т
Количество на модель
1
№
4
Название детали
Переливной клапан
Заводской номер
352.13.00.060Т
Количество на модель
1
№
7
Название детали
Фланец
Заводской номер
320.34.07.003
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
4
№
16
Название детали
Болт
Заводской номер
M8-6gx45.88.35.0115
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
M12-6gx20.88.35.0115
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
26
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
1
№
29
Название детали
прокладка
Заводской номер
27M3
Количество на модель
2
№
35
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
1
№
38
Название детали
Зажим TORRO
Заводской номер
20x32/9-C7W1
Количество на модель
4
№
45
Название детали
Кабельная стяжка
Заводской номер
TKUV20/5
Количество на модель
5
№
47
Название детали
КОЛЬЦО
Заводской номер
21,5x2,5NBR90
Количество на модель
2
№
48
Название детали
Рукав
Заводской номер
1SNNP16x750A61A61270
Количество на модель
1
№
50
Название детали
Рукав
Заводской номер
1SNNP16x1700A60A61
Количество на модель
1
№
53
Название детали
Рукав
Заводской номер
1SNNP20x1700A80A81
Количество на модель
1
№
55
Название детали
Штуцер
Заводской номер
352.13.00.061Т
Количество на модель
1
№
56
Название детали
Золотник
Заводской номер
361.38.02.031
Количество на модель
1
№
57
Название детали
Шайба
Заводской номер
361-38.02.032
Количество на модель
3
№
58
Название детали
Пружина
Заводской номер
У35615-12.104
Количество на модель
1
№
59
Название детали
прокладка
Заводской номер
20M3
Количество на модель
1
№
60
Название детали
Тройник
Заводской номер
352.13.00.050Т
Количество на модель
1
№
61
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник | 352.13.00.010Т | 2 | 2 | 1 | |||
| 2 | Фланец | 352.13.00.020Т | 1 | 1 | 2 | |||
| 4 | Трубопровод | 352.13.00.040Т | 1 | 1 | 4 | |||
| 7 | Переливной клапан | 352.13.00.060Т | 1 | 1 | 7 | |||
| 10 | Фланец | 320.34.07.003 | 1 | 1 | 10 | |||
| 16 | Болт | M8-6gx20.88.35.0115 | 4 | 4 | 16 | |||
| 19 | Болт | M8-6gx45.88.35.0115 | 4 | 4 | 19 | |||
| 22 | Болт | M12-6gx20.88.35.0115 | 1 | 1 | 22 | |||
| 26 | Шайба | 8.65Г.0115 | 8 | 8 | 26 | |||
| 29 | Шайба | 12.65Г.0115 | 1 | 1 | 29 | |||
| 35 | прокладка | 27M3 | 2 | 2 | 35 | |||
| 38 | Рукав | 20x29-1,6 | 1 | 1 | 38 | |||
| 45 | Зажим TORRO | 20x32/9-C7W1 | 4 | 4 | 45 | |||
| 47 | Кабельная стяжка | TKUV20/5 | 5 | 5 | 47 | |||
| 48 | КОЛЬЦО | 21,5x2,5NBR90 | 2 | 2 | 48 | |||
| 50 | Рукав | 1SNNP16x750A61A61270 | 1 | 1 | 50 | |||
| 53 | Рукав | 1SNNP16x1700A60A61 | 1 | 1 | 53 | |||
| 55 | Рукав | 1SNNP20x1700A80A81 | 1 | 1 | 55 | |||
| 56 | Штуцер | 352.13.00.061Т | 1 | 1 | 56 | |||
| 57 | Золотник | 361.38.02.031 | 1 | 1 | 57 | |||
| 58 | Шайба | 361-38.02.032 | 3 | 3 | 58 | |||
| 59 | Пружина | У35615-12.104 | 1 | 1 | 59 | |||
| 60 | прокладка | 20M3 | 1 | 1 | 60 | |||
| 61 | Тройник | 352.13.00.050Т | 1 | 1 | 61 |
