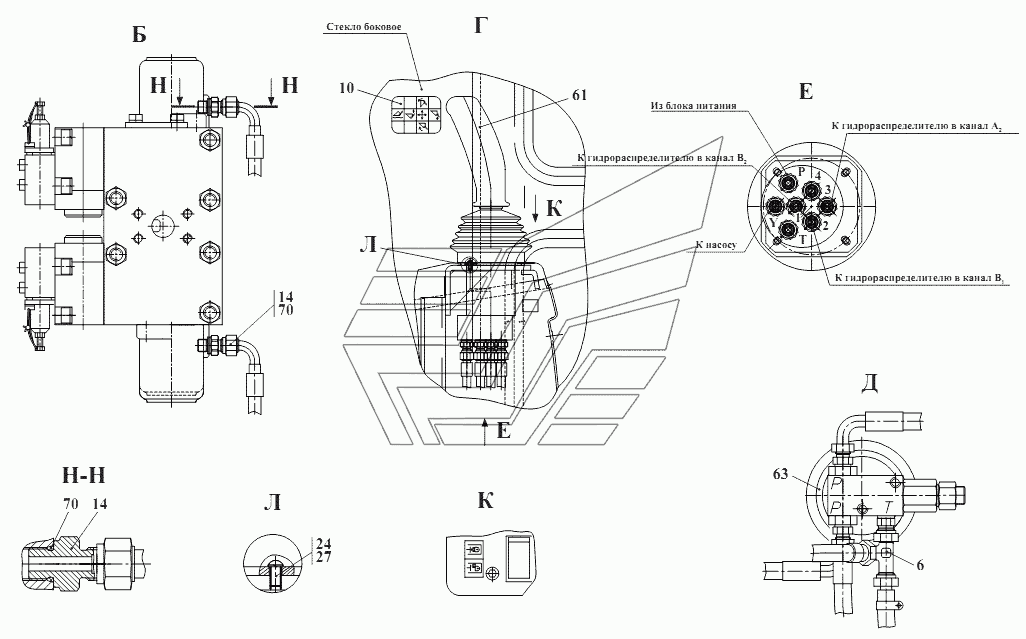

Управление гидрораспределителем- Т
100%
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050
Количество на модель
2
№
4
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050-02
Количество на модель
1
№
5
Название детали
Тройник
Заводской номер
ТО-28А.06.09.070
Количество на модель
1
№
6
Название детали
Таблица
Заводской номер
332С.36.09.001
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
УДГ1.01.01.002
Количество на модель
4
№
14
Название детали
Штуцер
Заводской номер
УДГ1.01.02.018
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
2
№
21
Название детали
Винт
Заводской номер
B.M6-6gx16.46.0115
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
27
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
29
Название детали
прокладка
Заводской номер
12M3
Количество на модель
1
№
39
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
3
№
41
Название детали
Рукав высокого давления
Заводской номер
1SNNP6x650A60A61
Количество на модель
1
№
45
Название детали
Рукав высокого давления
Заводской номер
1SNNP6x1050A61A61
Количество на модель
1
№
47
Название детали
Рукав
Заводской номер
1SNNP6x1150A60A61
Количество на модель
1
№
50
Название детали
Рукав
Заводской номер
1SNNP6x1600A60A61
Количество на модель
1
№
52
Название детали
Рукав FADIP-
Заводской номер
1SNNP6x2250A60A61
Количество на модель
4
№
57
Название детали
Блок управления
Заводской номер
352.46.09.040
Количество на модель
1
№
61
Название детали
Установка блока питания
Заводской номер
ТО-28А.76.09.050
Количество на модель
1
№
63
Название детали
Установка блока питания
Заводской номер
ТО-28А.76.09.070
Количество на модель
1
№
63
Название детали
КОЛЬЦО
Заводской номер
11,6x2,5NBR90
Количество на модель
4
№
70
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 4 | Рукав | ТО-28А.06.09.050 | 2 | 2 | 4 | |||
| 5 | Рукав | ТО-28А.06.09.050-02 | 1 | 1 | 5 | |||
| 6 | Тройник | ТО-28А.06.09.070 | 1 | 1 | 6 | |||
| 10 | Таблица | 332С.36.09.001 | 1 | 1 | 10 | |||
| 14 | Штуцер | УДГ1.01.01.002 | 4 | 4 | 14 | |||
| 17 | Штуцер | УДГ1.01.02.018 | 1 | 1 | 17 | |||
| 21 | Болт | M10-6gx20.88.35.0115 | 2 | 2 | 21 | |||
| 24 | Винт | B.M6-6gx16.46.0115 | 4 | 4 | 24 | |||
| 27 | Шайба | 6.65Г.0115 | 4 | 4 | 27 | |||
| 29 | Шайба | 10.65Г.0115 | 2 | 2 | 29 | |||
| 39 | прокладка | 12M3 | 1 | 1 | 39 | |||
| 41 | Кабельная стяжка | TKUV30/8 | 3 | 3 | 41 | |||
| 45 | Рукав высокого давления | 1SNNP6x650A60A61 | 1 | 1 | 45 | |||
| 47 | Рукав высокого давления | 1SNNP6x1050A61A61 | 1 | 1 | 47 | |||
| 50 | Рукав | 1SNNP6x1150A60A61 | 1 | 1 | 50 | |||
| 52 | Рукав | 1SNNP6x1600A60A61 | 1 | 1 | 52 | |||
| 57 | Рукав FADIP- | 1SNNP6x2250A60A61 | 4 | 4 | 57 | |||
| 61 | Блок управления | 352.46.09.040 | 1 | 1 | 61 | |||
| 63 | Установка блока питания | ТО-28А.76.09.050 | 1 | 1 | 63 | |||
| 63 | Установка блока питания | ТО-28А.76.09.070 | 1 | 1 | 63 | |||
| 70 | КОЛЬЦО | 11,6x2,5NBR90 | 4 | 4 | 70 |
