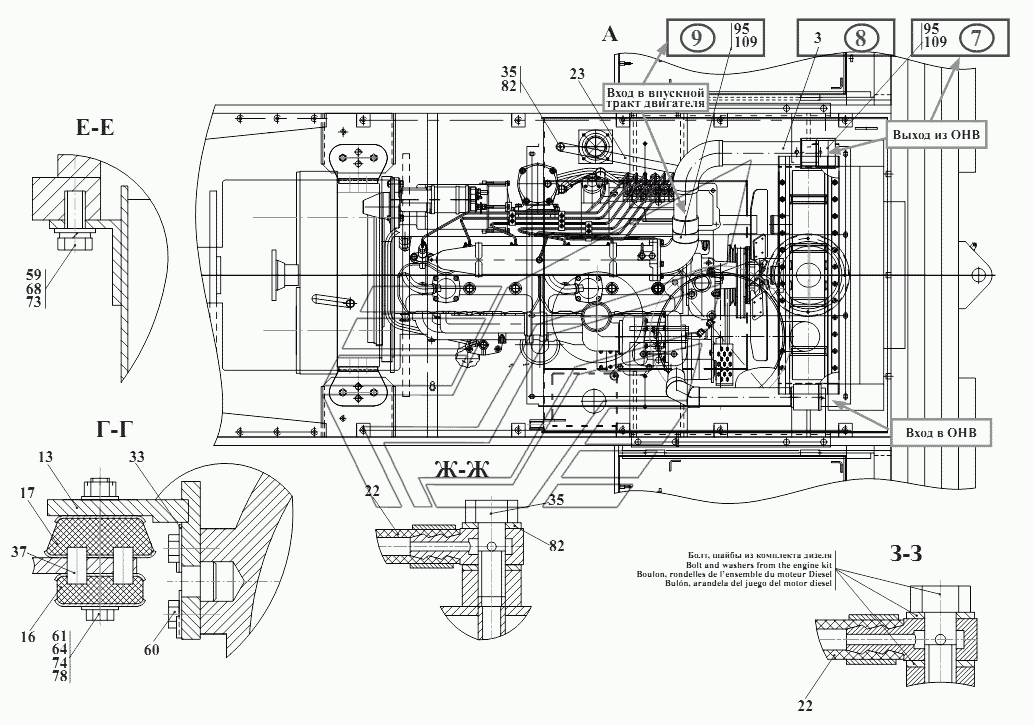

Силовая установка- Т
100%
Название детали
Трубопровод
Заводской номер
350.02.00.100-Т
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
350.02.00.200-Т
Количество на модель
1
№
5
Название детали
Установка радиаторов
Заводской номер
350.02.01.000-Т
Количество на модель
1
№
8
Название детали
Установка демпфера
Заводской номер
ТО-28А02.00.900-Б
Количество на модель
1
№
9
Название детали
Установка демпфера
Заводской номер
ТО-28А02.00.900-Б1
Количество на модель
1
№
9
Название детали
Редуктор
Заводской номер
350.02.04.000-Т
Количество на модель
1
№
10
Название детали
Редуктор
Заводской номер
350.02.04.000-01
Количество на модель
1
№
10
Название детали
Бак топливный
Заводской номер
ТО-28А.02.19.000
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
ТО-28А02.00.050-01
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
ТО-28А02.00.100
Количество на модель
2
№
13
Название детали
Кронштейн
Заводской номер
ТО-28А02.00.200
Количество на модель
2
№
14
Название детали
Нижний амортизатор
Заводской номер
ТО-28А02.00.400
Количество на модель
4
№
16
Название детали
Нижний амортизатор
Заводской номер
7548-1001420
Количество на модель
4
№
16
Название детали
Амортизатор верхний
Заводской номер
ТО-28А02.00.500
Количество на модель
4
№
17
Название детали
Амортизатор верхний
Заводской номер
7548-1001410
Количество на модель
4
№
17
Название детали
Глушитель
Заводской номер
ТО-28А02.00.800
Количество на модель
1
№
18
Название детали
Глушитель
Заводской номер
02.00.800
Количество на модель
1
№
18
Название детали
Глушитель
Заводской номер
3780.1200.35.000
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
ТО-28А02.09.000
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
ТО-28А02.09.000-01
Количество на модель
1
№
23
Название детали
Воздухоочиститель
Заводской номер
ТО-28А02.16.000-01
Количество на модель
1
№
26
Название детали
Фильтр воздушный
Заводской номер
260АК-1109010-10
Количество на модель
1
№
27
Название детали
Фильтр предочиститель воздуха
Заводской номер
PBH000821
Количество на модель
1
№
28
Название детали
Фильтр предочиститель воздуха
Заводской номер
H002426
Количество на модель
1
№
28
Название детали
Зажим TORRO
Заводской номер
100-120/12C7W2
Количество на модель
1
№
29
Название детали
Проставка
Заводской номер
2551.02.00.001
Количество на модель
1
№
30
Название детали
Проставка
Заводской номер
350.02.00.004-Т
Количество на модель
1
№
30
Название детали
Втулка
Заводской номер
350.02.00.001-Т
Количество на модель
4
№
31
Название детали
Штифт
Заводской номер
Д-5653110-21
Количество на модель
2
№
32
Название детали
Планка закрепительная
Заводской номер
ТМ-310.05.001
Количество на модель
4
№
33
Название детали
Болт поворотный
Заводской номер
ТМ-59М10.30.002
Количество на модель
2
№
35
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
2
№
35
Название детали
Штифт
Заводской номер
ТО-18Б72.00.001
Количество на модель
8
№
37
Название детали
Штуцер
Заводской номер
ТМ-59М14.00.003
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
M8-6gx30.88.35.0115
Количество на модель
4
№
53
Название детали
Болт
Заводской номер
М8-6gх35.88.35.0115
Количество на модель
2
№
54
Название детали
Болт
Заводской номер
М8-6gх75.88.35.0115
Количество на модель
2
№
55
Название детали
Болт
Заводской номер
М10-6gх40.88.35.0115
Количество на модель
2
№
56
Название детали
Болт
Заводской номер
М10-6gх45.88.35.0115
Количество на модель
4
№
57
Название детали
Болт
Заводской номер
М12-6gх25.88.35.0115
Количество на модель
5
№
58
Название детали
Болт
Заводской номер
М12-6gх30.88.35.0115
Количество на модель
9
№
59
Название детали
Болт
Заводской номер
М14-6gх30.109.40Х.0115
Количество на модель
8
№
60
Название детали
Болт
Заводской номер
2М14х1.5-6gх100.88.35.0115
Количество на модель
8
№
61
Название детали
Болт
Заводской номер
М16-6gх30.88.35.0115
Количество на модель
10
№
62
Название детали
Орех
Заводской номер
М14х1.5-6Н.05.40Х.0115
Количество на модель
8
№
64
Название детали
Шайба
Заводской номер
14.65Г.0115
Количество на модель
6
№
65
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
66
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
6
№
67
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
14
№
68
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
10
№
69
Название детали
Шайба
Заводской номер
С10.02.СТ3.0115
Количество на модель
4
№
72
Название детали
Шайба
Заводской номер
С12.02.СТ30115
Количество на модель
8
№
73
Название детали
Шайба
Заводской номер
С14.02.СТ30115
Количество на модель
16
№
74
Название детали
Шплинт
Заводской номер
3.2х32.019
Количество на модель
8
№
78
Название детали
прокладка
Заводской номер
14М3
Количество на модель
4
№
82
Название детали
Рукав
Заводской номер
16х25-1.6
Количество на модель
1
№
86
Название детали
Рукав
Заводской номер
50х64-1.47
Количество на модель
1
№
88
Название детали
Рукав
Заводской номер
70х82.5-0.29
Количество на модель
1
№
93
Название детали
Рукав
Заводской номер
76х87.5-0.29
Количество на модель
3
№
95
Название детали
Рукав
Заводской номер
90х100-0.29
Количество на модель
1
№
98
Название детали
Дизель
Заводской номер
Д-260.9-437
Количество на модель
1
№
104
Название детали
Зажим
Заводской номер
16-27/9-C7W2
Количество на модель
2
№
106
Название детали
Зажим
Заводской номер
50-70/9-C7W2
Количество на модель
2
№
107
Название детали
Зажим
Заводской номер
70-90/9-C7W2
Количество на модель
8
№
109
Название детали
Зажим
Заводской номер
80-100/12-C7W2
Количество на модель
2
№
110
Название детали
Зажим
Заводской номер
JWO4200
Количество на модель
1
№
112
Название детали
Трубка топливная низкого давления
Заводской номер
245-1104180-А-02
Количество на модель
1
№
115
Название детали
Болт поворотного угольника
Заводской номер
240-1111103-А
Количество на модель
1
№
116
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
3
№
117
Название детали
Вентилятор
Заводской номер
BWCS312899
Количество на модель
1
№
119
Название детали
Привод насоса
Заводской номер
260-3407030
Количество на модель
1
№
120
Название детали
Насос
Заводской номер
НШ-16-3Л
Количество на модель
1
№
121
Название детали
прокладка
Заводской номер
260-3407075
Количество на модель
1
№
122
Название детали
Прокладка
Заводской номер
240-1022062
Количество на модель
1
№
123
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Трубопровод | 350.02.00.100-Т | 1 | 1 | 3 | |||
| 5 | Трубопровод | 350.02.00.200-Т | 1 | 1 | 5 | |||
| 8 | Установка радиаторов | 350.02.01.000-Т | 1 | 1 | 8 | |||
| 9 | Установка демпфера | ТО-28А02.00.900-Б | 1 | 1 | 9 | |||
| 9 | Установка демпфера | ТО-28А02.00.900-Б1 | 1 | 1 | 9 | |||
| 10 | Редуктор | 350.02.04.000-Т | 1 | 1 | 10 | |||
| 10 | Редуктор | 350.02.04.000-01 | 1 | 1 | 10 | |||
| 11 | Бак топливный | ТО-28А.02.19.000 | 1 | 1 | 11 | |||
| 12 | Трубопровод | ТО-28А02.00.050-01 | 1 | 1 | 12 | |||
| 13 | Кронштейн | ТО-28А02.00.100 | 2 | 2 | 13 | |||
| 14 | Кронштейн | ТО-28А02.00.200 | 2 | 2 | 14 | |||
| 16 | Нижний амортизатор | ТО-28А02.00.400 | 4 | 4 | 16 | |||
| 16 | Нижний амортизатор | 7548-1001420 | 4 | 4 | 16 | |||
| 17 | Амортизатор верхний | ТО-28А02.00.500 | 4 | 4 | 17 | |||
| 17 | Амортизатор верхний | 7548-1001410 | 4 | 4 | 17 | |||
| 18 | Глушитель | ТО-28А02.00.800 | 1 | 1 | 18 | |||
| 18 | Глушитель | 02.00.800 | 1 | 1 | 18 | |||
| 18 | Глушитель | 3780.1200.35.000 | 1 | 1 | 18 | |||
| 22 | Трубопровод | ТО-28А02.09.000 | 1 | 1 | 22 | |||
| 23 | Трубопровод | ТО-28А02.09.000-01 | 1 | 1 | 23 | |||
| 26 | Воздухоочиститель | ТО-28А02.16.000-01 | 1 | 1 | 26 | |||
| 27 | Фильтр воздушный | 260АК-1109010-10 | 1 | 1 | 27 | |||
| 28 | Фильтр предочиститель воздуха | PBH000821 | 1 | 1 | 28 | |||
| 28 | Фильтр предочиститель воздуха | H002426 | 1 | 1 | 28 | |||
| 29 | Зажим TORRO | 100-120/12C7W2 | 1 | 1 | 29 | |||
| 30 | Проставка | 2551.02.00.001 | 1 | 1 | 30 | |||
| 30 | Проставка | 350.02.00.004-Т | 1 | 1 | 30 | |||
| 31 | Втулка | 350.02.00.001-Т | 4 | 4 | 31 | |||
| 32 | Штифт | Д-5653110-21 | 2 | 2 | 32 | |||
| 33 | Планка закрепительная | ТМ-310.05.001 | 4 | 4 | 33 | |||
| 35 | Болт поворотный | ТМ-59М10.30.002 | 2 | 2 | 35 | |||
| 35 | Болт | Д18-051 | 2 | 2 | 35 | |||
| 37 | Штифт | ТО-18Б72.00.001 | 8 | 8 | 37 | |||
| 38 | Штуцер | ТМ-59М14.00.003 | 1 | 1 | 38 | |||
| 53 | Болт | M8-6gx30.88.35.0115 | 4 | 4 | 53 | |||
| 54 | Болт | М8-6gх35.88.35.0115 | 2 | 2 | 54 | |||
| 55 | Болт | М8-6gх75.88.35.0115 | 2 | 2 | 55 | |||
| 56 | Болт | М10-6gх40.88.35.0115 | 2 | 2 | 56 | |||
| 57 | Болт | М10-6gх45.88.35.0115 | 4 | 4 | 57 | |||
| 58 | Болт | М12-6gх25.88.35.0115 | 5 | 5 | 58 | |||
| 59 | Болт | М12-6gх30.88.35.0115 | 9 | 9 | 59 | |||
| 60 | Болт | М14-6gх30.109.40Х.0115 | 8 | 8 | 60 | |||
| 61 | Болт | 2М14х1.5-6gх100.88.35.0115 | 8 | 8 | 61 | |||
| 62 | Болт | М16-6gх30.88.35.0115 | 10 | 10 | 62 | |||
| 64 | Орех | М14х1.5-6Н.05.40Х.0115 | 8 | 8 | 64 | |||
| 65 | Шайба | 14.65Г.0115 | 6 | 6 | 65 | |||
| 66 | Шайба | 8.65Г.0115 | 8 | 8 | 66 | |||
| 67 | Шайба | 10.65Г.0115 | 6 | 6 | 67 | |||
| 68 | Шайба | 12.65Г.0115 | 14 | 14 | 68 | |||
| 69 | Шайба | 16.65Г.0115 | 10 | 10 | 69 | |||
| 72 | Шайба | С10.02.СТ3.0115 | 4 | 4 | 72 | |||
| 73 | Шайба | С12.02.СТ30115 | 8 | 8 | 73 | |||
| 74 | Шайба | С14.02.СТ30115 | 16 | 16 | 74 | |||
| 78 | Шплинт | 3.2х32.019 | 8 | 8 | 78 | |||
| 82 | прокладка | 14М3 | 4 | 4 | 82 | |||
| 86 | Рукав | 16х25-1.6 | 1 | 1 | 86 | |||
| 88 | Рукав | 50х64-1.47 | 1 | 1 | 88 | |||
| 93 | Рукав | 70х82.5-0.29 | 1 | 1 | 93 | |||
| 95 | Рукав | 76х87.5-0.29 | 3 | 3 | 95 | |||
| 98 | Рукав | 90х100-0.29 | 1 | 1 | 98 | |||
| 104 | Дизель | Д-260.9-437 | 1 | 1 | 104 | |||
| 106 | Зажим | 16-27/9-C7W2 | 2 | 2 | 106 | |||
| 107 | Зажим | 50-70/9-C7W2 | 2 | 2 | 107 | |||
| 109 | Зажим | 70-90/9-C7W2 | 8 | 8 | 109 | |||
| 110 | Зажим | 80-100/12-C7W2 | 2 | 2 | 110 | |||
| 112 | Зажим | JWO4200 | 1 | 1 | 112 | |||
| 115 | Трубка топливная низкого давления | 245-1104180-А-02 | 1 | 1 | 115 | |||
| 116 | Болт поворотного угольника | 240-1111103-А | 1 | 1 | 116 | |||
| 117 | Шайба | Д18-055-А | 3 | 3 | 117 | |||
| 119 | Вентилятор | BWCS312899 | 1 | 1 | 119 | |||
| 120 | Привод насоса | 260-3407030 | 1 | 1 | 120 | |||
| 121 | Насос | НШ-16-3Л | 1 | 1 | 121 | |||
| 122 | прокладка | 260-3407075 | 1 | 1 | 122 | |||
| 123 | Прокладка | 240-1022062 | 1 | 1 | 123 |
