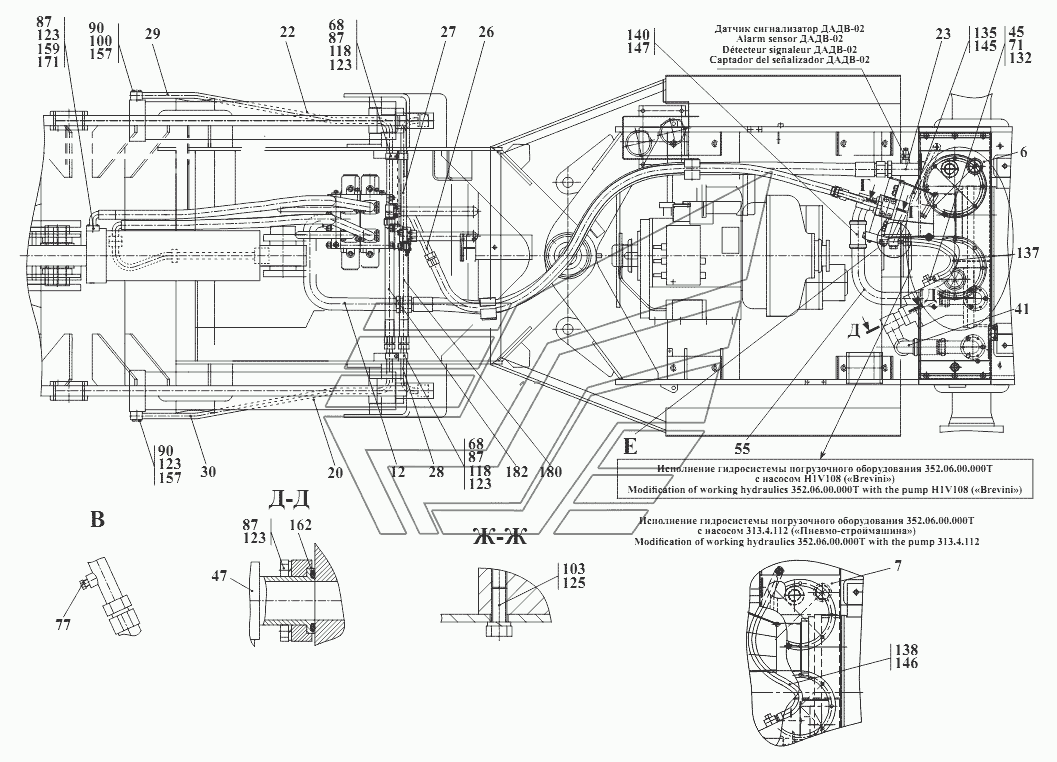

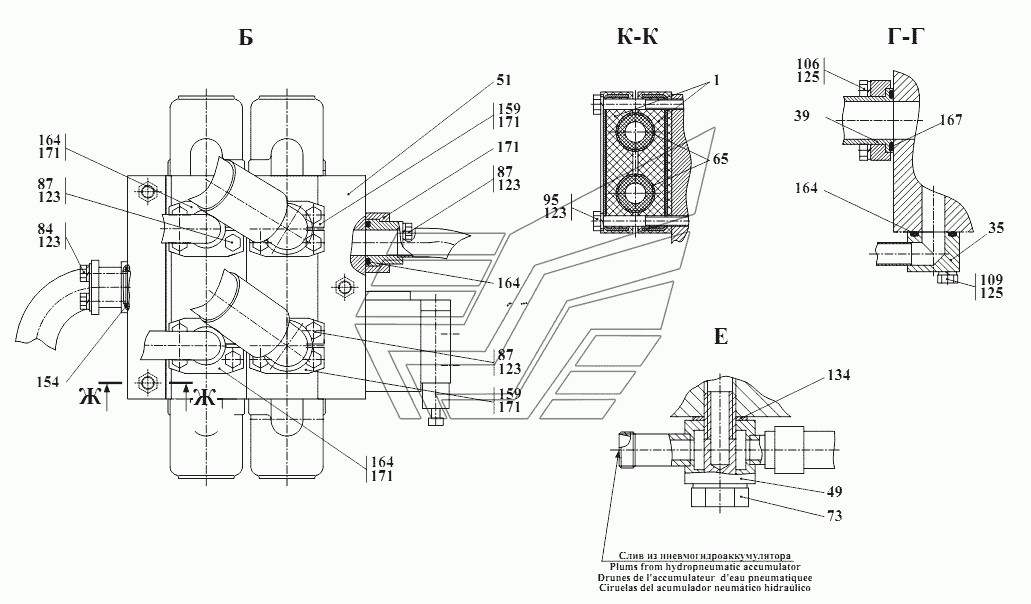

Гидросистема погрузочного оборудования Т (для )
100%
Название детали
Колодка
Заводской номер
332С.36.04.000
Количество на модель
2
№
1
Название детали
Колодка
Заводской номер
332С.36.06.000
Количество на модель
4
№
3
Название детали
Бак масляный
Заводской номер
333В.46.15.000-05Т
Количество на модель
1
№
6
Название детали
Бак масляный
Заводской номер
333В.46.15.000-06Т
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
350.06.02.000
Количество на модель
2
№
9
Название детали
Трубопровод
Заводской номер
350.06.07.000
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
350.06.14.000
Количество на модель
1
№
15
Название детали
Гидроцилиндр
Заводской номер
350.06.18.000-01Т
Количество на модель
1
№
18
Название детали
Цилиндр
Заводской номер
350.06.19.000-02Т
Количество на модель
1
№
20
Название детали
Цилиндр
Заводской номер
350.06.19.000-03Т
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
352.06.21.000Т
Количество на модель
1
№
23
Название детали
Трубопровод
Заводской номер
352.06.02.000
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
352.06.03.000
Количество на модель
1
№
27
Название детали
Трубопровод
Заводской номер
352.06.04.000
Количество на модель
1
№
28
Название детали
Трубопровод
Заводской номер
352.06.05.000
Количество на модель
1
№
29
Название детали
Трубопровод
Заводской номер
352.06.06.000
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
352.06.11.000-Б
Количество на модель
1
№
35
Название детали
Управление гидрораспределителем
Заводской номер
352.46.09.000-04Т
Количество на модель
1
№
37
Название детали
Фланец
Заводской номер
352.46.10.000
Количество на модель
1
№
39
Название детали
Трубопровод
Заводской номер
ТО-18Б.76.14.000
Количество на модель
1
№
41
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.140
Количество на модель
1
№
45
Название детали
Фланец
Заводской номер
ТО-28А.06.07.000
Количество на модель
1
№
47
Название детали
Угольник поворотный
Заводской номер
352.06.15.010
Количество на модель
1
№
49
Название детали
Гидрораспределитель- секционный с гидроуправлением
Заводской номер
РГС25Г.2-12.00.000АТ
Количество на модель
1
№
51
Название детали
Труба
Заводской номер
342В.46.00.001-Б
Количество на модель
1
№
55
Название детали
Хомут
Заводской номер
350.06.00.003
Количество на модель
1
№
58
Название детали
Хомут
Заводской номер
350.06.00.004
Количество на модель
1
№
59
Название детали
Кронштейн
Заводской номер
350.06.00.005
Количество на модель
1
№
61
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
1
№
65
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
4
№
68
Название детали
Зажимной болт
Заводской номер
ТО-28.26.00.005
Количество на модель
1
№
71
Название детали
Болт
Заводской номер
УДГ1.05.01.005
Количество на модель
1
№
73
Название детали
Труба
Заводской номер
ТО-28А.06.00.003
Количество на модель
1
№
74
Название детали
Заглушка
Заводской номер
УДГ1.09.03.001
Количество на модель
1
№
77
Название детали
Болт
Заводской номер
M8-6gx35.88.35.0115
Количество на модель
1
№
81
Название детали
Болт
Заводской номер
M10-6gx16.88.35.0115
Количество на модель
4
№
84
Название детали
Болт
Заводской номер
M10-6gx35.88.35.0115
Количество на модель
34
№
87
Название детали
Болт
Заводской номер
M10-6gx45.88.35.0115
Количество на модель
16
№
90
Название детали
Болт
Заводской номер
M10-6gx55.88.35.0115
Количество на модель
4
№
92
Название детали
Винт
Заводской номер
M10-6gx70.88.35.0115
Количество на модель
2
№
95
Название детали
Болт
Заводской номер
M10-6gx90.88.35.0115
Количество на модель
4
№
97
Название детали
Болт
Заводской номер
M12-6gx20.88.35.0115
Количество на модель
6
№
101
Название детали
Болт
Заводской номер
M12-6gx25.88.35.0115
Количество на модель
9
№
103
Название детали
Болт
Заводской номер
M12-6gx40.88.35.0115
Количество на модель
4
№
106
Название детали
Болт
Заводской номер
M12-6gx55.88.35.0115
Количество на модель
4
№
109
Название детали
Орех
Заводской номер
M8-6H.8.35.0115
Количество на модель
1
№
113
Название детали
Гайка
Заводской номер
M10-6H.8.35.0115
Количество на модель
4
№
115
Название детали
Орех
Заводской номер
M10-6H.05.35.0115
Количество на модель
2
№
118
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
1
№
121
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
64
№
123
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
23
№
125
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
6
№
128
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
2
№
132
Название детали
прокладка
Заводской номер
G1/2М3
Количество на модель
2
№
134
Название детали
Рукав
Заводской номер
16x25-1,6
Количество на модель
1
№
135
Название детали
Рукав
Заводской номер
48x62-1,47
Количество на модель
5
№
140
Название детали
Зажим
Заводской номер
TORRO16-27/9-С7W2
Количество на модель
4
№
145
Название детали
Зажим
Заводской номер
TORRO 50-70/9-С7W2
Количество на модель
10
№
147
Название детали
Оплетка SSK80
Заводской номер
SSK80
Количество на модель
1
№
150
Название детали
КОЛЬЦО
Заводской номер
34,00x2,50NBR90
Количество на модель
1
№
154
Название детали
КОЛЬЦО
Заводской номер
25,00x3,00NBR90
Количество на модель
4
№
157
Название детали
КОЛЬЦО
Заводской номер
34,00x3,50NBR90
Количество на модель
4
№
159
Название детали
КОЛЬЦО
Заводской номер
38,70x3,50NBR90
Количество на модель
1
№
162
Название детали
КОЛЬЦО
Заводской номер
32,20x4,30NBR90
Количество на модель
5
№
164
Название детали
КОЛЬЦО
Заводской номер
60,30x5,33NBR90
Количество на модель
1
№
167
Название детали
Полуфланец
Заводской номер
P10FIS8184L1NP25SAEI518b
Количество на модель
14
№
171
Название детали
Полуфланец
Заводской номер
NP25серия300
Количество на модель
14
№
171
Название детали
Рукав
Заводской номер
1SNNP32x2080A70A70
Количество на модель
1
№
177
Название детали
Рукав
Заводской номер
2SNNP20x450A80A80
Количество на модель
1
№
180
Название детали
Рукав
Заводской номер
2SNNP20x500A80A80
Количество на модель
1
№
182
Название детали
Рукав
Заводской номер
4SPNP25x800A70A70
Количество на модель
2
№
186
Название детали
Рукав
Заводской номер
4SPNP25x1700P11P13225
Количество на модель
2
№
189
Название детали
Рукав
Заводской номер
4SPNP25x2000A70A70
Количество на модель
1
№
191
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колодка | 332С.36.04.000 | 2 | 2 | 1 | |||
| 3 | Колодка | 332С.36.06.000 | 4 | 4 | 3 | |||
| 6 | Бак масляный | 333В.46.15.000-05Т | 1 | 1 | 6 | |||
| 7 | Бак масляный | 333В.46.15.000-06Т | 1 | 1 | 7 | |||
| 9 | Трубопровод | 350.06.02.000 | 2 | 2 | 9 | |||
| 12 | Трубопровод | 350.06.07.000 | 1 | 1 | 12 | |||
| 15 | Трубопровод | 350.06.14.000 | 1 | 1 | 15 | |||
| 18 | Гидроцилиндр | 350.06.18.000-01Т | 1 | 1 | 18 | |||
| 20 | Цилиндр | 350.06.19.000-02Т | 1 | 1 | 20 | |||
| 22 | Цилиндр | 350.06.19.000-03Т | 1 | 1 | 22 | |||
| 23 | Трубопровод | 352.06.21.000Т | 1 | 1 | 23 | |||
| 26 | Трубопровод | 352.06.02.000 | 1 | 1 | 26 | |||
| 27 | Трубопровод | 352.06.03.000 | 1 | 1 | 27 | |||
| 28 | Трубопровод | 352.06.04.000 | 1 | 1 | 28 | |||
| 29 | Трубопровод | 352.06.05.000 | 1 | 1 | 29 | |||
| 30 | Трубопровод | 352.06.06.000 | 1 | 1 | 30 | |||
| 35 | Трубопровод | 352.06.11.000-Б | 1 | 1 | 35 | |||
| 37 | Управление гидрораспределителем | 352.46.09.000-04Т | 1 | 1 | 37 | |||
| 39 | Фланец | 352.46.10.000 | 1 | 1 | 39 | |||
| 41 | Трубопровод | ТО-18Б.76.14.000 | 1 | 1 | 41 | |||
| 45 | Угольник поворотный | ТО-28.26.00.140 | 1 | 1 | 45 | |||
| 47 | Фланец | ТО-28А.06.07.000 | 1 | 1 | 47 | |||
| 49 | Угольник поворотный | 352.06.15.010 | 1 | 1 | 49 | |||
| 51 | Гидрораспределитель- секционный с гидроуправлением | РГС25Г.2-12.00.000АТ | 1 | 1 | 51 | |||
| 55 | Труба | 342В.46.00.001-Б | 1 | 1 | 55 | |||
| 58 | Хомут | 350.06.00.003 | 1 | 1 | 58 | |||
| 59 | Хомут | 350.06.00.004 | 1 | 1 | 59 | |||
| 61 | Кронштейн | 350.06.00.005 | 1 | 1 | 61 | |||
| 65 | Втулка | ДЭ-224А.47.00.003 | 1 | 1 | 65 | |||
| 68 | Скоба | ТО-18.06.00.025 | 4 | 4 | 68 | |||
| 71 | Зажимной болт | ТО-28.26.00.005 | 1 | 1 | 71 | |||
| 73 | Болт | УДГ1.05.01.005 | 1 | 1 | 73 | |||
| 74 | Труба | ТО-28А.06.00.003 | 1 | 1 | 74 | |||
| 77 | Заглушка | УДГ1.09.03.001 | 1 | 1 | 77 | |||
| 81 | Болт | M8-6gx35.88.35.0115 | 1 | 1 | 81 | |||
| 84 | Болт | M10-6gx16.88.35.0115 | 4 | 4 | 84 | |||
| 87 | Болт | M10-6gx35.88.35.0115 | 34 | 34 | 87 | |||
| 90 | Болт | M10-6gx45.88.35.0115 | 16 | 16 | 90 | |||
| 92 | Болт | M10-6gx55.88.35.0115 | 4 | 4 | 92 | |||
| 95 | Винт | M10-6gx70.88.35.0115 | 2 | 2 | 95 | |||
| 97 | Болт | M10-6gx90.88.35.0115 | 4 | 4 | 97 | |||
| 101 | Болт | M12-6gx20.88.35.0115 | 6 | 6 | 101 | |||
| 103 | Болт | M12-6gx25.88.35.0115 | 9 | 9 | 103 | |||
| 106 | Болт | M12-6gx40.88.35.0115 | 4 | 4 | 106 | |||
| 109 | Болт | M12-6gx55.88.35.0115 | 4 | 4 | 109 | |||
| 113 | Орех | M8-6H.8.35.0115 | 1 | 1 | 113 | |||
| 115 | Гайка | M10-6H.8.35.0115 | 4 | 4 | 115 | |||
| 118 | Орех | M10-6H.05.35.0115 | 2 | 2 | 118 | |||
| 121 | Шайба | 8.65Г.0115 | 1 | 1 | 121 | |||
| 123 | Шайба | 10.65Г.0115 | 64 | 64 | 123 | |||
| 125 | Шайба | 12.65Г.0115 | 23 | 23 | 125 | |||
| 128 | Шайба | С.12.02.Ст3.0115 | 6 | 6 | 128 | |||
| 132 | Прокладка | 18М3 | 2 | 2 | 132 | |||
| 134 | прокладка | G1/2М3 | 2 | 2 | 134 | |||
| 135 | Рукав | 16x25-1,6 | 1 | 1 | 135 | |||
| 140 | Рукав | 48x62-1,47 | 5 | 5 | 140 | |||
| 145 | Зажим | TORRO16-27/9-С7W2 | 4 | 4 | 145 | |||
| 147 | Зажим | TORRO 50-70/9-С7W2 | 10 | 10 | 147 | |||
| 150 | Оплетка SSK80 | SSK80 | 1 | 1 | 150 | |||
| 154 | КОЛЬЦО | 34,00x2,50NBR90 | 1 | 1 | 154 | |||
| 157 | КОЛЬЦО | 25,00x3,00NBR90 | 4 | 4 | 157 | |||
| 159 | КОЛЬЦО | 34,00x3,50NBR90 | 4 | 4 | 159 | |||
| 162 | КОЛЬЦО | 38,70x3,50NBR90 | 1 | 1 | 162 | |||
| 164 | КОЛЬЦО | 32,20x4,30NBR90 | 5 | 5 | 164 | |||
| 167 | КОЛЬЦО | 60,30x5,33NBR90 | 1 | 1 | 167 | |||
| 171 | Полуфланец | P10FIS8184L1NP25SAEI518b | 14 | 14 | 171 | |||
| 171 | Полуфланец | NP25серия300 | 14 | 14 | 171 | |||
| 177 | Рукав | 1SNNP32x2080A70A70 | 1 | 1 | 177 | |||
| 180 | Рукав | 2SNNP20x450A80A80 | 1 | 1 | 180 | |||
| 182 | Рукав | 2SNNP20x500A80A80 | 1 | 1 | 182 | |||
| 186 | Рукав | 4SPNP25x800A70A70 | 2 | 2 | 186 | |||
| 189 | Рукав | 4SPNP25x1700P11P13225 | 2 | 2 | 189 | |||
| 191 | Рукав | 4SPNP25x2000A70A70 | 1 | 1 | 191 |
