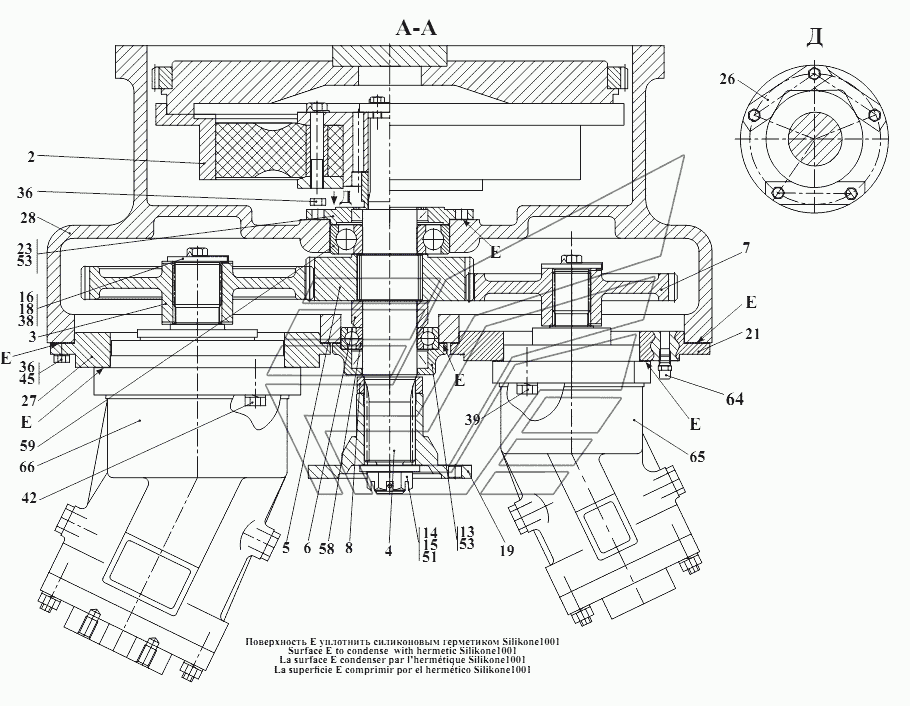

Редуктор- Т (для насоса .Т), - (для насоса H1V108)
100%
Название детали
Установка демпфера
Заводской номер
ТО-28А.02.00.900-Б
Количество на модель
1
№
2
Название детали
Шестерня
Заводской номер
350.02.04.001
Количество на модель
1
№
3
Название детали
Шестерня
Заводской номер
350.02.04.007
Количество на модель
1
№
3
Название детали
ВАЛ
Заводской номер
350.02.04.002
Количество на модель
1
№
4
Название детали
Шестерня
Заводской номер
350.02.04.003
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
350.02.04.004-01
Количество на модель
1
№
6
Название детали
Шестерня
Заводской номер
350.02.04.005
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
350.02.04.006
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
Д-565.3110-66
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
Д-565.3910-32
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
Д-565.3910-33
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
ТО-18.02.04.904
Количество на модель
2
№
16
Название детали
Стопорная шайба
Заводской номер
ТО-18.02.04.906
Количество на модель
2
№
18
Название детали
Фланец
Заводской номер
ТО-18Д.02.05.033
Количество на модель
1
№
19
Название детали
Проставка
Заводской номер
ТО-28.02.04.001
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
ТО-28А.02.04.003
Количество на модель
1
№
23
Название детали
Планка
Заводской номер
ТО-28А.02.04.017
Количество на модель
3
№
26
Название детали
Проставка
Заводской номер
350.02.04.008
Количество на модель
1
№
27
Название детали
Проставка
Заводской номер
ТО-28А.02.04.011-01
Количество на модель
1
№
27
Название детали
корпус
Заводской номер
ТО-28А.02.04.012-01
Количество на модель
1
№
28
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
30
Название детали
Заглушка
Заводской номер
УДГ1-09.03.006
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
19
№
36
Название детали
Болт
Заводской номер
M12-6gx25.88.35.0115
Количество на модель
3
№
38
Название детали
Болт
Заводской номер
M12-6gx40.88.35.0115
Количество на модель
5
№
39
Название детали
Болт
Заводской номер
M16-6gx40.88.35.0115
Количество на модель
4
№
42
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
14
№
45
Название детали
Манжета
Заводской номер
1.2-50x70-1
Количество на модель
2
№
53
Название детали
Подшипник
Заводской номер
210
Количество на модель
1
№
58
Название детали
Подшипник
Заводской номер
310
Количество на модель
1
№
59
Название детали
Сапун
Заводской номер
298430-П
Количество на модель
1
№
64
Название детали
Насос
Заводской номер
310.3.56-04.06.Т1
Количество на модель
1
№
65
Название детали
Насос
Заводской номер
410.56-11.02.Т1
Количество на модель
1
№
65
Название детали
Насос
Заводской номер
A1-56/25-44
Количество на модель
1
№
65
Название детали
Насос
Заводской номер
313.3.112-001.4.Т1
Количество на модель
1
№
66
Название детали
Насос
Заводской номер
H1V108
Количество на модель
1
№
66
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Установка демпфера | ТО-28А.02.00.900-Б | 1 | 1 | 2 | |||
| 3 | Шестерня | 350.02.04.001 | 1 | 1 | 3 | |||
| 3 | Шестерня | 350.02.04.007 | 1 | 1 | 3 | |||
| 4 | ВАЛ | 350.02.04.002 | 1 | 1 | 4 | |||
| 5 | Шестерня | 350.02.04.003 | 1 | 1 | 5 | |||
| 6 | Втулка | 350.02.04.004-01 | 1 | 1 | 6 | |||
| 7 | Шестерня | 350.02.04.005 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | 350.02.04.006 | 1 | 1 | 8 | |||
| 13 | Крышка | Д-565.3110-66 | 1 | 1 | 13 | |||
| 14 | Орех | Д-565.3910-32 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | Д-565.3910-33 | 1 | 1 | 15 | |||
| 16 | Шайба | ТО-18.02.04.904 | 2 | 2 | 16 | |||
| 18 | Стопорная шайба | ТО-18.02.04.906 | 2 | 2 | 18 | |||
| 19 | Фланец | ТО-18Д.02.05.033 | 1 | 1 | 19 | |||
| 21 | Проставка | ТО-28.02.04.001 | 1 | 1 | 21 | |||
| 23 | Крышка | ТО-28А.02.04.003 | 1 | 1 | 23 | |||
| 26 | Планка | ТО-28А.02.04.017 | 3 | 3 | 26 | |||
| 27 | Проставка | 350.02.04.008 | 1 | 1 | 27 | |||
| 27 | Проставка | ТО-28А.02.04.011-01 | 1 | 1 | 27 | |||
| 28 | корпус | ТО-28А.02.04.012-01 | 1 | 1 | 28 | |||
| 30 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 30 | |||
| 31 | Заглушка | УДГ1-09.03.006 | 1 | 1 | 31 | |||
| 36 | Болт | M10-6gx25.88.35.0115 | 19 | 19 | 36 | |||
| 38 | Болт | M12-6gx25.88.35.0115 | 3 | 3 | 38 | |||
| 39 | Болт | M12-6gx40.88.35.0115 | 5 | 5 | 39 | |||
| 42 | Болт | M16-6gx40.88.35.0115 | 4 | 4 | 42 | |||
| 45 | Шайба | 10.65Г.0115 | 14 | 14 | 45 | |||
| 53 | Манжета | 1.2-50x70-1 | 2 | 2 | 53 | |||
| 58 | Подшипник | 210 | 1 | 1 | 58 | |||
| 59 | Подшипник | 310 | 1 | 1 | 59 | |||
| 64 | Сапун | 298430-П | 1 | 1 | 64 | |||
| 65 | Насос | 310.3.56-04.06.Т1 | 1 | 1 | 65 | |||
| 65 | Насос | 410.56-11.02.Т1 | 1 | 1 | 65 | |||
| 65 | Насос | A1-56/25-44 | 1 | 1 | 65 | |||
| 66 | Насос | 313.3.112-001.4.Т1 | 1 | 1 | 66 | |||
| 66 | Насос | H1V108 | 1 | 1 | 66 |
