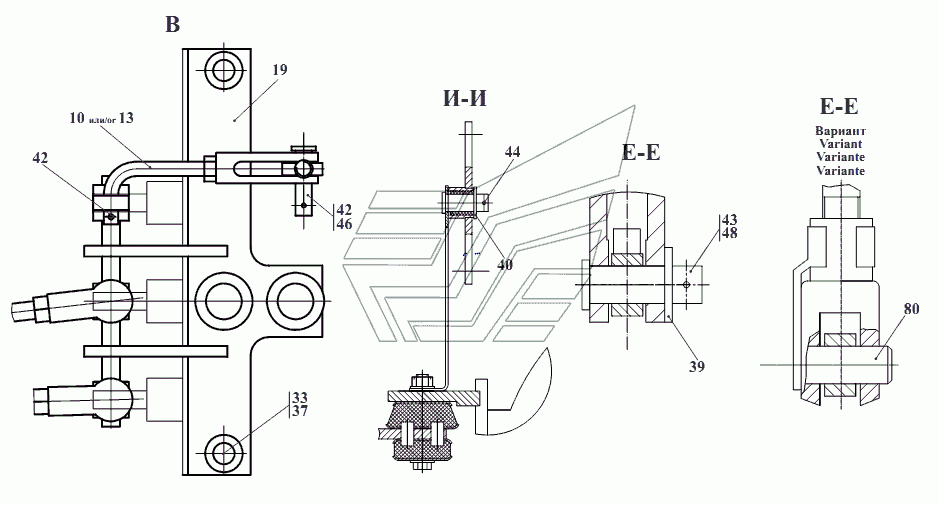

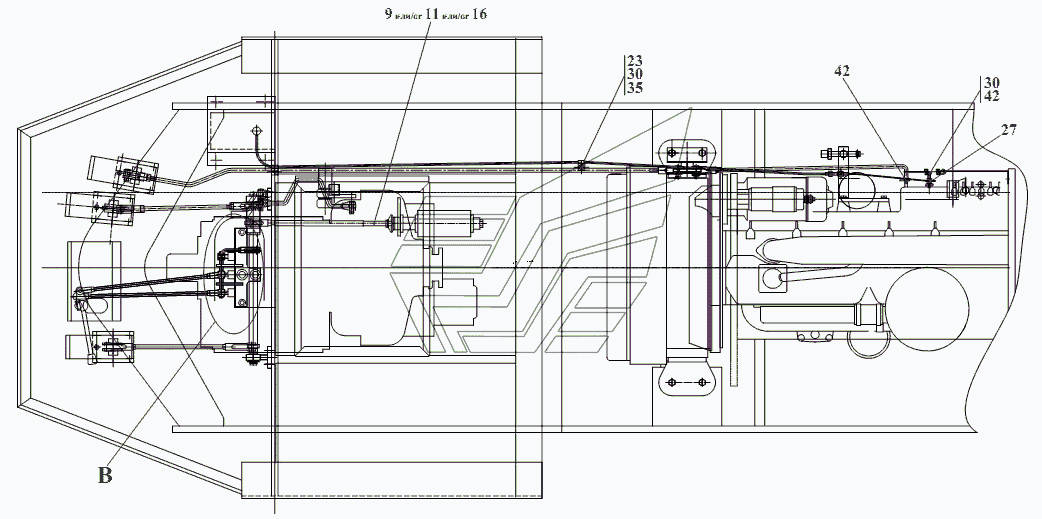

Управление- В (для насоса «Язда»), - - В (для насоса «Motor Pal»)
100%
Название детали
Рычаг
Заводской номер
350.09.01.000
Количество на модель
1
№
1
Название детали
Тяга
Заводской номер
350.09.02.000
Количество на модель
1
№
2
Название детали
Тяга
Заводской номер
350.09.03.000
Количество на модель
1
№
3
Название детали
Тяга
Заводской номер
350.09.03.000-01
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
350.09.04.000
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
350.09.05.000
Количество на модель
1
№
5
Название детали
Тяга
Заводской номер
350.09.06.000-01
Количество на модель
1
№
6
Название детали
Тяга
Заводской номер
350.09.06.000
Количество на модель
1
№
6
Название детали
Тяга
Заводской номер
350.09.07.000
Количество на модель
1
№
7
Название детали
Тяга
Заводской номер
ТО-18Б.79.02.000
Количество на модель
2
№
8
Название детали
Тяга
Заводской номер
ТО-18Б.79.11.000
Количество на модель
1
№
9
Название детали
Тяга
Заводской номер
ТО-18Б.79.05.000
Количество на модель
1
№
10
Название детали
Тяга
Заводской номер
ТО-18Б.79.12.000
Количество на модель
1
№
11
Название детали
Тяга
Заводской номер
ТО-18Б.79.09.000
Количество на модель
1
№
12
Название детали
Тяга
Заводской номер
ТО-18Б.79.10.000
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
ТО-18Б.79.13.000
Количество на модель
2
№
14
Название детали
Тяга
Заводской номер
ТО-18Б.79.14.000
Количество на модель
1
№
15
Название детали
Тяга
Заводской номер
ТО-18Б.79.15.000
Количество на модель
1
№
16
Название детали
Механизм управления
Заводской номер
ТО-18Д.09.02.000
Количество на модель
1
№
19
Название детали
трос
Заводской номер
ТО-28А.09.04.000
Количество на модель
1
№
21
Название детали
Хомут
Заводской номер
Д-902.62.00.005
Количество на модель
1
№
23
Название детали
Пружина
Заводской номер
ТО-18Д.09.00.003
Количество на модель
1
№
24
Название детали
Рычаг
Заводской номер
ТО-25.58.10.006
Количество на модель
1
№
25
Название детали
Вот
Заводской номер
ТО-28А.09.00.005
Количество на модель
1
№
27
Название детали
Вот
Заводской номер
ТО-18Д.79.00.001
Количество на модель
1
№
27
Название детали
Кронштейн
Заводской номер
ТО-28А.09.00.006
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
ТО-28А.09.00.006-01
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
M6-6gx20.88.35.0115
Количество на модель
3
№
30
Название детали
Орех
Заводской номер
М10-6Н.8.35.0115
Количество на модель
5
№
32
Название детали
Орех
Заводской номер
М12-6Н.8.35.0115
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
3
№
35
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
38
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
5
№
39
Название детали
Шайба
Заводской номер
С.20.02.Ст3.0115
Количество на модель
1
№
40
Название детали
Шплинт
Заводской номер
2х20.019
Количество на модель
8
№
42
Название детали
Шплинт
Заводской номер
3,2х20.019
Количество на модель
5
№
43
Название детали
Шплинт
Заводской номер
4х32.019
Количество на модель
1
№
44
Название детали
Вот
Заводской номер
6-8d11x32.45.Ц15.хр
Количество на модель
2
№
46
Название детали
Вот
Заводской номер
6-8d11x36.45.Ц15.хр
Количество на модель
3
№
47
Название детали
Вот
Заводской номер
6-12d11x36.45.Ц15.хр
Количество на модель
5
№
48
Название детали
Рычаг
Заводской номер
09.01.000
Количество на модель
1
№
51
Название детали
трос
Заводской номер
09.04.000
Количество на модель
1
№
52
Название детали
Кронштейн
Заводской номер
09.14.000
Количество на модель
1
№
54
Название детали
Палец крепежный
Заводской номер
100100128001/014
Количество на модель
5
№
80
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг | 350.09.01.000 | 1 | 1 | 1 | |||
| 2 | Тяга | 350.09.02.000 | 1 | 1 | 2 | |||
| 3 | Тяга | 350.09.03.000 | 1 | 1 | 3 | |||
| 3 | Тяга | 350.09.03.000-01 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 350.09.04.000 | 1 | 1 | 4 | |||
| 5 | Тяга | 350.09.05.000 | 1 | 1 | 5 | |||
| 6 | Тяга | 350.09.06.000-01 | 1 | 1 | 6 | |||
| 6 | Тяга | 350.09.06.000 | 1 | 1 | 6 | |||
| 7 | Тяга | 350.09.07.000 | 1 | 1 | 7 | |||
| 8 | Тяга | ТО-18Б.79.02.000 | 2 | 2 | 8 | |||
| 9 | Тяга | ТО-18Б.79.11.000 | 1 | 1 | 9 | |||
| 10 | Тяга | ТО-18Б.79.05.000 | 1 | 1 | 10 | |||
| 11 | Тяга | ТО-18Б.79.12.000 | 1 | 1 | 11 | |||
| 12 | Тяга | ТО-18Б.79.09.000 | 1 | 1 | 12 | |||
| 13 | Тяга | ТО-18Б.79.10.000 | 1 | 1 | 13 | |||
| 14 | Тяга | ТО-18Б.79.13.000 | 2 | 2 | 14 | |||
| 15 | Тяга | ТО-18Б.79.14.000 | 1 | 1 | 15 | |||
| 16 | Тяга | ТО-18Б.79.15.000 | 1 | 1 | 16 | |||
| 19 | Механизм управления | ТО-18Д.09.02.000 | 1 | 1 | 19 | |||
| 21 | трос | ТО-28А.09.04.000 | 1 | 1 | 21 | |||
| 23 | Хомут | Д-902.62.00.005 | 1 | 1 | 23 | |||
| 24 | Пружина | ТО-18Д.09.00.003 | 1 | 1 | 24 | |||
| 25 | Рычаг | ТО-25.58.10.006 | 1 | 1 | 25 | |||
| 27 | Вот | ТО-28А.09.00.005 | 1 | 1 | 27 | |||
| 27 | Вот | ТО-18Д.79.00.001 | 1 | 1 | 27 | |||
| 28 | Кронштейн | ТО-28А.09.00.006 | 1 | 1 | 28 | |||
| 28 | Кронштейн | ТО-28А.09.00.006-01 | 1 | 1 | 28 | |||
| 30 | Болт | M6-6gx20.88.35.0115 | 3 | 3 | 30 | |||
| 32 | Орех | М10-6Н.8.35.0115 | 5 | 5 | 32 | |||
| 33 | Орех | М12-6Н.8.35.0115 | 2 | 2 | 33 | |||
| 35 | Шайба | 6.65Г.0115 | 3 | 3 | 35 | |||
| 36 | Шайба | 10.65Г.0115 | 1 | 1 | 36 | |||
| 37 | Шайба | 12.65Г.0115 | 2 | 2 | 37 | |||
| 38 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 38 | |||
| 39 | Шайба | С.12.02.Ст3.0115 | 5 | 5 | 39 | |||
| 40 | Шайба | С.20.02.Ст3.0115 | 1 | 1 | 40 | |||
| 42 | Шплинт | 2х20.019 | 8 | 8 | 42 | |||
| 43 | Шплинт | 3,2х20.019 | 5 | 5 | 43 | |||
| 44 | Шплинт | 4х32.019 | 1 | 1 | 44 | |||
| 46 | Вот | 6-8d11x32.45.Ц15.хр | 2 | 2 | 46 | |||
| 47 | Вот | 6-8d11x36.45.Ц15.хр | 3 | 3 | 47 | |||
| 48 | Вот | 6-12d11x36.45.Ц15.хр | 5 | 5 | 48 | |||
| 51 | Рычаг | 09.01.000 | 1 | 1 | 51 | |||
| 52 | трос | 09.04.000 | 1 | 1 | 52 | |||
| 54 | Кронштейн | 09.14.000 | 1 | 1 | 54 | |||
| 80 | Палец крепежный | 100100128001/014 | 5 | 5 | 80 |
