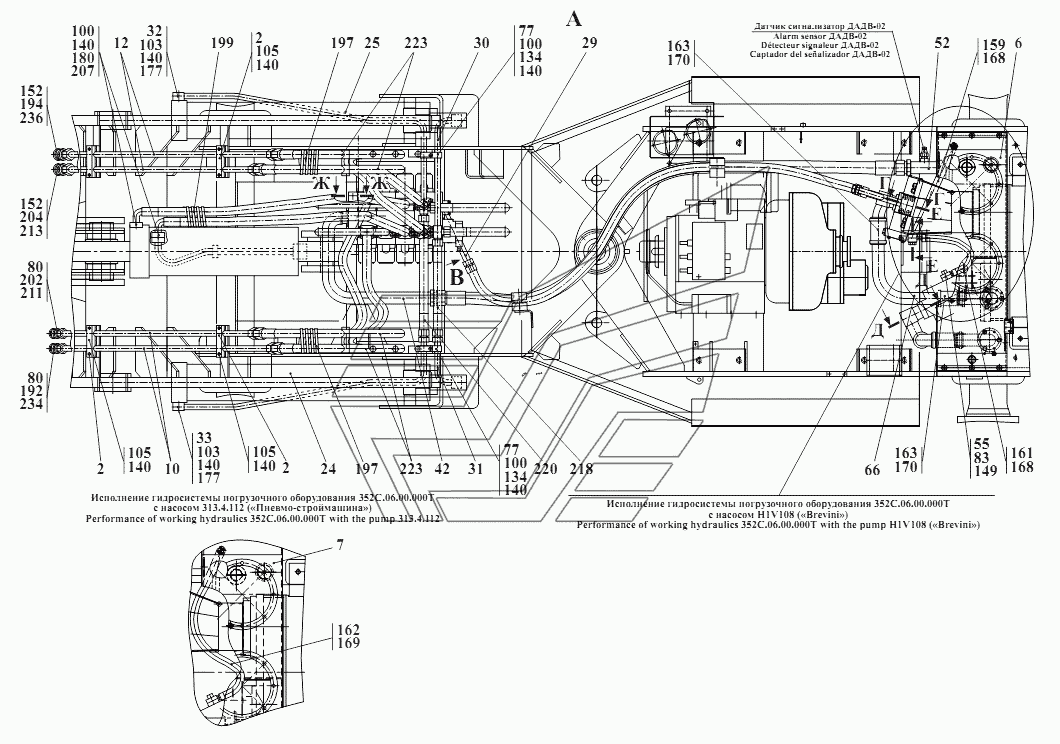

Гидросистема погрузочного оборудования .Т (для погрузчика АМКОДОР- )
100%
Название детали
Колодка
Заводской номер
332С.36.04.000
Количество на модель
2
№
1
Название детали
Колодка
Заводской номер
332С.36.05.000
Количество на модель
8
№
2
Название детали
Колодка
Заводской номер
332С.36.06.000
Количество на модель
4
№
3
Название детали
Бак масляный
Заводской номер
333В.46.15.000-05Т
Количество на модель
1
№
6
Название детали
Бак масляный
Заводской номер
333В.46.15.000-06Т
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
342С.36.03.000-Б
Количество на модель
2
№
10
Название детали
Трубопровод
Заводской номер
342С.46.04.000-01
Количество на модель
2
№
12
Название детали
Трубопровод
Заводской номер
350.06.02.000
Количество на модель
2
№
16
Название детали
Трубопровод
Заводской номер
350.06.14.000
Количество на модель
1
№
20
Название детали
Гидроцилиндр
Заводской номер
350.06.18.000-01Т
Количество на модель
1
№
23
Название детали
Цилиндр
Заводской номер
350.06.19.000-02Т
Количество на модель
1
№
24
Название детали
Цилиндр
Заводской номер
350.06.19.000-03Т
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
352.06.02.000-01
Количество на модель
1
№
29
Название детали
Трубопровод
Заводской номер
352.06.03.000
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
352.06.04.000
Количество на модель
1
№
31
Название детали
Трубопровод
Заводской номер
352.06.05.000
Количество на модель
1
№
32
Название детали
Трубопровод
Заводской номер
352.06.06.000
Количество на модель
1
№
33
Название детали
Трубопровод
Заводской номер
352.06.11.000-Б
Количество на модель
1
№
38
Название детали
Фланец
Заводской номер
352.46.10.000
Количество на модель
1
№
39
Название детали
Кронштейн
Заводской номер
352С.06.02.000
Количество на модель
1
№
41
Название детали
Трубопровод
Заводской номер
352С.06.03.000
Количество на модель
1
№
42
Название детали
Управление гидрораспределителем
Заводской номер
352С.46.09.000-04Т
Количество на модель
1
№
46
Название детали
Гидрораспределитель- х секционный с гидроуправлением
Заводской номер
РГС25.Г4-01.00.000АТ
Количество на модель
1
№
49
Название детали
Трубопровод
Заводской номер
352.06.21.000Т
Количество на модель
1
№
52
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.140
Количество на модель
1
№
55
Название детали
Фланец
Заводской номер
ТО-28А.06.07.000
Количество на модель
1
№
57
Название детали
Угольник поворотный
Заводской номер
352.06.15.010
Количество на модель
1
№
59
Название детали
Колодка
Заводской номер
ТО-28А.07.02.000
Количество на модель
4
№
61
Название детали
Труба
Заводской номер
342В.46.00.001-Б
Количество на модель
1
№
66
Название детали
Хомут
Заводской номер
350.06.00.003
Количество на модель
1
№
69
Название детали
Хомут
Заводской номер
350.06.00.004
Количество на модель
1
№
70
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
4
№
74
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
4
№
77
Название детали
Шайба
Заводской номер
ТО-18.08.02.009
Количество на модель
2
№
80
Название детали
прокладка
Заводской номер
G1/2M3
Количество на модель
2
№
80
Название детали
Зажимной болт
Заводской номер
ТО-28.26.00.005
Количество на модель
1
№
83
Название детали
Трубопровод
Заводской номер
ТО-18Б.76.04.000
Количество на модель
1
№
86
Название детали
Болт
Заводской номер
УДГ1.05.01.005
Количество на модель
1
№
88
Название детали
Заглушка
Заводской номер
УДГ1.09.03.001
Количество на модель
1
№
89
Название детали
Болт
Заводской номер
M8-6gx35.88.35.0115
Количество на модель
1
№
94
Название детали
Болт
Заводской номер
M10-6gx16.88.35.0115
Количество на модель
4
№
97
Название детали
Болт
Заводской номер
M10-6gx35.88.35.0115
Количество на модель
50
№
100
Название детали
Болт
Заводской номер
M10-6gx45.88.35.0115
Количество на модель
16
№
103
Название детали
Винт
Заводской номер
M10-6gx50.88.35.0115
Количество на модель
8
№
105
Название детали
Болт
Заводской номер
M10-6gx55.88.35.0115
Количество на модель
8
№
107
Название детали
Винт
Заводской номер
M10-6gx70.88.35.0115
Количество на модель
2
№
110
Название детали
Болт
Заводской номер
M10-6gx90.88.35.0115
Количество на модель
4
№
112
Название детали
Болт
Заводской номер
M12-6gx20.88.35.0115
Количество на модель
6
№
116
Название детали
Болт
Заводской номер
M12-6gx25.88.35.0115
Количество на модель
6
№
118
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
3
№
120
Название детали
Болт
Заводской номер
M12-6gx40.88.35.0115
Количество на модель
4
№
123
Название детали
Болт
Заводской номер
M12-6gx55.88.35.0115
Количество на модель
4
№
126
Название детали
Орех
Заводской номер
M8-6H.8.35.0115
Количество на модель
1
№
130
Название детали
Гайка
Заводской номер
M10-6H.8.35.0115
Количество на модель
4
№
132
Название детали
Орех
Заводской номер
M10-6H.05.35.0115
Количество на модель
2
№
134
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
1
№
138
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
89
№
140
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
23
№
142
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
12
№
145
Название детали
прокладка
Заводской номер
18M3
Количество на модель
2
№
149
Название детали
прокладка
Заводской номер
27M3
Количество на модель
2
№
152
Название детали
Рукав
Заводской номер
16x25-1,6
Количество на модель
1
№
159
Название детали
Рукав
Заводской номер
48x62-1,47
Количество на модель
5
№
163
Название детали
Зажим
Заводской номер
16-27/9-C7W2
Количество на модель
4
№
168
Название детали
Зажим
Заводской номер
50-70/9-C7W2
Количество на модель
10
№
170
Название детали
Кольцо «Dichtomatik»
Заводской номер
34x2,5NBR90
Количество на модель
1
№
174
Название детали
О- Кольцо
Заводской номер
25x3NBR90
Количество на модель
4
№
177
Название детали
Кольцо «Dichtomatik»
Заводской номер
34x3,5NBR90
Количество на модель
8
№
180
Название детали
КОЛЬЦО
Заводской номер
38,7x3,5NBR90
Количество на модель
1
№
183
Название детали
Кольцо «Dichtomatik»
Заводской номер
32,2x4,3NBR90
Количество на модель
5
№
185
Название детали
Кольцо «Dichtomatik»
Заводской номер
60,3x5,33NBR90
Количество на модель
1
№
188
Название детали
Колпак защитный
Заводской номер
SPAV.13003
Количество на модель
1
№
192
Название детали
Колпак защитный
Заводской номер
SPAV.20003
Количество на модель
1
№
194
Название детали
Лента спиральная защитная
Заводской номер
SSK50
Количество на модель
2
№
197
Название детали
Оплетка SSK80
Заводской номер
SSK80
Количество на модель
1
№
199
Название детали
Муфта
Заводской номер
PAV1.1313.002
Количество на модель
1
№
202
Название детали
Муфта
Заводской номер
PAV1.2019.002
Количество на модель
1
№
204
Название детали
Полуфланец
Заводской номер
P10FIS8184L1NP25SAEI518b
Количество на модель
22
№
207
Название детали
Полуфланец
Заводской номер
NP25серия3000
Количество на модель
22
№
207
Название детали
Пробка защитная
Заводской номер
SPAV.13002
Количество на модель
1
№
211
Название детали
Пробка защитная
Заводской номер
SPAV.20002
Количество на модель
1
№
213
Название детали
Рукав
Заводской номер
1SNNP32x2080A70A70
Количество на модель
1
№
216
Название детали
Рукав
Заводской номер
2SNNP20x450A80A80
Количество на модель
1
№
218
Название детали
Рукав
Заводской номер
2SNNP20x500A80A80
Количество на модель
1
№
220
Название детали
Рукав
Заводской номер
2SNNP20x1400P13SPA80
Количество на модель
4
№
223
Название детали
Рукав
Заводской номер
4SPNP25x800A70A70
Количество на модель
2
№
226
Название детали
Рукав
Заводской номер
4SPNP25x1700P11P13225
Количество на модель
2
№
229
Название детали
Рукав
Заводской номер
4SPNP25x2000A70A70
Количество на модель
1
№
231
Название детали
Штекер
Заводской номер
PAV1.1313.003
Количество на модель
1
№
234
Название детали
Штекер
Заводской номер
РАV1.2019.003
Количество на модель
1
№
235
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колодка | 332С.36.04.000 | 2 | 2 | 1 | |||
| 2 | Колодка | 332С.36.05.000 | 8 | 8 | 2 | |||
| 3 | Колодка | 332С.36.06.000 | 4 | 4 | 3 | |||
| 6 | Бак масляный | 333В.46.15.000-05Т | 1 | 1 | 6 | |||
| 7 | Бак масляный | 333В.46.15.000-06Т | 1 | 1 | 7 | |||
| 10 | Трубопровод | 342С.36.03.000-Б | 2 | 2 | 10 | |||
| 12 | Трубопровод | 342С.46.04.000-01 | 2 | 2 | 12 | |||
| 16 | Трубопровод | 350.06.02.000 | 2 | 2 | 16 | |||
| 20 | Трубопровод | 350.06.14.000 | 1 | 1 | 20 | |||
| 23 | Гидроцилиндр | 350.06.18.000-01Т | 1 | 1 | 23 | |||
| 24 | Цилиндр | 350.06.19.000-02Т | 1 | 1 | 24 | |||
| 25 | Цилиндр | 350.06.19.000-03Т | 1 | 1 | 25 | |||
| 29 | Трубопровод | 352.06.02.000-01 | 1 | 1 | 29 | |||
| 30 | Трубопровод | 352.06.03.000 | 1 | 1 | 30 | |||
| 31 | Трубопровод | 352.06.04.000 | 1 | 1 | 31 | |||
| 32 | Трубопровод | 352.06.05.000 | 1 | 1 | 32 | |||
| 33 | Трубопровод | 352.06.06.000 | 1 | 1 | 33 | |||
| 38 | Трубопровод | 352.06.11.000-Б | 1 | 1 | 38 | |||
| 39 | Фланец | 352.46.10.000 | 1 | 1 | 39 | |||
| 41 | Кронштейн | 352С.06.02.000 | 1 | 1 | 41 | |||
| 42 | Трубопровод | 352С.06.03.000 | 1 | 1 | 42 | |||
| 46 | Управление гидрораспределителем | 352С.46.09.000-04Т | 1 | 1 | 46 | |||
| 49 | Гидрораспределитель- х секционный с гидроуправлением | РГС25.Г4-01.00.000АТ | 1 | 1 | 49 | |||
| 52 | Трубопровод | 352.06.21.000Т | 1 | 1 | 52 | |||
| 55 | Угольник поворотный | ТО-28.26.00.140 | 1 | 1 | 55 | |||
| 57 | Фланец | ТО-28А.06.07.000 | 1 | 1 | 57 | |||
| 59 | Угольник поворотный | 352.06.15.010 | 1 | 1 | 59 | |||
| 61 | Колодка | ТО-28А.07.02.000 | 4 | 4 | 61 | |||
| 66 | Труба | 342В.46.00.001-Б | 1 | 1 | 66 | |||
| 69 | Хомут | 350.06.00.003 | 1 | 1 | 69 | |||
| 70 | Хомут | 350.06.00.004 | 1 | 1 | 70 | |||
| 74 | Втулка | ДЭ-224А.47.00.003 | 4 | 4 | 74 | |||
| 77 | Скоба | ТО-18.06.00.025 | 4 | 4 | 77 | |||
| 80 | Шайба | ТО-18.08.02.009 | 2 | 2 | 80 | |||
| 80 | прокладка | G1/2M3 | 2 | 2 | 80 | |||
| 83 | Зажимной болт | ТО-28.26.00.005 | 1 | 1 | 83 | |||
| 86 | Трубопровод | ТО-18Б.76.04.000 | 1 | 1 | 86 | |||
| 88 | Болт | УДГ1.05.01.005 | 1 | 1 | 88 | |||
| 89 | Заглушка | УДГ1.09.03.001 | 1 | 1 | 89 | |||
| 94 | Болт | M8-6gx35.88.35.0115 | 1 | 1 | 94 | |||
| 97 | Болт | M10-6gx16.88.35.0115 | 4 | 4 | 97 | |||
| 100 | Болт | M10-6gx35.88.35.0115 | 50 | 50 | 100 | |||
| 103 | Болт | M10-6gx45.88.35.0115 | 16 | 16 | 103 | |||
| 105 | Винт | M10-6gx50.88.35.0115 | 8 | 8 | 105 | |||
| 107 | Болт | M10-6gx55.88.35.0115 | 8 | 8 | 107 | |||
| 110 | Винт | M10-6gx70.88.35.0115 | 2 | 2 | 110 | |||
| 112 | Болт | M10-6gx90.88.35.0115 | 4 | 4 | 112 | |||
| 116 | Болт | M12-6gx20.88.35.0115 | 6 | 6 | 116 | |||
| 118 | Болт | M12-6gx25.88.35.0115 | 6 | 6 | 118 | |||
| 120 | Болт | M12-6gx30.88.35.0115 | 3 | 3 | 120 | |||
| 123 | Болт | M12-6gx40.88.35.0115 | 4 | 4 | 123 | |||
| 126 | Болт | M12-6gx55.88.35.0115 | 4 | 4 | 126 | |||
| 130 | Орех | M8-6H.8.35.0115 | 1 | 1 | 130 | |||
| 132 | Гайка | M10-6H.8.35.0115 | 4 | 4 | 132 | |||
| 134 | Орех | M10-6H.05.35.0115 | 2 | 2 | 134 | |||
| 138 | Шайба | 8.65Г.0115 | 1 | 1 | 138 | |||
| 140 | Шайба | 10.65Г.0115 | 89 | 89 | 140 | |||
| 142 | Шайба | 12.65Г.0115 | 23 | 23 | 142 | |||
| 145 | Шайба | С.12.02.Ст3.0115 | 12 | 12 | 145 | |||
| 149 | прокладка | 18M3 | 2 | 2 | 149 | |||
| 152 | прокладка | 27M3 | 2 | 2 | 152 | |||
| 159 | Рукав | 16x25-1,6 | 1 | 1 | 159 | |||
| 163 | Рукав | 48x62-1,47 | 5 | 5 | 163 | |||
| 168 | Зажим | 16-27/9-C7W2 | 4 | 4 | 168 | |||
| 170 | Зажим | 50-70/9-C7W2 | 10 | 10 | 170 | |||
| 174 | Кольцо «Dichtomatik» | 34x2,5NBR90 | 1 | 1 | 174 | |||
| 177 | О- Кольцо | 25x3NBR90 | 4 | 4 | 177 | |||
| 180 | Кольцо «Dichtomatik» | 34x3,5NBR90 | 8 | 8 | 180 | |||
| 183 | КОЛЬЦО | 38,7x3,5NBR90 | 1 | 1 | 183 | |||
| 185 | Кольцо «Dichtomatik» | 32,2x4,3NBR90 | 5 | 5 | 185 | |||
| 188 | Кольцо «Dichtomatik» | 60,3x5,33NBR90 | 1 | 1 | 188 | |||
| 192 | Колпак защитный | SPAV.13003 | 1 | 1 | 192 | |||
| 194 | Колпак защитный | SPAV.20003 | 1 | 1 | 194 | |||
| 197 | Лента спиральная защитная | SSK50 | 2 | 2 | 197 | |||
| 199 | Оплетка SSK80 | SSK80 | 1 | 1 | 199 | |||
| 202 | Муфта | PAV1.1313.002 | 1 | 1 | 202 | |||
| 204 | Муфта | PAV1.2019.002 | 1 | 1 | 204 | |||
| 207 | Полуфланец | P10FIS8184L1NP25SAEI518b | 22 | 22 | 207 | |||
| 207 | Полуфланец | NP25серия3000 | 22 | 22 | 207 | |||
| 211 | Пробка защитная | SPAV.13002 | 1 | 1 | 211 | |||
| 213 | Пробка защитная | SPAV.20002 | 1 | 1 | 213 | |||
| 216 | Рукав | 1SNNP32x2080A70A70 | 1 | 1 | 216 | |||
| 218 | Рукав | 2SNNP20x450A80A80 | 1 | 1 | 218 | |||
| 220 | Рукав | 2SNNP20x500A80A80 | 1 | 1 | 220 | |||
| 223 | Рукав | 2SNNP20x1400P13SPA80 | 4 | 4 | 223 | |||
| 226 | Рукав | 4SPNP25x800A70A70 | 2 | 2 | 226 | |||
| 229 | Рукав | 4SPNP25x1700P11P13225 | 2 | 2 | 229 | |||
| 231 | Рукав | 4SPNP25x2000A70A70 | 1 | 1 | 231 | |||
| 234 | Штекер | PAV1.1313.003 | 1 | 1 | 234 | |||
| 235 | Штекер | РАV1.2019.003 | 1 | 1 | 235 |
