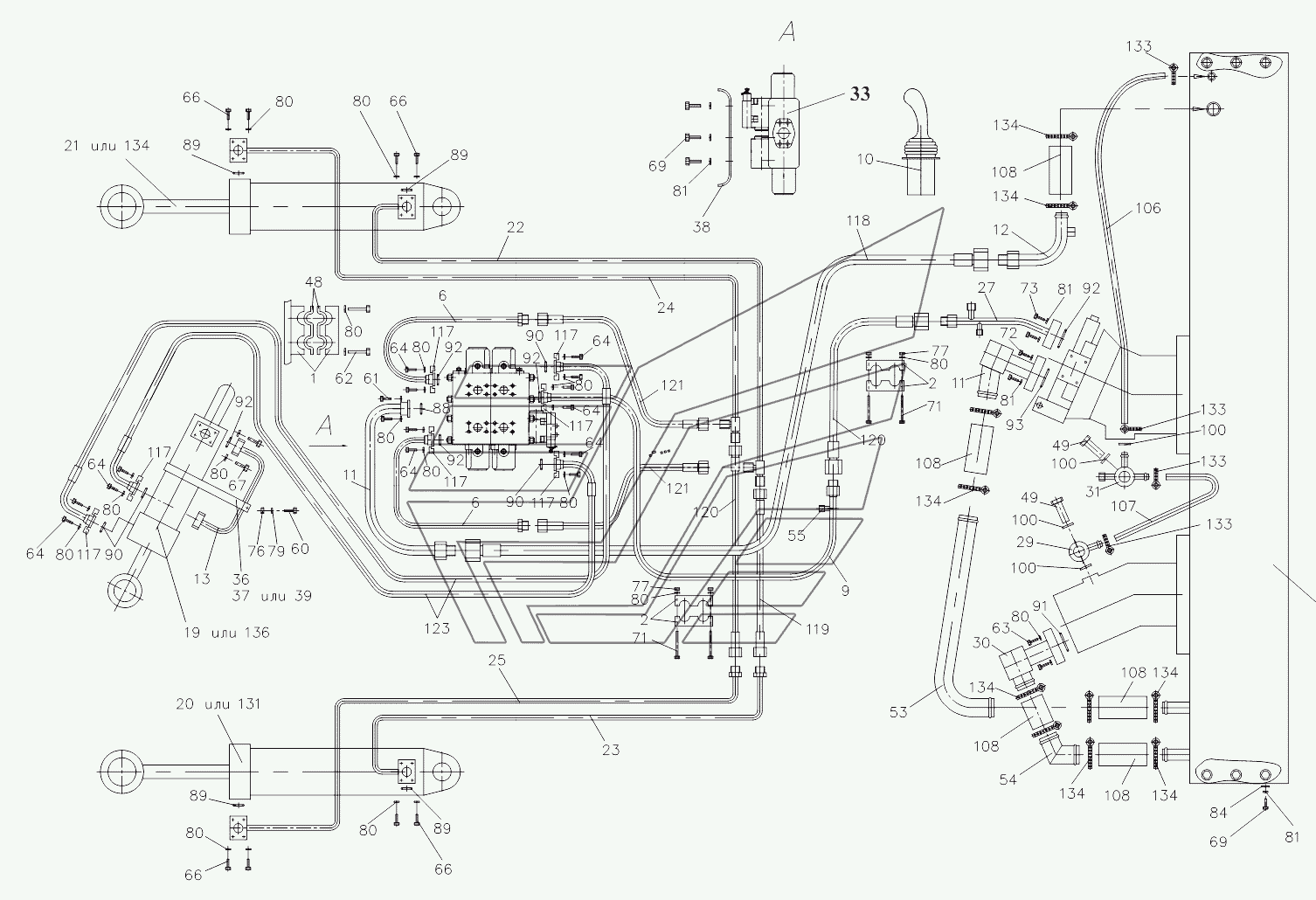

Гидросистема погрузочного оборудования
100%
Название детали
Колодка
Заводской номер
332С.36.04.000
Количество на модель
2
№
1
Название детали
Колодка
Заводской номер
332С.36.06.000
Количество на модель
4
№
2
Название детали
Трубопровод
Заводской номер
350.06.02.000
Количество на модель
2
№
6
Название детали
Трубопровод
Заводской номер
350.06.07.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
352.06.02.000
Количество на модель
1
№
9
Название детали
Управление гидрораспределителем
Заводской номер
352.06.09.000
Количество на модель
1
№
10
Название детали
Фланец
Заводской номер
350.06.10.000
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
ТО-18Б 76.13.000-02
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
350.06.14.000
Количество на модель
1
№
13
Название детали
Цилиндр ковшовый
Заводской номер
350.06.18.000
Количество на модель
1
№
19
Название детали
Цилиндр стреловой
Заводской номер
350.06.19.000
Количество на модель
1
№
20
Название детали
Цилиндр стреловой
Заводской номер
350.06.19.000-01
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
352.06.03.000
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
352.06.04.000
Количество на модель
1
№
23
Название детали
Трубопровод
Заводской номер
352.06.05.000
Количество на модель
1
№
24
Название детали
Трубопровод
Заводской номер
352.06.06.000
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
352.06.11.000
Количество на модель
1
№
27
Название детали
Гидробак
Заводской номер
ТО-18Б2 06.02.000-01
Количество на модель
1
№
28
Название детали
Угольник поворотный
Заводской номер
ТО-28 26.00.140
Количество на модель
1
№
29
Название детали
Фланец
Заводской номер
ТО-28А 06.07.000
Количество на модель
1
№
30
Название детали
Угольник поворотный
Заводской номер
ТО-28А 06.10.000
Количество на модель
1
№
31
Название детали
Гидрораспределитель- х секционный с гидроуправлением
Заводской номер
РГС 25.Г2-12.00.000А
Количество на модель
1
№
33
Название детали
Хомут
Заводской номер
350.06.00.003
Количество на модель
1
№
36
Название детали
Хомут
Заводской номер
350.06.00.004
Количество на модель
1
№
37
Название детали
Кронштейн
Заводской номер
350.06.00.005
Количество на модель
1
№
38
Название детали
Хомут
Заводской номер
350.06.00.004-01
Количество на модель
1
№
39
Название детали
Втулка
Заводской номер
ДЭ-224А 47.00.003
Количество на модель
2
№
48
Название детали
Зажимной болт
Заводской номер
ТО-28 26.00.005
Количество на модель
2
№
49
Название детали
Труба
Заводской номер
ТО-28А 06.00.001
Количество на модель
1
№
53
Название детали
Труба
Заводской номер
ТО-28А 06.00.003
Количество на модель
1
№
54
Название детали
Заглушка
Заводской номер
УДГ1 09.03.001
Количество на модель
1
№
55
Название детали
Болт
Заводской номер
М 8-6gх 35.56.0115
Количество на модель
1
№
60
Название детали
Болт
Заводской номер
М10-6gх 16.56.0115
Количество на модель
4
№
61
Название детали
Болт
Заводской номер
М10-6gх 70.56.0115
Количество на модель
2
№
62
Название детали
Болт
Заводской номер
М10-6gх 35.56.0115
Количество на модель
4
№
63
Название детали
Болт
Заводской номер
М10-6gх 35.88.35.0115
Количество на модель
28
№
64
Название детали
Болт
Заводской номер
М10-6gх 40.56.0115
Количество на модель
1
№
65
Название детали
Болт
Заводской номер
М10-6gх 45.88.35.0115
Количество на модель
16
№
66
Название детали
Болт
Заводской номер
М10-6gх 55.88.35.0115
Количество на модель
4
№
67
Название детали
Болт
Заводской номер
М12-6gх 25.56.0115
Количество на модель
9
№
69
Название детали
Болт
Заводской номер
М12-6gх 20.56.0115
Количество на модель
6
№
70
Название детали
Болт
Заводской номер
М10-6gх 90.56.0115
Количество на модель
4
№
71
Название детали
Болт
Заводской номер
М12-6gх 40.56.0115
Количество на модель
4
№
72
Название детали
Болт
Заводской номер
М12-6gх 55.88.35.0115
Количество на модель
4
№
73
Название детали
Орех
Заводской номер
М 8-6Н.5.0115
Количество на модель
1
№
76
Название детали
Орех
Заводской номер
М10-6Н.5.0115
Количество на модель
4
№
77
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
1
№
79
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
61
№
80
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
23
№
81
Название детали
Шайба
Заводской номер
С12.02.СТ3 0115
Количество на модель
6
№
84
Название детали
КОЛЬЦО
Заводской номер
034-038-25-2-2
Количество на модель
1
№
88
Название детали
КОЛЬЦО
Заводской номер
025-030-30-2-2
Количество на модель
4
№
89
Название детали
Кольцо ГОСТ 9833
Заводской номер
034-040-36-2-2
Количество на модель
4
№
90
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2 Г
Количество на модель
1
№
91
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
5
№
92
Название детали
Кольцо
Заводской номер
060-070-58-2-2
Количество на модель
1
№
93
Название детали
прокладка
Заводской номер
18 М3
Количество на модель
4
№
100
Название детали
Рукав
Заводской номер
16х25-1.6
Количество на модель
1
№
106
Название детали
Рукав
Заводской номер
48х62-1.47
Количество на модель
5
№
108
Название детали
Зажим ТОRRО
Заводской номер
16-27/9-С7W2
Количество на модель
4
№
114
Название детали
Зажим TORRO
Заводской номер
50-70/9-С7W2
Количество на модель
10
№
116
Название детали
Полуфланец
Заводской номер
L1(NP25) P10 FIS8184 SAEI518
Количество на модель
14
№
117
Название детали
Рукав
Заводской номер
1SNNP32x2080 A70A70
Количество на модель
1
№
118
Название детали
Рукав
Заводской номер
2SNNP20x 450 A80A80
Количество на модель
1
№
119
Название детали
Рукав
Заводской номер
2SNNP20x 500 A80A80
Количество на модель
1
№
120
Название детали
Рукав
Заводской номер
2SNNP25x 780 A70A70
Количество на модель
2
№
121
Название детали
Рукав
Заводской номер
4SpNp25x2000 A70A70
Количество на модель
1
№
122
Название детали
Рукав
Заводской номер
2SNNP25x1700 P11P13-270
Количество на модель
2
№
123
Название детали
Гидрораспределитель
Заводской номер
РГС 25.Г2-12.00.000
Количество на модель
1
№
125
Название детали
Гидроцилиндр
Заводской номер
ЦГ-140.80х800.18-01
Количество на модель
1
№
131
Название детали
Гидроцилиндр
Заводской номер
ЦГ-140.80х800.18-02
Количество на модель
1
№
134
Название детали
Гидроцилиндр
Заводской номер
ЦГ-180.80х500.11
Количество на модель
1
№
136
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колодка | 332С.36.04.000 | 2 | 2 | 1 | |||
| 2 | Колодка | 332С.36.06.000 | 4 | 4 | 2 | |||
| 6 | Трубопровод | 350.06.02.000 | 2 | 2 | 6 | |||
| 8 | Трубопровод | 350.06.07.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 352.06.02.000 | 1 | 1 | 9 | |||
| 10 | Управление гидрораспределителем | 352.06.09.000 | 1 | 1 | 10 | |||
| 11 | Фланец | 350.06.10.000 | 1 | 1 | 11 | |||
| 12 | Трубопровод | ТО-18Б 76.13.000-02 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 350.06.14.000 | 1 | 1 | 13 | |||
| 19 | Цилиндр ковшовый | 350.06.18.000 | 1 | 1 | 19 | |||
| 20 | Цилиндр стреловой | 350.06.19.000 | 1 | 1 | 20 | |||
| 21 | Цилиндр стреловой | 350.06.19.000-01 | 1 | 1 | 21 | |||
| 22 | Трубопровод | 352.06.03.000 | 1 | 1 | 22 | |||
| 23 | Трубопровод | 352.06.04.000 | 1 | 1 | 23 | |||
| 24 | Трубопровод | 352.06.05.000 | 1 | 1 | 24 | |||
| 25 | Трубопровод | 352.06.06.000 | 1 | 1 | 25 | |||
| 27 | Трубопровод | 352.06.11.000 | 1 | 1 | 27 | |||
| 28 | Гидробак | ТО-18Б2 06.02.000-01 | 1 | 1 | 28 | |||
| 29 | Угольник поворотный | ТО-28 26.00.140 | 1 | 1 | 29 | |||
| 30 | Фланец | ТО-28А 06.07.000 | 1 | 1 | 30 | |||
| 31 | Угольник поворотный | ТО-28А 06.10.000 | 1 | 1 | 31 | |||
| 33 | Гидрораспределитель- х секционный с гидроуправлением | РГС 25.Г2-12.00.000А | 1 | 1 | 33 | |||
| 36 | Хомут | 350.06.00.003 | 1 | 1 | 36 | |||
| 37 | Хомут | 350.06.00.004 | 1 | 1 | 37 | |||
| 38 | Кронштейн | 350.06.00.005 | 1 | 1 | 38 | |||
| 39 | Хомут | 350.06.00.004-01 | 1 | 1 | 39 | |||
| 48 | Втулка | ДЭ-224А 47.00.003 | 2 | 2 | 48 | |||
| 49 | Зажимной болт | ТО-28 26.00.005 | 2 | 2 | 49 | |||
| 53 | Труба | ТО-28А 06.00.001 | 1 | 1 | 53 | |||
| 54 | Труба | ТО-28А 06.00.003 | 1 | 1 | 54 | |||
| 55 | Заглушка | УДГ1 09.03.001 | 1 | 1 | 55 | |||
| 60 | Болт | М 8-6gх 35.56.0115 | 1 | 1 | 60 | |||
| 61 | Болт | М10-6gх 16.56.0115 | 4 | 4 | 61 | |||
| 62 | Болт | М10-6gх 70.56.0115 | 2 | 2 | 62 | |||
| 63 | Болт | М10-6gх 35.56.0115 | 4 | 4 | 63 | |||
| 64 | Болт | М10-6gх 35.88.35.0115 | 28 | 28 | 64 | |||
| 65 | Болт | М10-6gх 40.56.0115 | 1 | 1 | 65 | |||
| 66 | Болт | М10-6gх 45.88.35.0115 | 16 | 16 | 66 | |||
| 67 | Болт | М10-6gх 55.88.35.0115 | 4 | 4 | 67 | |||
| 69 | Болт | М12-6gх 25.56.0115 | 9 | 9 | 69 | |||
| 70 | Болт | М12-6gх 20.56.0115 | 6 | 6 | 70 | |||
| 71 | Болт | М10-6gх 90.56.0115 | 4 | 4 | 71 | |||
| 72 | Болт | М12-6gх 40.56.0115 | 4 | 4 | 72 | |||
| 73 | Болт | М12-6gх 55.88.35.0115 | 4 | 4 | 73 | |||
| 76 | Орех | М 8-6Н.5.0115 | 1 | 1 | 76 | |||
| 77 | Орех | М10-6Н.5.0115 | 4 | 4 | 77 | |||
| 79 | Шайба | 8.65Г.0115 | 1 | 1 | 79 | |||
| 80 | Шайба | 10.65Г.0115 | 61 | 61 | 80 | |||
| 81 | Шайба | 12.65Г.0115 | 23 | 23 | 81 | |||
| 84 | Шайба | С12.02.СТ3 0115 | 6 | 6 | 84 | |||
| 88 | КОЛЬЦО | 034-038-25-2-2 | 1 | 1 | 88 | |||
| 89 | КОЛЬЦО | 025-030-30-2-2 | 4 | 4 | 89 | |||
| 90 | Кольцо ГОСТ 9833 | 034-040-36-2-2 | 4 | 4 | 90 | |||
| 91 | КОЛЬЦО | 039-045-36-2-2 Г | 1 | 1 | 91 | |||
| 92 | КОЛЬЦО | 032-040-46-2-2 | 5 | 5 | 92 | |||
| 93 | Кольцо | 060-070-58-2-2 | 1 | 1 | 93 | |||
| 100 | прокладка | 18 М3 | 4 | 4 | 100 | |||
| 106 | Рукав | 16х25-1.6 | 1 | 1 | 106 | |||
| 108 | Рукав | 48х62-1.47 | 5 | 5 | 108 | |||
| 114 | Зажим ТОRRО | 16-27/9-С7W2 | 4 | 4 | 114 | |||
| 116 | Зажим TORRO | 50-70/9-С7W2 | 10 | 10 | 116 | |||
| 117 | Полуфланец | L1(NP25) P10 FIS8184 SAEI518 | 14 | 14 | 117 | |||
| 118 | Рукав | 1SNNP32x2080 A70A70 | 1 | 1 | 118 | |||
| 119 | Рукав | 2SNNP20x 450 A80A80 | 1 | 1 | 119 | |||
| 120 | Рукав | 2SNNP20x 500 A80A80 | 1 | 1 | 120 | |||
| 121 | Рукав | 2SNNP25x 780 A70A70 | 2 | 2 | 121 | |||
| 122 | Рукав | 4SpNp25x2000 A70A70 | 1 | 1 | 122 | |||
| 123 | Рукав | 2SNNP25x1700 P11P13-270 | 2 | 2 | 123 | |||
| 125 | Гидрораспределитель | РГС 25.Г2-12.00.000 | 1 | 1 | 125 | |||
| 131 | Гидроцилиндр | ЦГ-140.80х800.18-01 | 1 | 1 | 131 | |||
| 134 | Гидроцилиндр | ЦГ-140.80х800.18-02 | 1 | 1 | 134 | |||
| 136 | Гидроцилиндр | ЦГ-180.80х500.11 | 1 | 1 | 136 |
