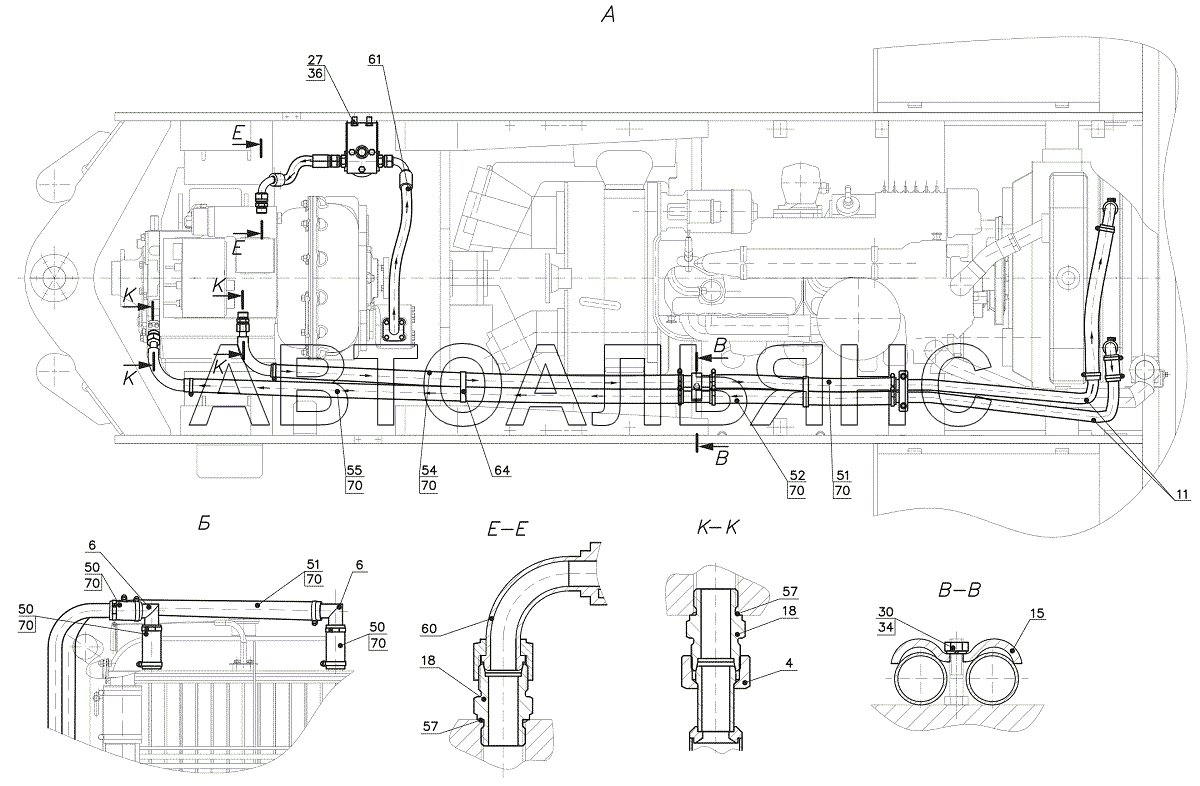

Гидросистема ГМП, -
100%
Название детали
Кронштейн
Заводской номер
350.07.01.000
Количество на модель
1
№
1
Название детали
Переходник
Заводской номер
451.38.02.110
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
ТО-28А.07.03.000
Количество на модель
2
№
4
Название детали
Угольник
Заводской номер
ТО-18Б.77.00.020
Количество на модель
2
№
6
Название детали
Колодка
Заводской номер
ТО-28А.07.02.000
Количество на модель
2
№
8
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.07.05.000
Количество на модель
1
№
9
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.07.07.000
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
350.07.00.001
Количество на модель
2
№
11
Название детали
Тарелка
Заводской номер
350.07.00.002
Количество на модель
2
№
12
Название детали
Шпилька
Заводской номер
350.07.00.003
Количество на модель
1
№
13
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
ТО-28А.07.00.005
Количество на модель
2
№
17
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
3
№
18
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
М10-6gx20.88.35.0115
Количество на модель
2
№
27
Название детали
Болт
Заводской номер
М10-6gx70.88.35.0115
Количество на модель
2
№
28
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
8 65Г 0115
Количество на модель
5
№
34
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
4
№
36
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
2
№
37
Название детали
Рукав
Заводской номер
32x43-1,6
Количество на модель
3
№
50
Название детали
О- Кольцо
Заводской номер
23.5x3NBR70
Количество на модель
3
№
57
Название детали
О- Кольцо
Заводской номер
39x3NBR70
Количество на модель
1
№
58
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-20-10,5-380-DKL-DKL90
Количество на модель
1
№
60
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-20-10,5-800-DKL-DKL90
Количество на модель
1
№
61
Название детали
Рукав высокого давления
Заводской номер
РВД 1SN-20-10,5-850-DKL-DKL
Количество на модель
1
№
62
Название детали
Кабельная стяжка
Заводской номер
TKUV 30/8
Количество на модель
2
№
64
Название детали
Зажим
Заводской номер
TORRO 32-50/9-C7W2
Количество на модель
16
№
70
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 350.07.01.000 | 1 | 1 | 1 | |||
| 2 | Переходник | 451.38.02.110 | 1 | 1 | 2 | |||
| 4 | Трубопровод | ТО-28А.07.03.000 | 2 | 2 | 4 | |||
| 6 | Угольник | ТО-18Б.77.00.020 | 2 | 2 | 6 | |||
| 8 | Колодка | ТО-28А.07.02.000 | 2 | 2 | 8 | |||
| 9 | Фильтр магистральный | ТО-28А.07.05.000 | 1 | 1 | 9 | |||
| 10 | Фильтр магистральный | ТО-28А.07.07.000 | 1 | 1 | 10 | |||
| 11 | Труба | 350.07.00.001 | 2 | 2 | 11 | |||
| 12 | Тарелка | 350.07.00.002 | 2 | 2 | 12 | |||
| 13 | Шпилька | 350.07.00.003 | 1 | 1 | 13 | |||
| 15 | Скоба | ТО-18.06.00.025 | 1 | 1 | 15 | |||
| 17 | Труба | ТО-28А.07.00.005 | 2 | 2 | 17 | |||
| 18 | Штуцер | УДГ1.01.01.011 | 3 | 3 | 18 | |||
| 25 | Болт | М8-6gx25.88.35.0115 | 4 | 4 | 25 | |||
| 27 | Болт | М10-6gx20.88.35.0115 | 2 | 2 | 27 | |||
| 28 | Болт | М10-6gx70.88.35.0115 | 2 | 2 | 28 | |||
| 30 | Орех | М8-6H.8.35.0115 | 1 | 1 | 30 | |||
| 34 | Шайба | 8 65Г 0115 | 5 | 5 | 34 | |||
| 36 | Шайба | 10 65Г 0115 | 4 | 4 | 36 | |||
| 37 | Шайба | С.8.02.Ст3.0115 | 2 | 2 | 37 | |||
| 50 | Рукав | 32x43-1,6 | 3 | 3 | 50 | |||
| 57 | О- Кольцо | 23.5x3NBR70 | 3 | 3 | 57 | |||
| 58 | О- Кольцо | 39x3NBR70 | 1 | 1 | 58 | |||
| 60 | Рукав высокого давления | РВД 1SN-20-10,5-380-DKL-DKL90 | 1 | 1 | 60 | |||
| 61 | Рукав высокого давления | РВД 1SN-20-10,5-800-DKL-DKL90 | 1 | 1 | 61 | |||
| 62 | Рукав высокого давления | РВД 1SN-20-10,5-850-DKL-DKL | 1 | 1 | 62 | |||
| 64 | Кабельная стяжка | TKUV 30/8 | 2 | 2 | 64 | |||
| 70 | Зажим | TORRO 32-50/9-C7W2 | 16 | 16 | 70 |
